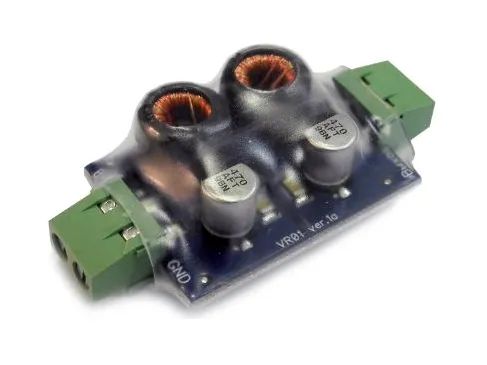

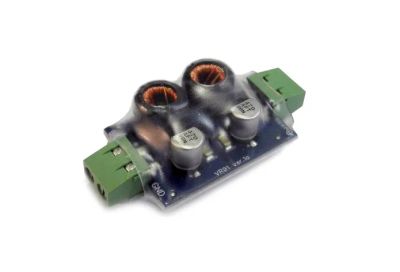

Блок TS-БВГ видеосигнала гальванический

Устройство для гальванической развязки аналогового видеосигнала (видеотрансформатор). Предназначен для гальванической развязки видеосигнала любых аналоговых форматов, в пределах полосы пропускания, с целью изоляции источника и приёмника видеосигнала от возможных сквозных токов между ними.

Видеотрансформатор рассчитан на использование в несимметричных (коаксиальных) линиях передачи видеосигнала с волновым сопротивлением 75 Ом.

Дополнительного питания для работы не требуется, устройство работает по принципу пассивного преобразования, чем обуславливаются небольшие потери мощности пропускаемого сигнала. На входе предусмотрена защита от импульсных помех и постоянного напряжения выше 10 вольт. Полоса пропускания позволяет использовать видеотрансформатор для работы с сигналом формата CVBS PAL, CVBS NTSC и аналогичными; при развязке сигналов в формате AHD-L и AHD-M, за счёт возрастания потерь, может потребоваться предварительное усиление сигнала или приёмное оборудование с более чувствительным входом. Не предназначен для работы с цифровым сигналом.

Характеристики:

Статическая потеря мощности полезного сигнала: ≤ 0.5 Дб;

Полоса пропускания в пределах 0..3 Дб: 20 Гц .. 10МГц;

Входное сопротивление: 75 Ом;

Выходное сопротивление: 75 Ом;

Напряжение входного сигнала: 0.5 .. 1.5 Вп-п;

Предельно допустимое напряжение изоляции: 600В

Сопротивление изоляции, не менее: 100 МОм

Климатические условия: -10..75°С, влажность 10..85%

Паразитные сквозные (уравнивающие) токи могут возникать в сигнальных цепях и общем проводе (оплётке, возвратном проводе) сигнального кабеля в следующих случаях: -питание оборудования с одной из сторон имеет прямую или ёмкостную связь с фазой питающей осветительной сети, а оборудование с другой стороны имеет прямую или ёмкостную связь с контуром заземления или с другой фазой питающей осветительной сети -разводка кабелей видеосигнала и кабелей питания от источника сигнала образуют замкнутый контур по цепи общего провода (если общий провод питания и общий провод видеосигнала имеют контакт более, чем в одной точке).
