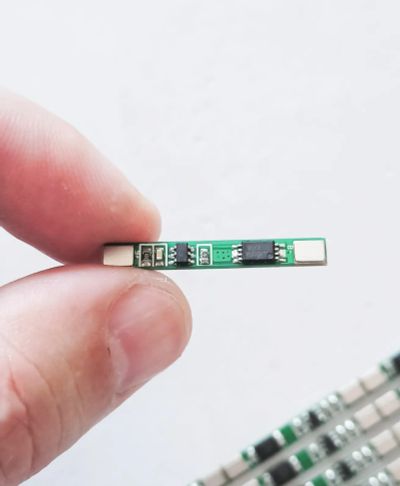

1S защитная плата для аккумуляторов 18650 на 3,7В 3А [шН2] Q_Alter

Контроллер заряда-разряда BMS 1S-3A-18650 предназначен для защиты одного Li-Ion аккумулятора 18650 с максимальным напряжением 4,2 В.

Плата BMS-1S-3A-18650 выполняет функцию BMS (Battery Monitoring System) защиты, что позволяет обеспечить безопасный заряд-разряд одного литиевого элементов типа 18650 с номинальным напряжением 3,7 В.

Battery Monitoring System обеспечивает защиту от короткого замыкания, высокого напряжения, сверхтока и полного разряда для одного Li-ion аккумулятора типоразмера 18650.

• Контроль переразряда батареи
• Контроль перезаряда батареи
• Защита от превышения тока нагрузки

Применение: радиоуправляемые автономные устройства (например, квадрокоптеры), автономные осветительные приборы и т.п.

Для продления срока службы аккумулятора BMS 1S 3А следует использовать не только при заряде, но и при работе аккумулятора в готовом устройстве. Плата очень компактна, поэтому может встраиваться практически в любые устройства.

Характеристики

Количество Li-Ion / Li-pol элементов: 1 (1S)

Напряжение перезаряда: 4.25 ± 0.05 В

Напряжение сброса защиты: 4.23 ± 0.05 В

Напряжение переразряда: 2.54 ± 0.1 В

Максимальный ток разряда: 2 А

Защита от перегрузки по току: 3 А

Рабочая температура: от - 40°С до + 50°С

Ток покоя: менее 3 мкА

Размеры: 40 x 4 мм, толщина 3 мм

Вес: ~10 г

Обозначение выводов модуля

Через входы P- и P+ плата подключается к питанию либо нагрузке, а через выходы B- и B+ — к аккумуляторной батарее.
