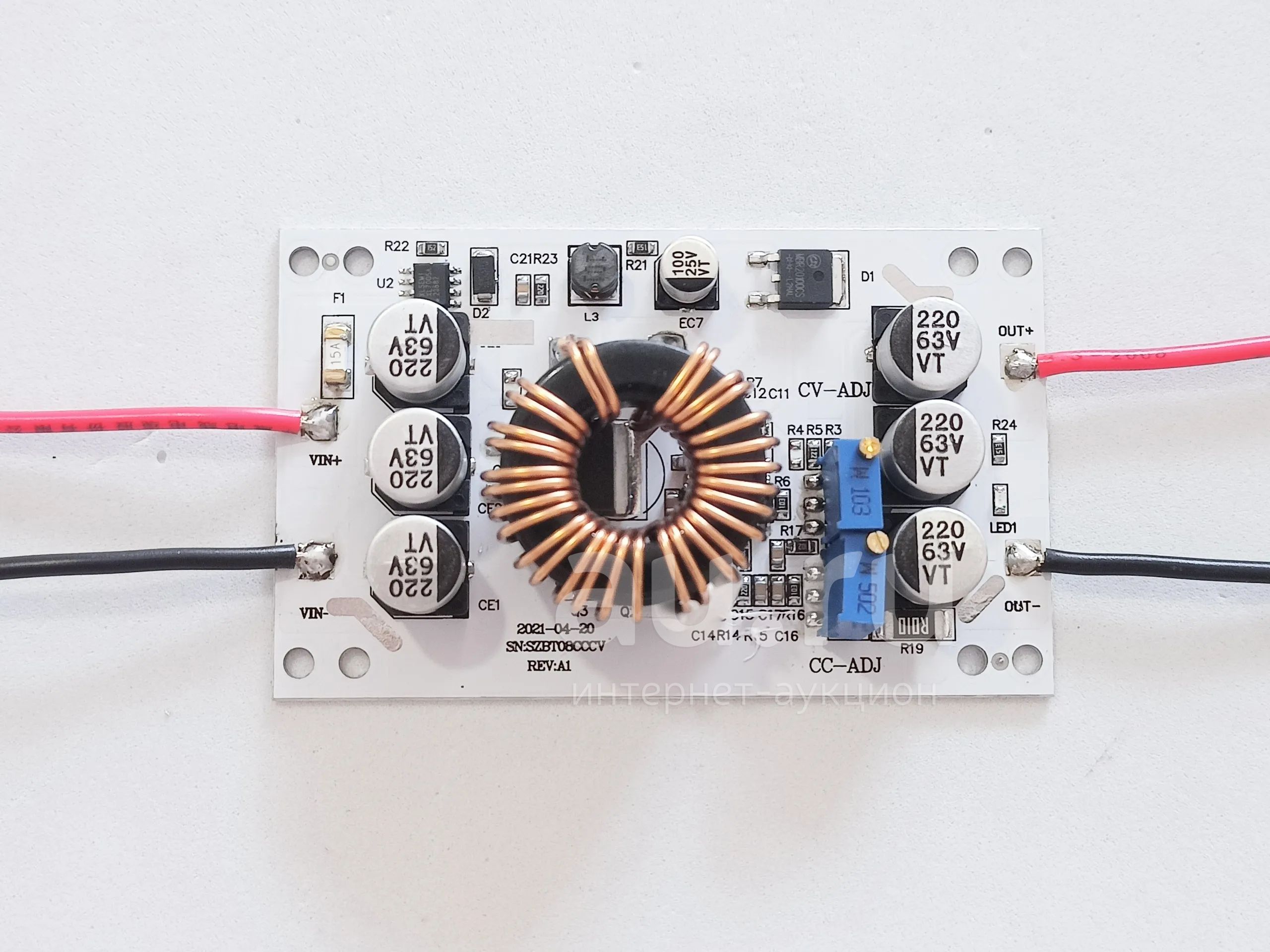

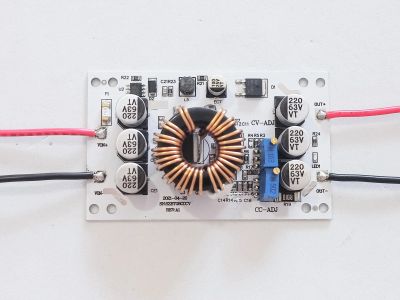

Повышающий преобразователь 600Вт DC-DC StepUp до 10-60В до 10А регулировка напряжения, тока CRSS052N08N TL494 [Д5] Q_Alter

Новый, в упаковке.

Параметры:

Входное напряжение: DC 10V-60V

Входной ток: 10А (макс.)

Статический рабочий ток: 10 мА (когда напряжение 12 В повышается до 20 В, чем выше выходное напряжение, тем больше статический ток)

Выходное напряжение: 12-60 В с плавной регулировкой (выход по умолчанию - 19 В), если вам нужно другое напряжение, пожалуйста, объясните продавцу.)

Выходной ток: не более 10А, если больше 6А, пожалуйста, усильте рассеивание тепла (связано с разницей входного и выходного давлений, чем больше разница давлений, тем меньше выходной ток)

Диапазон постоянного тока: 0,2-10А

Выходная мощность: = входное напряжение * 10А, например: вход 12В * 10А = 120 Вт, вход 24В * 10А = 240 Вт,

вход 36В * 10А = 1360 Вт, вход 60В * 10А = 600 Вт,

рабочая температура: -40 ~ + 85 градусов (пожалуйста, усиливайте отвод тепла, когда температура окружающей среды слишком высока)

Рабочая частота: 150 кГц

Эффективность преобразования: 92%-96% (эффективность зависит от входного, выходного напряжения, тока и разности давлений)

Защита от обратного подключения входного сигнала: отсутствует (обратите внимание, что положительный и отрицательный сигналы не меняются местами)

Способ установки: 4 отверстия для винтов диаметром 3 мм

Режим подключения: выход подключения

Размер модуля: длина 85 мм ширина 52 мм высота 21 мм

Регулировка выходного напряжения:

1. Отрегулируйте потенциометр CV-ADJ в соответствии с вашей батареей или светодиодом, установите выходное напряжение на нужное вам значение. Уменьшите напряжение по часовой стрелке, увеличьте против часовой стрелки

Регулировка выходного тока:

2. Отрегулируйте потенциометр CC-ADJ по часовой стрелке примерно на 20 оборотов, установите выходной ток на минимум, подключите светодиод и отрегулируйте потенциометр CC-ADJ на необходимый вам ток. Для зарядки аккумулятора, после того как аккумулятор разрядится, подключите его к выходу и отрегулируйте CC-ADJ на необходимый вам ток. (При зарядке необходимо использовать разряженный аккумулятор для регулировки, поскольку чем больше заряда остается в аккумуляторе, тем ниже зарядный ток.)

Примечание: Пожалуйста, не используйте метод короткого замыкания для регулировки тока. Схема модуля наддува не может быть скорректирована методом короткого замыкания.

Инструкция по применению:

1. VIN+ - это положительный полюс входного источника питания, а VIN- отрицательный полюс входного источника питания.

2. OUT + - это положительный полюс выходного источника питания, а OUT- отрицательный полюс выходного источника питания.

3. Диапазон регулировки постоянного напряжения: DC12-60V (по часовой стрелке для уменьшения, против часовой стрелки для увеличения),

4. Диапазон регулировки постоянного тока: 0,2 А-10А (по часовой стрелке для уменьшения, против часовой стрелки для увеличения),

5. Когда входной ток превышает 6А, необходимо усилить рассеивание тепла (алюминиевая подложка прикреплена к плоской металлической детали).,

6. Входное напряжение не может быть ниже 10 В или превышать 60 В,

7. Максимальный входной ток не может превышать 10А, а мощность - 600 Вт.

8. При использовании необходимо следить за тем, чтобы входное напряжение было ниже выходного более чем на 2 В,

9. Перед подключением нагрузки, пожалуйста, отрегулируйте требуемое напряжение и ток при отсутствии нагрузки (напряжение холостого хода должно быть увеличено на 3-5 В при постоянном токе).,

10. При использовании импульсного источника питания или другого вторичного источника питания, пожалуйста, убедитесь, что мощность источника питания должна более чем в два раза превышать мощность данного модуля.

Меры предосторожности:

1. Вход и выход не могут быть изменены местами,

2. Входное напряжение не должно быть ниже 10 В. Если входное напряжение слишком низкое, это приведет к повреждению источника питания. (Будьте осторожны, чтобы предотвратить чрезмерный разряд аккумулятора при его использовании)

2. При работе входное и выходное напряжение и ток не должны превышать максимального значения, чтобы не повредить источник питания.

3. Обращайте внимание на вентиляцию и отвод тепла при длительной работе с полной нагрузкой, чтобы продлить срок службы источника питания.

4. Обратите внимание на пыль и влагу.
