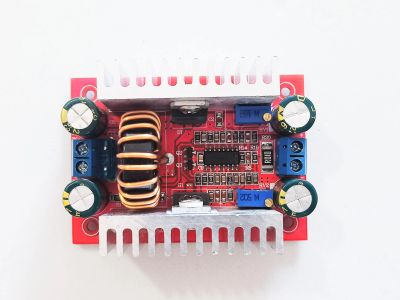

Повышающий преобразователь 400Вт DC-DC StepUp до 10-60В до 12А регулировка напряжения, тока TL494 [Д5] Q_Alter

Новый, в упаковке.

Характеристики:

Входное напряжение: DC8.5V-50V

Входной ток: 15А (макс.) при более 8А, увеличивайте охлаждение модуля

Ток покоя: 10 мА (когда напряжение 12 В повышается до 20 В, чем выше выходное напряжение, тем больше ток покоя)

Выходное напряжение: 10-60 В с плавной регулировкой

Выходной ток: не более 12А, пожалуйста, усильте рассеивание тепла, если оно превышает 7А (связано с разницей входного и выходного давлений, чем больше разница напряжений, тем меньше выходной ток)

Диапазон постоянного тока: 0,2-12А

Выходная мощность: = входное напряжение * 10А, например: вход 12В * 5А = 60 Вт, вход 24В * 5А = 120 Вт,

вход 36В * 5А = 180 Вт, вход 48В * 5А = 240 Вт,

рабочая температура: -40 ~ + 85 градусов (усиливайте отвод тепла, когда температура окружающей среды слишком высока)

Рабочая частота: 150 кГц

Эффективность преобразования: до 96% (эффективность зависит от входного, выходного напряжения, тока и разности напряжений)

Защита от перегрузки по току: Да (когда входное напряжение превышает 15А, выходное напряжение автоматически снижается с определенным диапазоном погрешности)

Защита от обратного подключения на входе: отсутствует, (если вам нужен больший ток обратного подключения, пожалуйста, подключите диод последовательно ко входу)

Способ установки: 4 отверстия для винтов диаметром 2,5 мм

Размер модуля: 67 x 48 x 28 мм

Способ регулировки выходного напряжения/тока:

1. Отрегулируйте потенциометр "CV-ADJ" в соответствии с вашей батареей или светодиодом, установите выходное напряжение на нужное вам значение. Например, напряжение 10 светодиодных гирлянд настроено на 37 В. (Увеличьте напряжение против часовой стрелки и уменьшите по часовой стрелке)

2. Отрегулируйте потенциометр "CC-ADJ" против часовой стрелки примерно на 30 оборотов, установите выходной ток на минимум, подключите светодиод и отрегулируйте потенциометр RV2 на необходимый вам ток. Для зарядки аккумулятора, после того как аккумулятор разрядится, подключитесь к выходу и отрегулируйте RV2 на необходимый вам ток. (При зарядке вы должны использовать разряженную батарею для ее регулировки, поскольку батарея обладает большей мощностью. Чем больше мощность, тем ниже зарядный ток) (Уменьшите ток против часовой стрелки и увеличьте ток по часовой стрелке)
