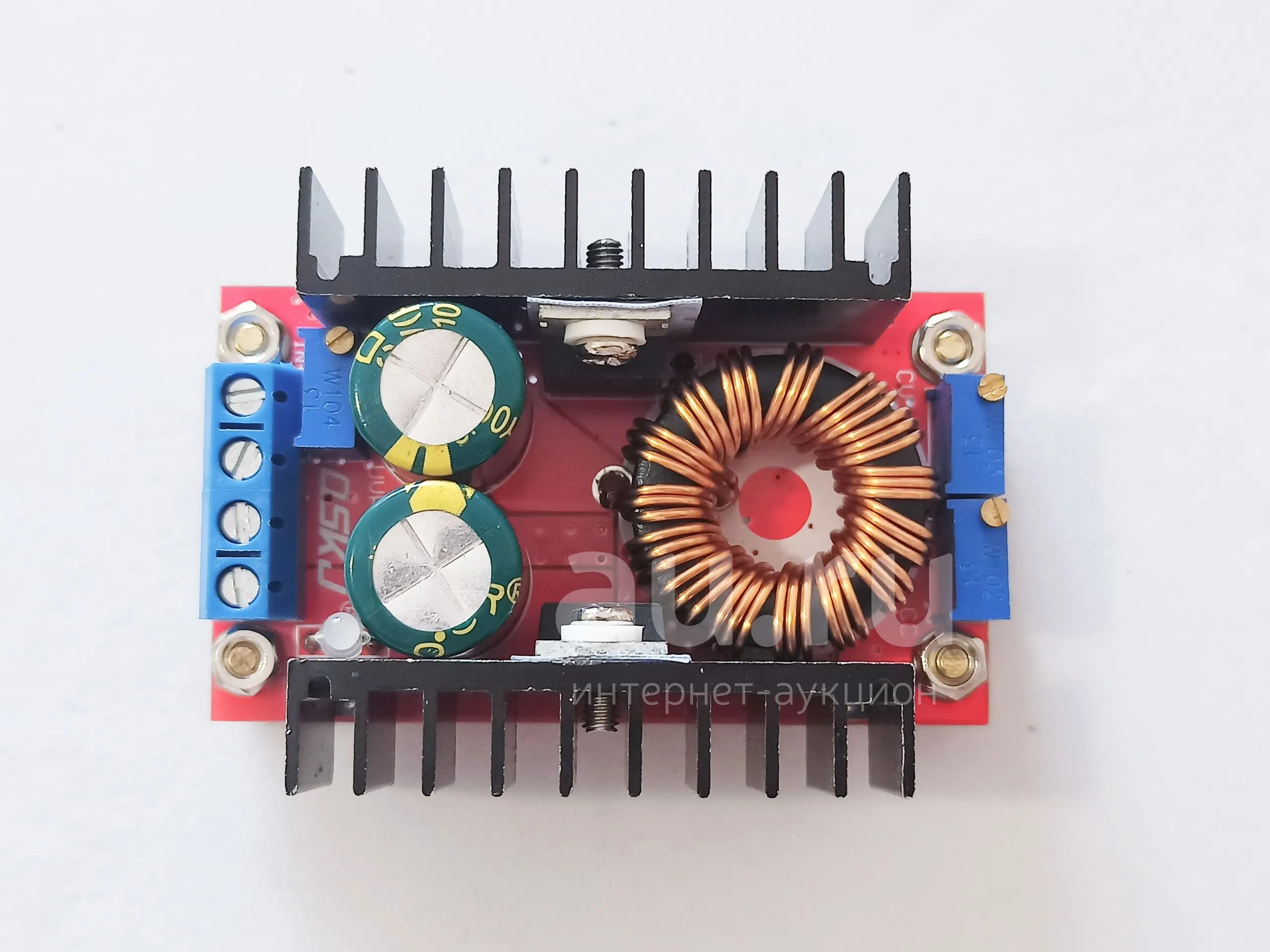

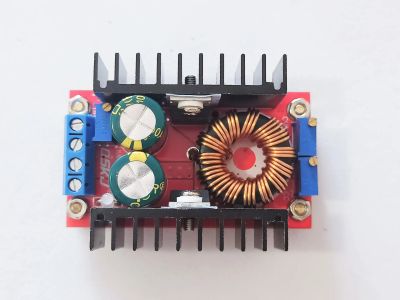

Повышающий преобразователь 80Вт DC-DC StepUp 10-32В до 10-36В до 5А регулировка напряжения, тока, мин. входного напряжения UC3843A [Д5] Q_Alter

Новый, в упаковке.

Повышающий преобразователь до 10-36В до 5А регулировка напряжения, тока, мин. входного напряжения

С этой платой можно собрать устройства повышающие напряжение:

- Преобразователь питания с бортовой сети авто 12В для питания например ноутбука

- и т.п.

Особенности модуля:

Входное напряжение: 10-32 В

Выходное напряжение: 10-36 В (регулируется)

Выходной ток: до 5 А (макс.)

Входной ток: до 10 А (макс.)

Выходная мощность: естественное охлаждение 80 Вт (макс.), при отвода тепла до 120 Вт (макс.)

Эффективность преобразования: 94% (при 16В на входе, на выходе 19В и токе 2,5А)

Выходная пульсация: 2% (макс.)

Рабочая температура: промышленная (40 ° c до + 85 ° c)

Ток холостого хода: 25 мА

Защита от минимального входного напряжения: есть

Защита от короткого замыкания: нет

Защита входа от обратной полярности: нет

На плате модуля размещено 3 подстроечных резистора:

CV: регулировка выходного напряжения

CC: изменяется выходная сила тока

UVP: регулируется значение при котором срабатывает защита от понижения напряжения

Подается питание от нерегулируемого внешнего источника питания. Диапазон входного напряжения постоянного тока преобразователя составляет от 10 до 32 В. Сигнализирует о подачи питания на модуль синий светодиод, который подключён к шине питания. Красный цвет светодиода - превышение установленного тока.
