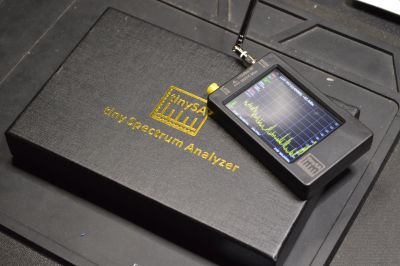

Анализатор спектра TinySA [оригинальный]

Технические характеристики:

Пользовательский интерфейс:

* Разрешение дисплея 320*240 пикселей

* Диагональ экрана 2,8"

* 16 бит на пиксель RGB

* Резистивное сенсорное управление

* Управление джог-переключателем

* Управление последовательным портом USB

* Линейный источник питания для предотвращения коммутационных помех.

*Добавление ESD-защиты порта в обновленной версии（V0.3.1_E）.

Входные/выходные характеристики tinySA разделены на 4 режима:

Низкий входной режим:

* Диапазон входных частот от 100 кГц до 350 МГц.

* Входной импеданс 50 Ом, когда входное ослабление установлено на 10 дБ или более.

* Выбираемое ручное и автоматическое ослабление входного сигнала от 0 дБ до 31 дБ с шагом 1 дБ.

* Абсолютный максимальный уровень входного сигнала без ослабления +10 дБм

* Абсолютная максимальная входная мощность с ослаблением 30 дБ +20 дБм в течение короткого периода времени

* Точка перехвата на входе продуктов модуляции третьего порядка (IIP3) при ослаблении 0 дБ на +15 дБм

* Точка сжатия 1 дБ при +2 дБм с затуханием 0 дБ

* Разрешение детектора мощности 0,5 дБ и линейность в зависимости от частоты +/-1 дБ

* Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ

* Наименьший различимый сигнал при использовании полосы разрешения 30 кГц -102 дБм

* Точность частоты, равная выбранной полосе разрешения.

* Фазовый шум -90 дБ/Гц при смещении 100 кГц и -115 дБ/Гц при смещении 1 МГц.

* Динамический диапазон без шпоры при использовании полосы разрешения 30 кГц 70 дБ

* Вручную выбираемые фильтры разрешения 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.

* Разрешение на экране 145 или 290 точек измерения.

* Скорость сканирования более 1000 точек/секунду при использовании фильтров наибольшего разрешения.

* Автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания разрешения.

* Опция подавления наводок для оценки того, являются ли определенные сигналы внутренне генерируемыми или действительно присутствуют во входном сигнале.

Спецификация режима высокого входного сигнала:

* Диапазон входных частот от 240 МГц до 960 МГц.

* Поскольку нет входного полосового фильтра, сильные сигналы за пределами диапазона от 240 МГц до 960 МГц могут привести к искажению сигналов в полосе пропускания.

* Абсолютный максимальный уровень входного сигнала без ослабления +10 дБм

* Точка перехвата входных продуктов модуляции третьего порядка (IIP3) -5 дБм

* Точка сжатия 1 дБ при -6 дБм с ослаблением 0 дБ

* Разрешение детектора мощности 0,5 дБ и линейность в зависимости от частоты +/-1 дБ

* Абсолютная точность уровня мощности после калибровки уровня мощности +/- 1 дБ

* Наименьший различимый сигнал при использовании полосы разрешения 30 кГц -115 дБм

* Точность частоты, равная выбранной полосе разрешения.

* Динамический диапазон без искажений при использовании полосы разрешения 30 кГц 50 дБ

* Выбираемые (автоматически и вручную) фильтры разрешения 3, 10, 30, 100, 300 и 600 кГц

* Дополнительный частотно-зависимый входной аттенюатор от 25 дБ до 40 дБ. Погрешность уровня мощности при включенном аттенюаторе увеличивается до +/- 15 дБ

* Разрешение экрана 145 или 290 точек измерения.

* Скорость сканирования более 1000 точек/секунду при использовании фильтров с наибольшим разрешением.

* Автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы разрешения

Режим низкого выходного сигнала:

* Синусовый выход с гармониками ниже -40 дБ от основной.

* Диапазон выходных частот от 100кГц до 350МГц

* Выходной уровень выбирается с шагом 1 дБ в диапазоне от -76 дБм до -6 дБм

* Дополнительная модуляция AM, узкая FM и широкая FM или медленная развертка по выбранному диапазону частот.

Характеристики режима высокого выходного сигнала:

* Выходная квадратная волна

* Диапазон выходных частот от 240 МГц до 960 МГц

* Выходной уровень выбирается с переменным шагом в диапазоне от -38 дБм до +13 дБм

* По выбору узкая FM и широкая FM модуляция или медленная развертка по выбранному диапазону частот.

Технические характеристики опорного генератора:

* Дополнительный выход квадратной волны с фундаментальным уровнем при -25 дБм, подключенный к высокому входу/выходу.

* Частота может быть установлена на 1MHz, 2MHz, 4MHz, 10MHz, 15MHz или 30MHz.

Характеристики батареи:

* Время зарядки не более 1 часа при минимальном токе 500 мА через USB порт или USB зарядное устройство.

* Работа на полностью заряженной батарее в течение не менее 2 часов
