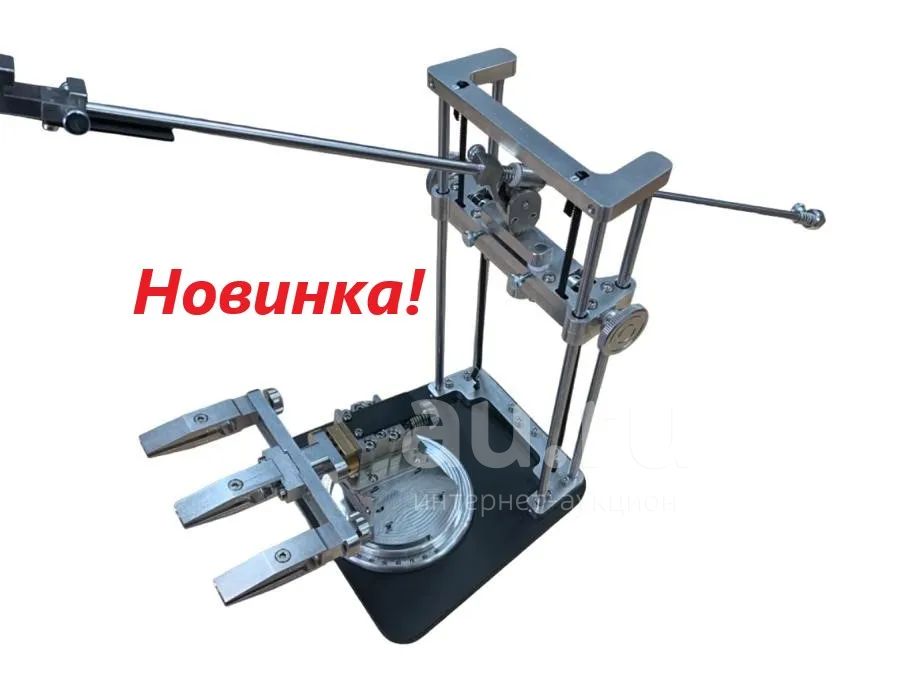

Станок для заточки Сайлифт Плюс

Описание станка:

Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.

Удобная в работе система настройки углов – “Сайлифт Плюс”.

Станок позволяет как вывести новую кромку у “убитого” ножа, так и поправить уже заточенный.

Позволяет заточить нож до бритвенной остроты. Возможно вывести микроподводы. Позволяет отполировать кромку.

Параметры станка “Сайлифт-Плюс”

— длина основания 240 мм

— вес основания 4 кг

— длина станка с губками 300 мм

— длина штанги для зажима абразивов 660 мм (подходит для абразивов длиной до 200 мм😉

— ширина станка 235 мм

— угол скоса губок 10 градусов на сторону

— максимальный угол заточки 35 градусов на сторону

— максимальная длина клинка для заточки до 300-600мм (толщина обуха затачиваемого инструмента непосредственно влияет на данный параметр😉

– допуск по углу поворотного механизма – 0,2 градуса.

Комплектация:

— Станок с системой изменения угла “Сайлифт Плюс” и повор. мех. “Грань 5.1Л”

— Поворотная площадка

— Площадка для обнуления угломера на поворотном механизме

— Горизонтальная штанга с универсальными зажимами, подпружиненными упорами и площадкой под угломер

— три усиленные зажимные губки

— шестигранный ключ

Станок возможно функционально расширить (с пересчетом стоимости😉 до универсального состояния:

– заточка ножниц

– заточка стамесок

– заточка ножей рубанков

(отдельно предлагаемые зажимы за доп. плату😉

Поворотный механизм “Грань 5.1Л”:

Для правильной качественной заточки любого ножа, в процессе заточки требуется постоянно переворачивать нож на 180 градусов и обрабатывать кромку различными абразивами, начиная от грубого и заканчивая тонкими.

При этом нож должен переворачиваться строго в одном и том-же положении, чтобы сохранить угол при перевороте.

Этим достигается сохранение одинакового угла заточки для кромок с обеих сторон ножа. Существенно повышается удобство, скорость и самое главное качество заточки.

Поворотный механизм без люфта. Выполнен на подшипнике и стальном закаленном валу.

Точные фрезерованные зажимы ножа зажимают нож точно по центру горизонтальной оси. Усиленные зажимные губки легко перемещаются по планке для изменения ширины зажима ножа.

Добавлена центральная зажимная губка для очень коротких ножей, а также для длинных филейных ножей, которые склонны к прогибу при заточке. Все губки легко устанавливаются и снимаются.

При перевороте ножа сохраняется его точное положение строго по центру оси.

Идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру или использовать центральную (среднюю😉 губку.

Параметры зажимных губок:

— длина 90 мм

— ширина 20 мм

— высота 20 мм

— паз 5 мм

— скос губок 10 градусов на сторону

— материал Д16Т

Параметры планки:

— длина 170 мм

— высота 20 мм

— глубина 12 мм

— длина паза для для продольного перемещения губок 55 мм

– расстояние между центрами разведенных крайних губок 155 мм

– расстояние между центрами сведенных крайних губок (с центральной губкой😉 60 мм

– расстояние между центрами сведенных крайних губок (без центральной губки😉 60 мм

— материал Д16Т

Описание системы настройки угла “Сайлифт Плюс”:

Одним из основных отличий станка “Сайлифт – Плюс” является улучшенная система “Сайлифт”. Система “Сайлифт – Плюс” стала шире благодаря чему конструкция теперь заметно устойчивее и позволяет затачивать ножи и другие режущие инструменты бОльшей длины.

По умолчанию система комплектуется узлом скольжения “Вилка” с фторопластовой втулкой, но, при необходимости узел можно заменить подшипником скольжения т.к. система унифицирована и позволяет без проблем сделать это.

В станке САЙЛИФТ используются зубчатые ремни GT2 (резиновые со стеклонитью PU with glassfiber) шириной 6мм.

Эти ремни используются в 3D принтерах и мелких ЧПУ станках.

В 3D-принтерах такие ремни работают очень быстро и продолжительное время.

Их ресурс, в условиях беспрерывной работы – примерно 1500 часов, при хорошем натяжении.

На станке для заточки такой ремень будет работать примерно в 1 процент от его заявленной нагрузки.

Ведь для изменения угла нужно сделать всего лишь несколько оборотов регулировочного колеса.

В настоящее время у нас пока нет статистики по их работе именно в нашем изделии.

Можно предположить, что он будет служить очень долгое время.

— минимальный угол заточки 10 градусов на сторону *

— максимальный угол заточки 35 градусов на сторону *

* (минимальный и максимальный угол заточки – зависит от толщины и ширины зажатого в губки ножа😉

О работе системы “сайлифт” вы можете посмотреть в видео (рядом с описанием😉.

Стальное массивное основания (корпус😉:

Классическая тяжелая устойчивая форма корпуса подрезиненными упорами выполнена из стальной пластины толщиной 10мм.

На пластине установлена дюралевая надстройка для крепления поворотного механизма.

— длина основания 240 мм

— ширина основания 235 мм

— высота дюралевой надстройки 80 мм

— угол наклона поворотного механизма относительно стола 10 градусов

— вес пьедестала 4кг

Штанга для абразивов (горизонтальная штанга😉:

Штанга-держатель абразивов из закаленного полированного стального вала

– диаметр штанги 8 мм

– длина 660 мм (подходит для абразивов длиной до 200 мм😉

.

– на штанге добавлены подпружиненные упоры

Зажимы абразивов в комплекте:

1. Универсальные второго поколения

– длина 20 мм

– ширина 25 мм

– паз 4 мм и паз “Ласточкин хвост”

Возможна замена на любые другие из ассортимента сайта, с пересчетом стоимости.

Зажимы абразивов и пружина для сжатия успешно удерживают как бланки с креплением “ласточких хвост, прямоугольные камни и стеклянные бланки.

На штанге предусмотрено место для установки угломера.

На конце штанги вклеен деревянный окрашенный шар диаметром 30мм.

Мы постоянно работаем над улучшением нашей продукции, поэтому оставляем за собой право изменять технические характеристики, конструкцию, внешний вид устройств, изделий и комплектующих или комплект поставки в любое время без предварительного уведомления.

Такие изменения не налагают на нас дополнительных обязательств.
