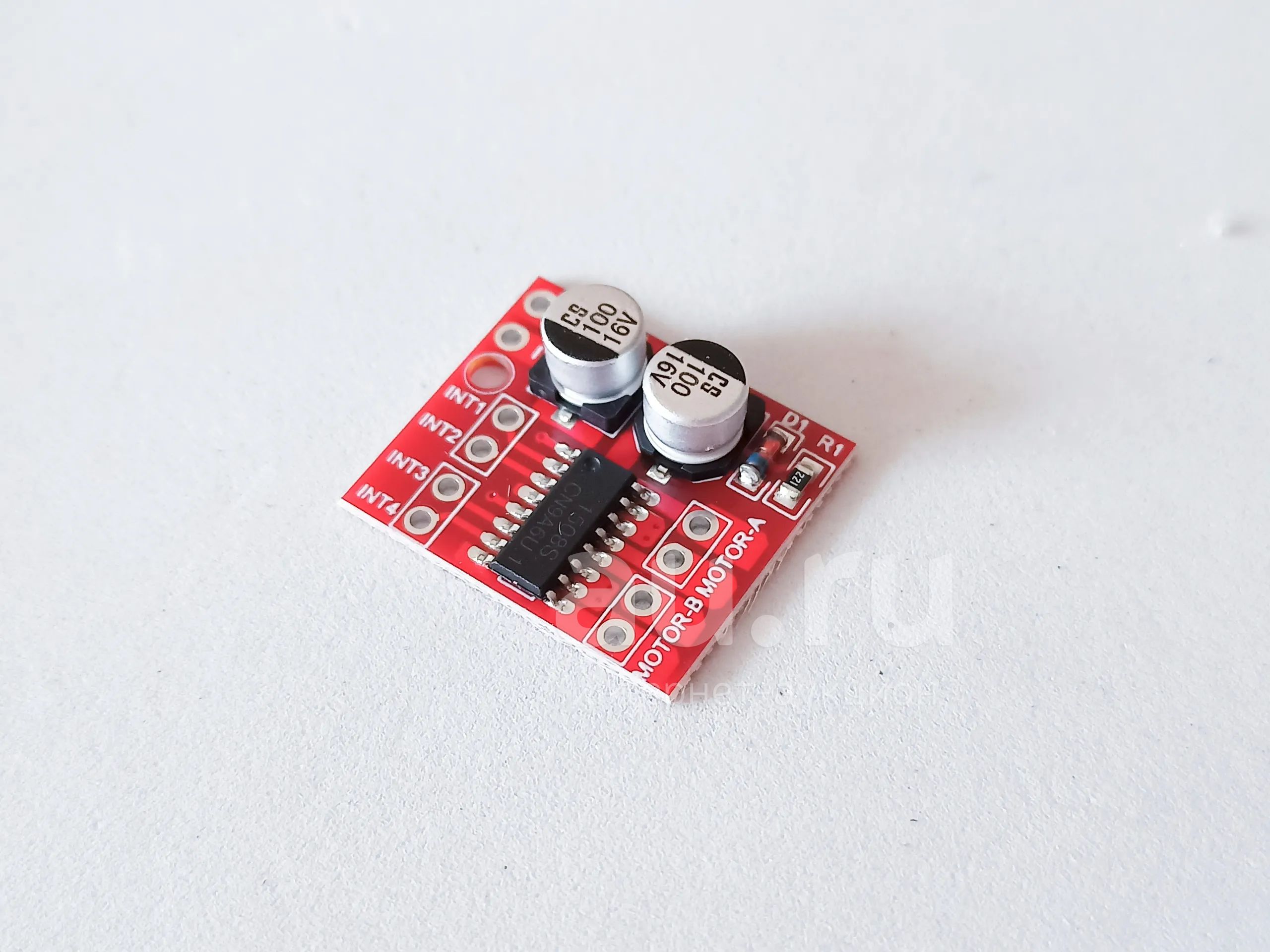

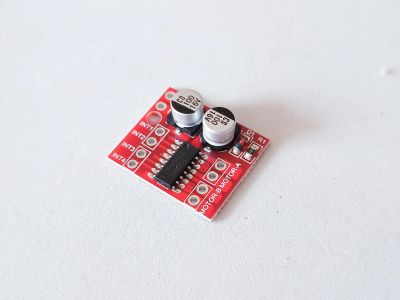

MX1508S миниатюрный двух канальный драйвер двигателя постоянного тока с ШИМ-управлением 2-9,6В 1,5А (PWM L298N) [В3] Q_Alter

Драйвер для двигателя идеально подходит для использования в моделях машинок, игрушках, роботах и т. д. питаемых от батареек и аккумуляторов. Напряжение питания 2 В ~ 10 В, драйвер может управлять двумя двигателями постоянного тока или 4-проводными двухфазными шаговыми двигателями, позволяет регулировать скорость вращения и менять направление вращения (реверс). Драйвер может обеспечить постоянный ток из 1.5A, пиковый ток до 2.5A, имеет блок тепловой защиты с автоматическим восстановлением.

• Используется импортный оригинальный чип MX1508, имеющий МОП ключи с низким сопротивлением, минимальное тепловыделение ,позволяющее использовать драйвер без радиаторов теплоотвода, маленький размер, низкое энергопотребление, благодаря чему идеально подходит в портативных устройствах для питания от аккумулятора.
• (Драйверы на устаревающем L298N имеют в качестве ключей - транзисторы, поэтому у них низкая эффективность, высокая температура при работе, необходимость использования теплоотвода, они громоздкие, микросхему L298N очень легко сжечь).
• Два канала по 1.5A, пиковый ток быть 2.5A, встроенный контур термозащиты, можно не переживать что драйвер выйдет из строя из-за перегрева, автоматическое восстановление после снижения температуры.
• Малый размер, легкий вес, ток менее 0,1 микроампера режиме ожидания, является идеальным выбором для вашей модели автомобиля.

Технические характеристики драйвера двигателя MX1508:

• Напряжение питания модуля: 2-10 В постоянного тока
• Выходное напряжение: 1,8-7 В постоянного тока
• Рабочий ток: 1,5А
• Пиковый ток: 2A
• Низкий ток в режиме ожидания (менее 0,1 мкА)
• Встроенная схема привода H-моста
• Низкий рабочий ток в режиме покоя
• Модуль имеет встроенные конденсаторы и обратные диоды для устранения скачка напряжения обратной ЭДС
• Двойной привод двигателя с Н-образным мостом
• Размеры: 24.7*21*5 мм (длина, ширина, высота), ультра-маленький размер.
• Диаметр монтажного отверстия: 2 мм.

Меры предосторожности:

• 1. Неправильное подключение напряжения (переполюсовка) вызовет повреждения драйвера, соблюдайте полярность!
• 2. При замыкании выхода на землю или короткое замыкание выходной цепи (двигателя) может вызвать перегрев чипа, перенапряжение более 10 В или токи более чем 2.5A - могут привести к выходу из строя чипа.
