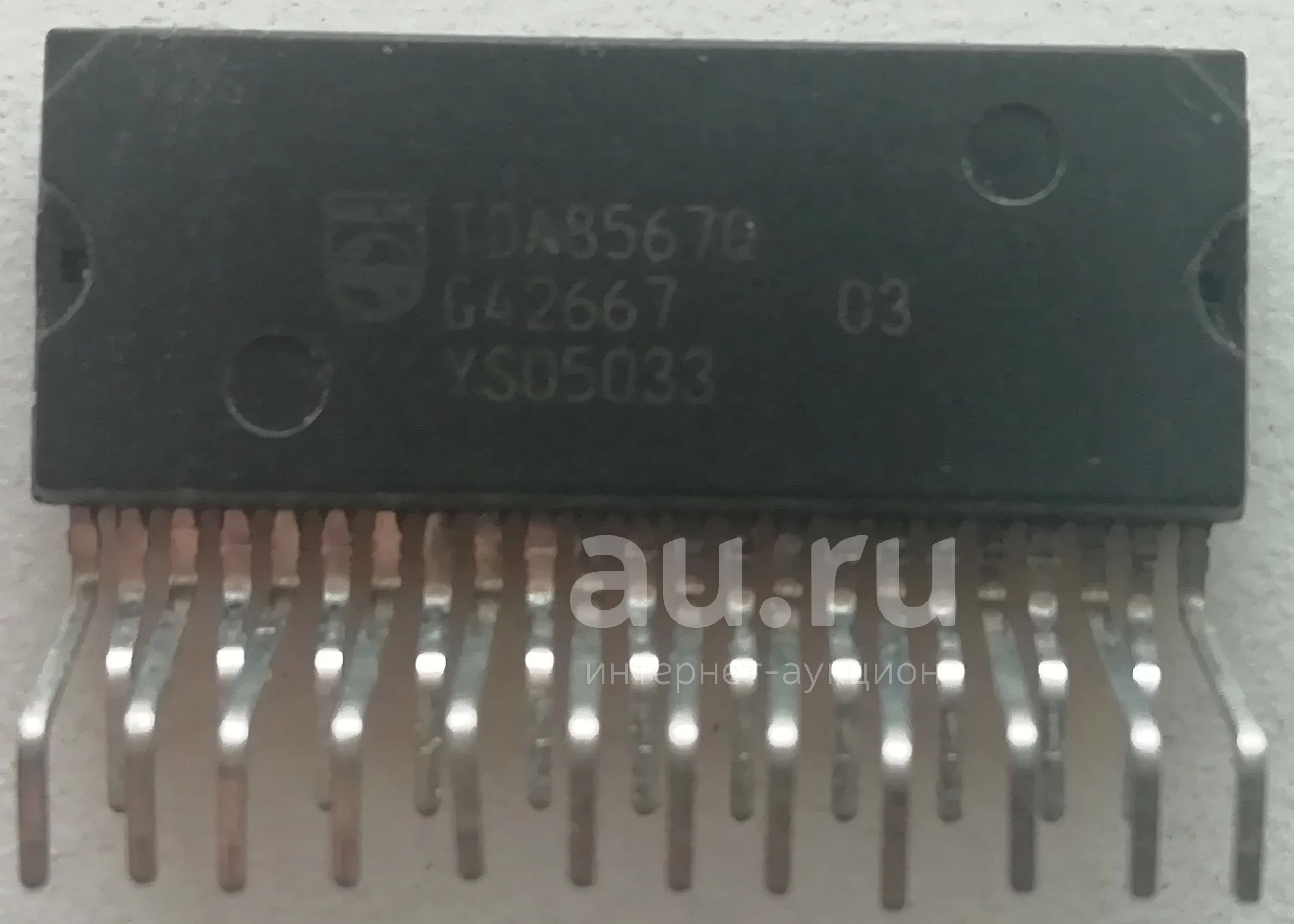

Четырехканальный усилитель мощности микросхема TDA8567Q

Производитель Philips.

Документация: https://radiostorage.net/uploads/File/datasheets/tda8567-datashhet.pdf

На сайте: https://mk-el.ru/tda8567q-usilitel-svoimi-rukami/

Кратко:

Микросхема TDA8567Q представляет собою четырехканальный усилитель мощности низкой частоты класса Hi-Fi, выполненный по мостовой схеме. Схема для подключения TDA8567Q содержит минимум внешних компонентов.

Особенности микросхемы TDA8567Q:

• минимум внешних компонентов для подключения;
• большая выходная мощность (4х25 Ватт);
• фиксированный уровень усиления;
• встроенная система диагностики режимов и безопасности;
• переключение режимов Operating, Mute, Stand-By;
• защита от перегрузки;
• защита от короткого замыкания на землю;
• низкий уровень тепловыделения в случае короткого замыкания;
• защита от перегрева;
• защита от переполюсовки;
• защита от электрических разрядов;
• низкое температурное сопротивление;
• совместимость с TDA8568Q по расположению ножек.
