Ректификационная колонна.

Изготавливается лет 10-12 назад (в то время ещё не было такой популярности, кламплвых соединений и т.п.). Закупал все сам, отдавал профессиональным сварщикам (ещё в Самаре жил), тут уже только небольшие доработки.

Цель это чистый спирт (для 96.6 скорость отбора около 400 мл/час). В целом т.к. времени не так много отбираю тело со скоростью 0.8л /час крепость 95-96). Пахнет только спиртом. Быстрее отбираю только хвосты (там просто сдерживаю все). Расчёт на прогон с 1 захода - никакого спирта сырца- сразу продукт. Аппарат служил верой и правдой.

Мощнлсть захлеба - около 110в (видимо 1.5 кВт).

Считаю данную колонну более профессиональным оборудованием и хотелось бы чтоб попал в руки к тому кто уже понимает что и как в ректификации.

Комлект продажи: регулятор мощности, куб с ТЭНом, колонна с дефом, фланцами, болтами, прокладками, доохладитель, узел отбора (кран и клапан). Узел автоматизации, 2 клампа с врезками. Шланги не в комплекте.

Автоматика самодельная на ардуино (скетч прилагается). 2 режима :

1.клапан открыт - для отбора голов, либо хвостов

2. Автоматический отбора тела- в программу заложена температура в колонне и при превышении отбор закрывается для стабилизации колонны. Т.е. можно отлучиться не боясь испортить продукт.

На экране отражается : температура в дефлегматоре (справочно для контроля захлеба), температура в колонне - сам рабочий показатель, температура в кубе и расчётная спиртуозность жиже в кубе (по таблице забитой в ардуину, работает для браги).

Для смены типа клапана (сейчас нормально закрытый) надо менять скетч. После продаже поддержку оказывать не буду. Так и без автоматики работает так же замечательно, но надо контролировать.

Причина продажи - т.к. времени мало, перехожу на заводское исполнение 2" - чтоб уже мог собирать и ректификацию и дистилляцию и т.п.

Теперь о колонне:

Куб: пивная кега из нержавейки (30литров вроде), врезка под ТЭН какая то стандартная дюймовый размерности т.е. просто покупается новый ТЭН без контроля температуры с такой же резьбой и вкручивается, соединяется контакты, изолируются и готово к работе (текущий ТЭН из меди в комплекте, немного снашиваться стал). Сверху приварен верх от скороварки для доступа. Очень удобно. Так же группа безопасности и датчик давления (медицинский). Из минусов - на индукцию не поставить (надо вваривать дно). Второй минус- высокая врезка - как следствие высокий уровень неубираемого объёма чтоб ТЭН не оголялся (поэтому спирт сырец не выгнать). Но в целом все решаемо.

Приварен кусочек трубы с фланцем.

Колонна: нержайка 42.7 мм , толщина вроде 2 мм (или 2.5) - в общем на века. рабочая часть 1.3 метра, наполнение СПН 1.1 метр (2.5 мм вроде, при покупке ещё был только 1 изготовитель и он там считал что то в моделях именно на эту колонну под спирт).

Дефлегматор: комбинированный - изнутри димрот и доработан рубашкой, 3 кВт кушает и не давится (больше не проверял), в рабочем режиме (регулятор 110в показывает) водица еле сочится с температурой 70 градусов (сам так выставляю чтоб флегма не перееохлаждалась). Отбор по жидкости - над точкой отбра просто косая врезка и на аквариумном герметике алюминиевая вставка (в идеале переделать, но руки не доходят).

Доохладитель - около 0.5 метра, нержовая трубка в пластике.

Соединения: фланцы 40 серии (на века!). Из за них колонна весит как сбитый боинг и при ректификации лучше на что то опирать. Отдельно прилагаются 2 клампа для врезки - может у нового хозяина руки дойдут заменить. Прокладки из фторопласта.

Узел отбора : игольчатый кран, клапан нормально закрытый от кофеварки.

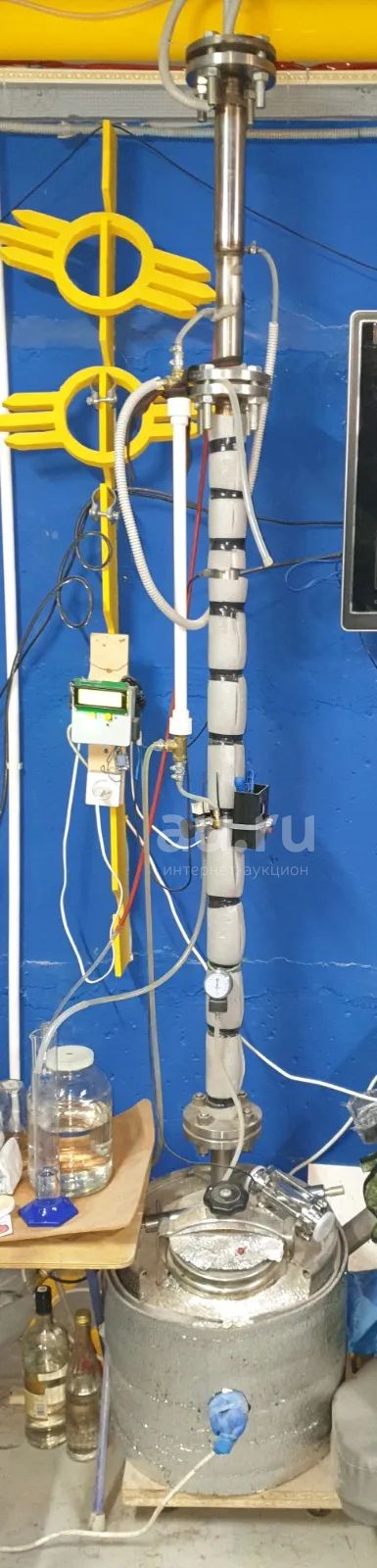

Общая высота: колонна 2 м, куб 0.5м. Нужны высокие потолки (на фото потолок 254см)!

В общем изделие служило мне верой и правдой и так же будет служить новому хозяину. Пока есть продукт - при осмотре могу показать, дать понюхать 😁.

Забирать из Солонцов лучше в выходные т.к. разбор тоже время займёт.
