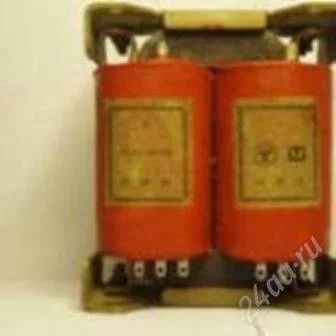

Анодный трансформатор ТА262.
Продано.
16 янв 2013 04:23
Этот лот уже не продается, но мы нашли для вас похожие
Анодный трансформатор ТА262.
Текущая цена
750 руб.
Блиц-цена
1 000 руб.
Текущая цена
750 руб.
Победитель
1
Блиц-цена
1 000 руб.
Продан(16 янв 2013 04:22)
1 человек минимальное кол-во участников торгов
Описание
Продам Трансформатор ТА-262-127/220-50
Сердечник: ПЛ20х40х80
Мощность: 260 Вт
Ток первичной обмотки: 2,3/1,3 А
Масса: 3,9 кг
Выводы обмоток Напряжение, В Допустимый ток, А
11-12 56 1,05
17-18 56 1,05
13-14 56 1,05
19-20 56 1,05
15-16 12 1,05
21-22 12 1,05
Таб.1. Электрические параметры трансформатора ТA262Трансформаторы ТA262 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТA262 на 220 В такие же, как у соответствующих трансформаторов ТA262 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТA262 на 127/220 В:
•между выводами 1 и 2, 6 и 7 - 110 В;
•между выводами 2 и 3, 7 и 8 - 10 В;
•между выводами 3 и 4, 8 и 9 - 7 В;
•между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТA262-127/220 на 127 В необходимо:
•соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
•подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТA262-127/220 на 220 В необходимо:
•соединить выводы 2 и 8;
•подать напряжение 220 В на выводы 1 и 6.
Сердечник: ПЛ20х40х80
Мощность: 260 Вт
Ток первичной обмотки: 2,3/1,3 А
Масса: 3,9 кг
Выводы обмоток Напряжение, В Допустимый ток, А
11-12 56 1,05
17-18 56 1,05
13-14 56 1,05
19-20 56 1,05
15-16 12 1,05
21-22 12 1,05
Таб.1. Электрические параметры трансформатора ТA262Трансформаторы ТA262 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТA262 на 220 В такие же, как у соответствующих трансформаторов ТA262 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТA262 на 127/220 В:
•между выводами 1 и 2, 6 и 7 - 110 В;
•между выводами 2 и 3, 7 и 8 - 10 В;
•между выводами 3 и 4, 8 и 9 - 7 В;
•между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТA262-127/220 на 127 В необходимо:
•соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
•подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТA262-127/220 на 220 В необходимо:
•соединить выводы 2 и 8;
•подать напряжение 220 В на выводы 1 и 6.
