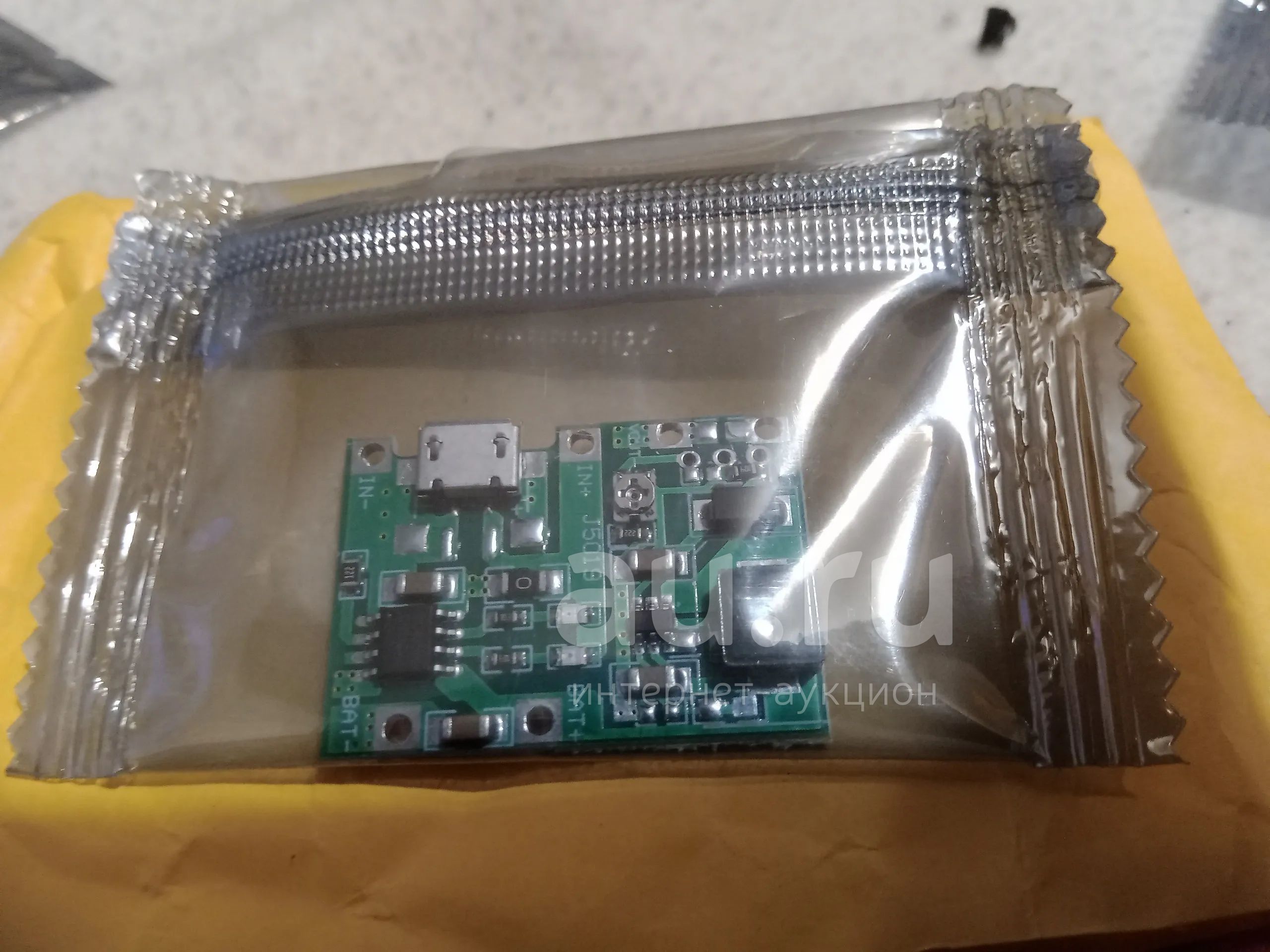

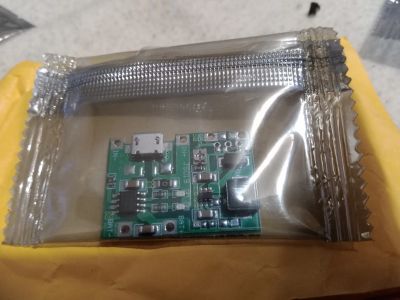

Повышающий DC-DC Step Up преобразователь LiPo 3.7 В с модулем зарядки

Модуль питания DC-DC-Up-18650 - это комбинация зарядного устройства литиевых батарей и повышающего преобразователя для питания различных устройств.

Универсальный модуль J5019 совмещает повышающий DC-DC преобразователь с регулируемым выходным напряжением от 4.3 до 27 В и модуль зарядки TP4056 для литиевых аккумуляторов (например, типоразмера 18650).

Модуль зарядного устройства на TP4056 будет заряжать большинство одно элементных (1S 3.7 В) литиевых (LiPo/Li-Ion) аккумуляторов как от разъема Micro-USB, так и от внешнего источника питания 4.5 - 8 В (например, солнечные панели и т.п.).

На плате присутствуют два светодиода индикации процесса зарядки .

Модуль зарядки J5019 можно использовать для переделки питания мультиметров, цифровых компактных осциллографов, фонариков и других приборов, использующих питание от литиевых аккумуляторов. А наличие встроенного разъема Micro-USB позволяет производить зарядку "налету".

Характеристики

Входное напряжение: от 4.5 до 8 В

Выходное напряжение: от 4.3 до 27 В (регулируемое)

Тип аккумулятора: литиевый аккумулятор LiPo 3.7 В

Напряжение отключения заряда: 4.2 В

Ток зарядки: 1 А (максимум)

Ток разрядки: до 2 А кратковременно

Максимальный ток на выходе: 1.4 A (5 В), 0.8 A (9 В), 0.6 A (12 В)

Защита от перегрузки по току

Размер: 33 х 23 х 0.9 мм

Контакты IN - подключение входного напряжения (4.5 - 8 В)

Контакты VOUT - выход с повышающего преобразователя, подключение нагрузки (4.3 - 27 В)

Контакты BAT - подключение одного литиевый аккумулятор LiPo 3.7 В

Важно! Для корректной работы повышающего преобразователя, при питании платы от внешнего источника (IN+) LiPo/Li-Ion аккумулятор должен быть подключен.
