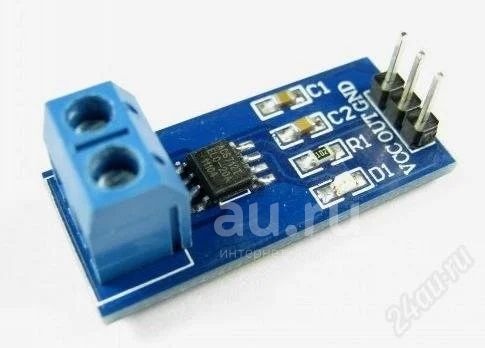

Датчик тока ACS712 на ток до 5 ампер

Датчик для измерения постоянного и переменного тока до 5А на эффекте Холла, интегрированный в малогабаритный корпус SOIC8, имеющий гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).

Краткие характеристики:

Измерение величины постоянного и переменного тока

Выходное напряжение пропорционально току

Встроенный фильтр низкой частоты с внешним конденсатором

Время нарастания выходного сигнала 5 мкс

Максимальная частота 50 кГц

Ошибка измерения 1,5% (при температуре +25°С) и 4% (при температуре -40°С...+85°С)

Чувствительность от 66 до 185 мВ/А

Напряжение питания +5,0 В

Гальваническая развязка, пробивное напряжение 2,1 кВ

Сопротивление токовой шины 1,2 мОм

Температура эксплуатации -40°C…+85°C

Даташит: http://www.allegromicro.com/~/Media/Files/Datasheets/ACS712-Datasheet.ashx
