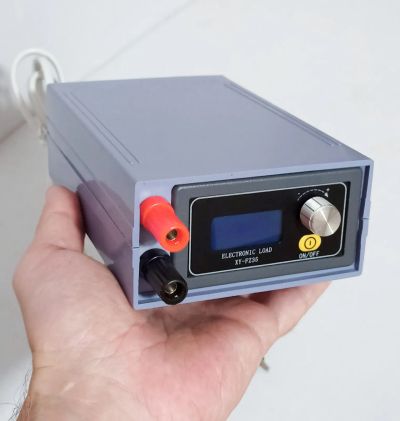

Блок электронной нагрузки 35Вт до 5А/25В инструкция на русском [Д4] Q_Alter

Хэндмэйд. Питание от сети 220В. Инструкция по эксплуатации на русском языке.

Блок сделан на основе модуля FZ-35, соответствует всем характеристикам данного модуля.

Могу отправить в регионы почтой России.

Предназначен для испытаний в качестве нагрузки для источников питания: блоков питания, зарядных устройств, тестирования ёмкости аккумуляторных батарей, пауэр-банков, батарей от инструментов и т.п. Настраиваемый таймер работы по времени, минимальному напряжению тестируемого источника, ёмкости(мАч) и току, имеет автоматическое воздушное охлаждение.

ПАРАМЕТРЫ МОДУЛЯ FZ-35:

Диапазон напряжения питания модуля: DC 5 - 30,0 В (с защитой от переполюсовки)

Диапазон напряжений нагрузки: DC 1,5 - 25,0 В (с защитой от переполюсовки)

Диапазон регулировки тока нагрузки: 0,00 - 5,00 А

Мощность: до 35 Вт (при входном 12В маск. ток нагрузки приблизительно до 2,9А)

Точность постоянного тока: ± (1% +3 цифры)

Точность напряжения: ± (0,5% +1 цифра)

Защита от перенапряжения (OVP): по умолчанию 25,2 В (может быть сброшено)

Защита от перегрузки по току (OCP): по умолчанию 5,10 A (может быть сброшена)

Защита от перегрузки по току (OPP): по умолчанию 35,5 Вт (может быть сброшена)

Защита от переразряда (LVP): по умолчанию 1,5 В (может быть сброшено)

Защита от перегрева (OTP): по умолчанию около 80C (не настраивается)

Скорость вращения вентилятора: 8000 ± 10% об/мин (включается при температуре выше 40С или если мощность превышает 10 Вт)

Рабочая температура: -40С ~ 85С

Размеры: 79*43*56 мм

ПРИМЕЧАНИЕ:

При срабатывании защиты, на дисплее будет отображаться и мигать тип сработавшей защиты, например как OVP, OCP...

При тестировании аккумулятора на разряд (отдаваемую ёмкость), установите соответствующее минимальное значение напряжения разряда (LVP защита от переразряда), это поможет остановить чрезмерный разряд батареи, предотвратив повреждение аккумулятора.

ОСОБЕННОСТИ:

— Законченная конструкция в корпусе с питанием от сети 220В

— ЖК-дисплей с подсветкой

— Высокая точность регулировки тока до 0.01A

— Защита от перегрева

— Защита от перенапряжения

— Защита от перегрузки по току

— Защита от переполюсовки

— Отображение нескольких параметров одновременно

— Автоматический подсчет наработанных часов
