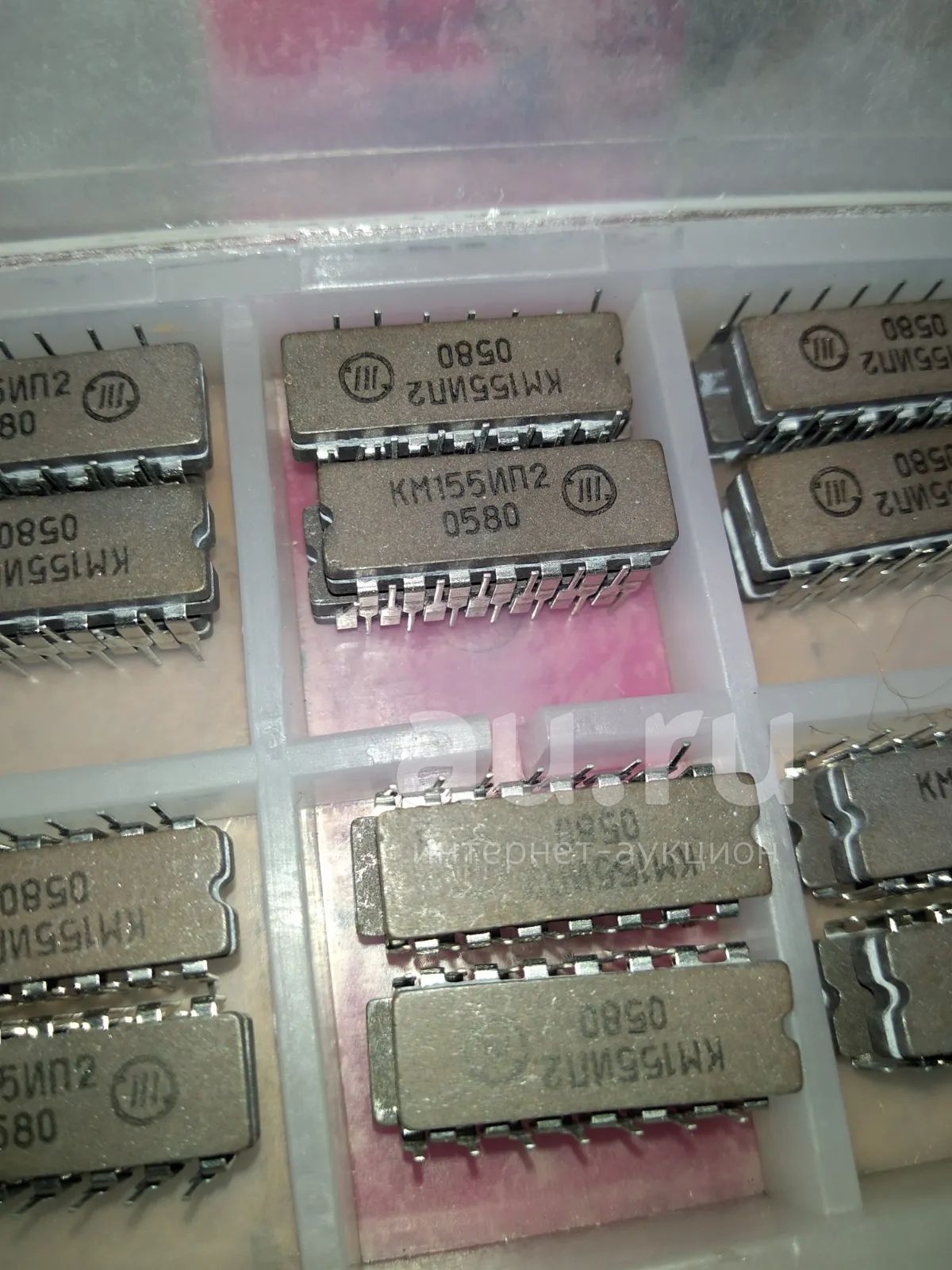

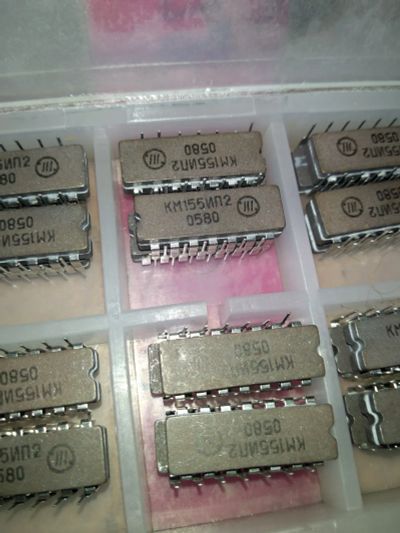

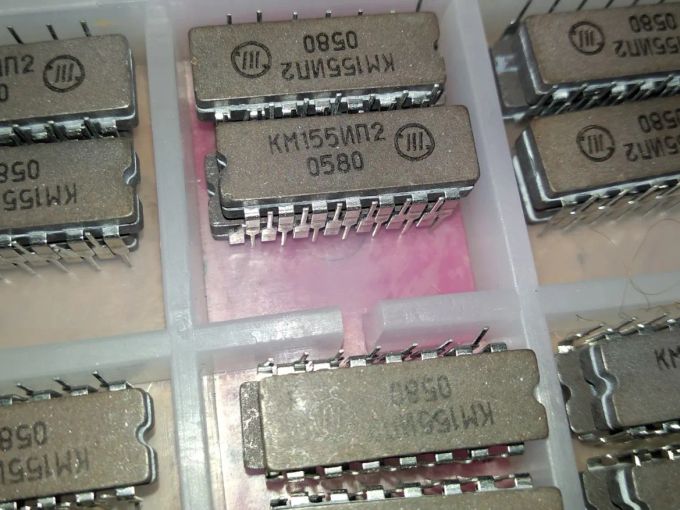

Микросхема КМ155ИП2

КМ155ИП2

Микросхемы КМ155ИП2 представляют собой восьмиразрядную схему контроля четности и нечетности.

Предназначены для использования в радиоэлектронной аппаратуре общего назначения.

Выпускаются в 14-выводном прямоугольном керамическом корпусе с двухсторонним расположением выводов для монтажа в отверстия печатных плат.

Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

Содержат 131 интегральный элемент.

Корпус типа 201.14-8, масса не более 2,2 г.

Зарубежный аналог: SN74180 Texas Instruments.

Предельно допустимые режимы эксплуатации:

- Напряжение питания .......... 4,75 - 5,25 В;

- Входное напряжение низкого уровня .......... < 0,4 В;

- Входное напряжение высокого уровня .......... > 2,4 В;

- Входной ток низкого уровня .......... < 16 мА;

- для КМ155ЛЕ5, КМ155ЛЕ6 .......... < 48 мА;

- Выходной ток высокого уровня .......... < -0,8 мА;

- для КМ155ЛЕ6 при Уон = 2В .......... < -42,4 мА;

- Емкость нагрузки .......... < 15 пФ;

- Длительность фронта и среза входного импульса .......... < 150 нс;

- Температура окружающей среды ......... -45... +85 °С.
