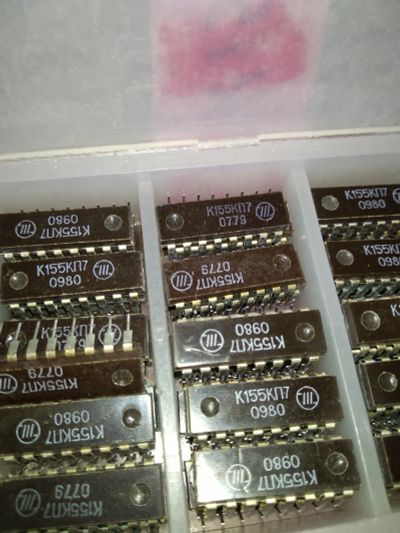

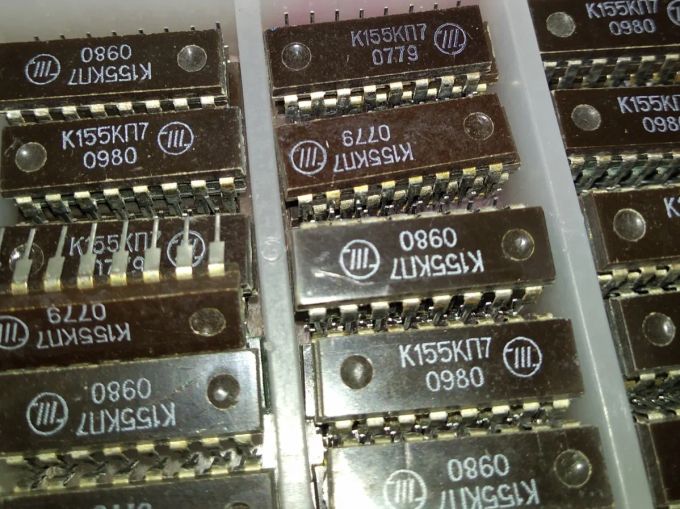

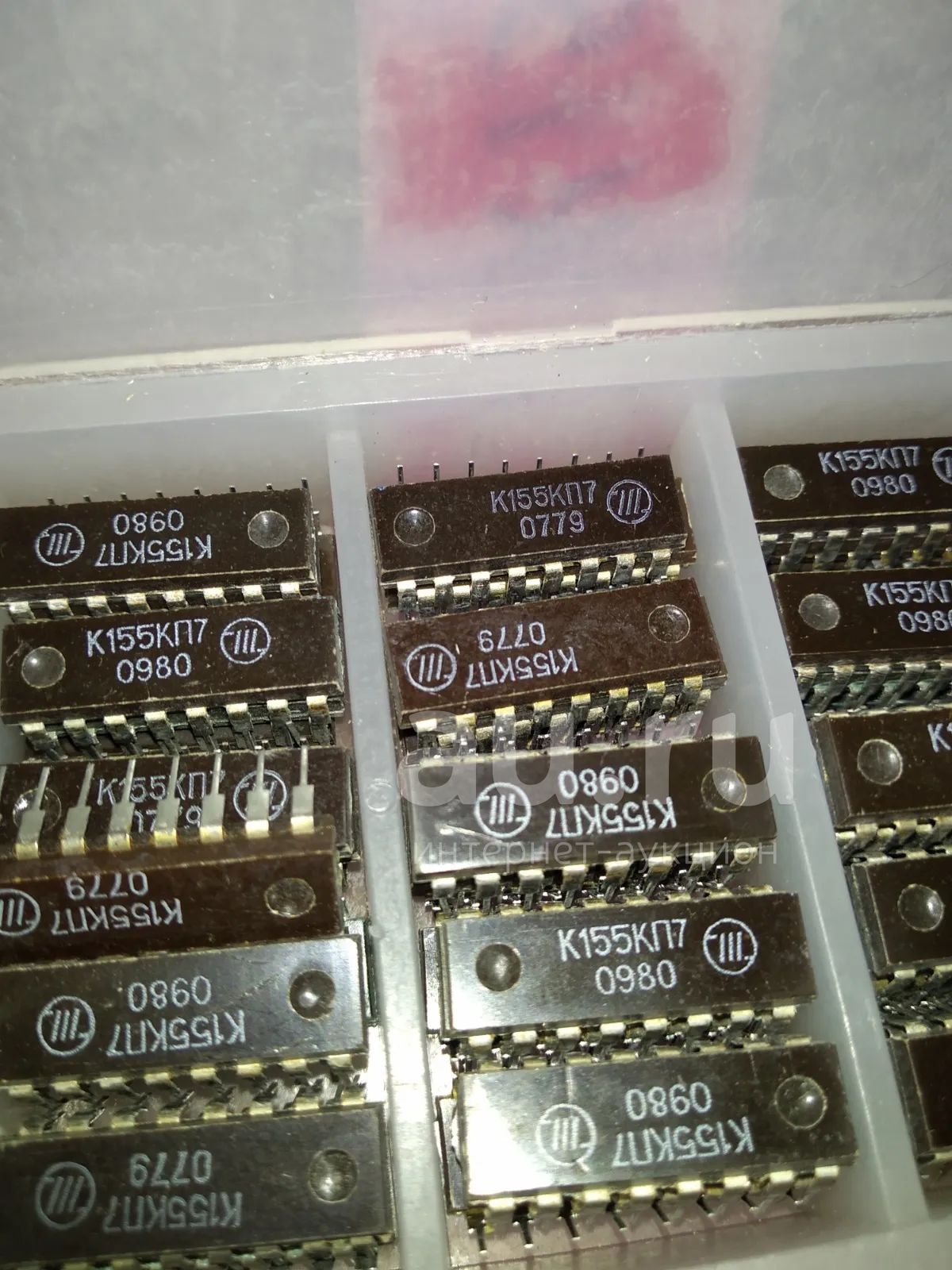

Микросхема К155КП7

К155КП7

Микросхемы К155КП7 представляют собой селектор-мультиплексор данных на 8 каналов со стробированием.

Предназначены для использования в радиоэлектронной аппаратуре общего назначения.

Выпускаются в 16-выводном прямоугольном пластмассовом корпусе с выводами для монтажа на печатную плату через отверстия.

Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

Содержат 111 интегральных элементов.

Корпус К155КП7 типа 238.16-1, масса не более 2 г.

Зарубежный аналог: SN74151 Texas Instruments.

Предельно допустимые режимы эксплуатации:

- Напряжение питания .......... 4,75 - 5,25 В;

- Входное напряжение низкого уровня .......... < 0,4 В;

- Входное напряжение высокого уровня .......... > 2,4 В;

- Входной ток низкого уровня .......... < 16 мА;

- для К155ЛЕ5, КМ155ЛЕ5, К155ЛЕ6, КМ155ЛЕ6 .......... < 48 мА;

- Выходной ток высокого уровня .......... < -0,8 мА;

- для К155ЛЕ6, КМ155ЛЕ6 при Уон = 2В .......... < -42,4 мА;

- Емкость нагрузки .......... < 15 пФ;

- Длительность фронта и среза входного импульса .......... < 150 нс;

- Температура окружающей среды:

- К155 .......... -10 + 70 °С;

- КМ155 ......... - 45 + 85 °С.
