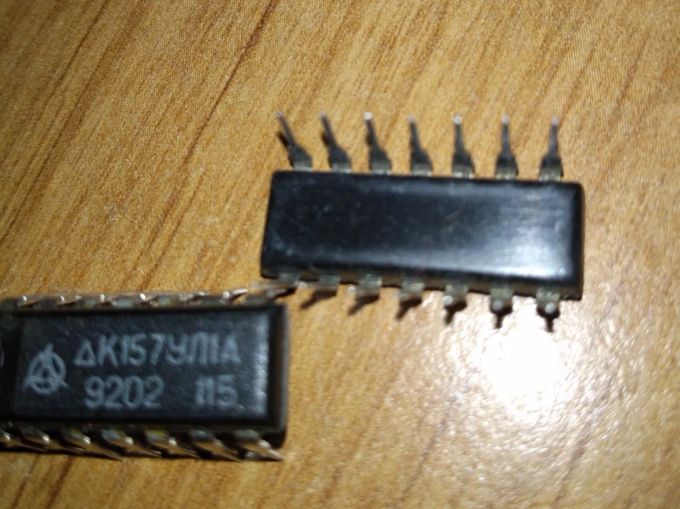

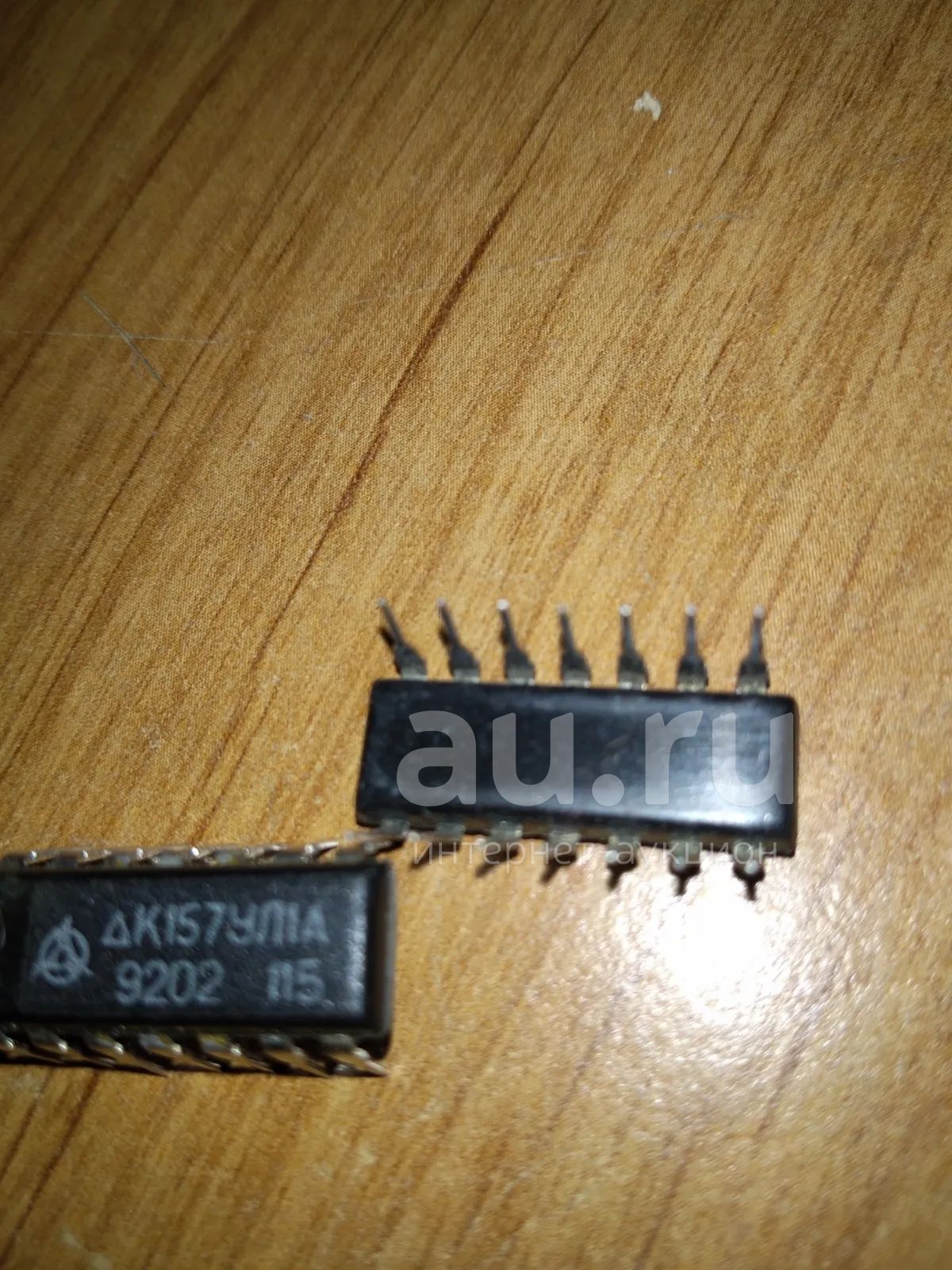

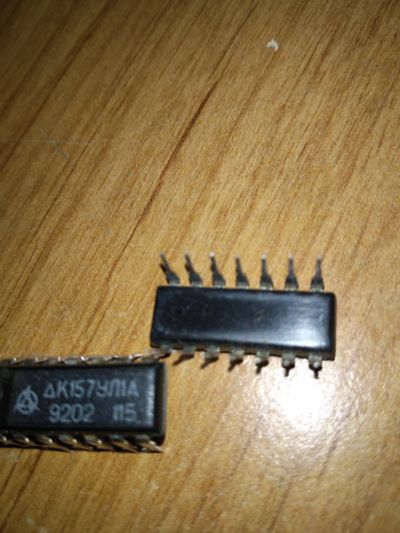

Микросхема К157УЛ1А

ИМС К157УЛ1 (А, Б) представляют собой двухканальные малошумящие усилители воспроизведения для стереофонических магнитофонов. Содержат 52 интегральных элемента. В состав ИМС входят: входной каскад, промежуточные каскады основного усиления, выходные каскады, стабилизаторы режима работы. Корпус типа 201.14-1, масса не более 1,5 г. Назначение выводов: 1 — обратная связь 1-го канала; 2 — вход 1-го канала; 3 — общий вывод 1 -го канала; 5 — общий вывод 2-го канала; 6 — вход 2-го канала; 7 — обратная связь 2-го канала; 8 — емкость фильтра 2-го канала; 9 — выход 2-го канала; 10 — питание 2-го канала(+Uп); 12 — питание 1-го канала (+Uп); 13 — выход 1-го канала; 14 — емкость фильтра 1-го канала.
