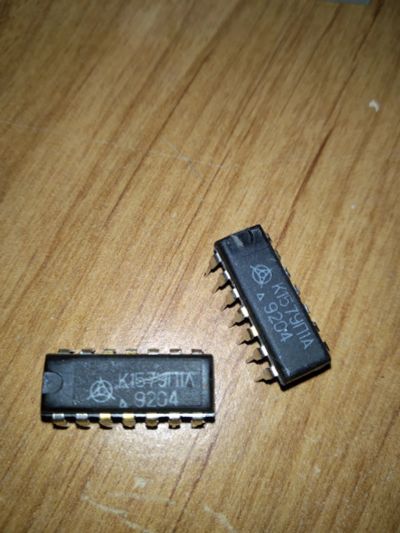

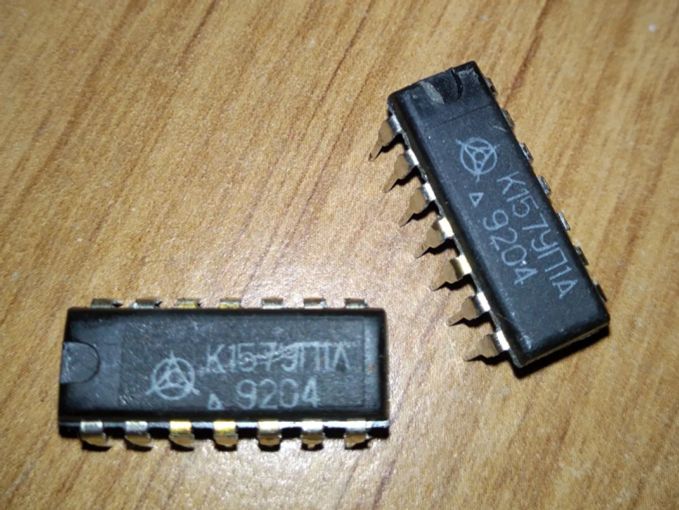

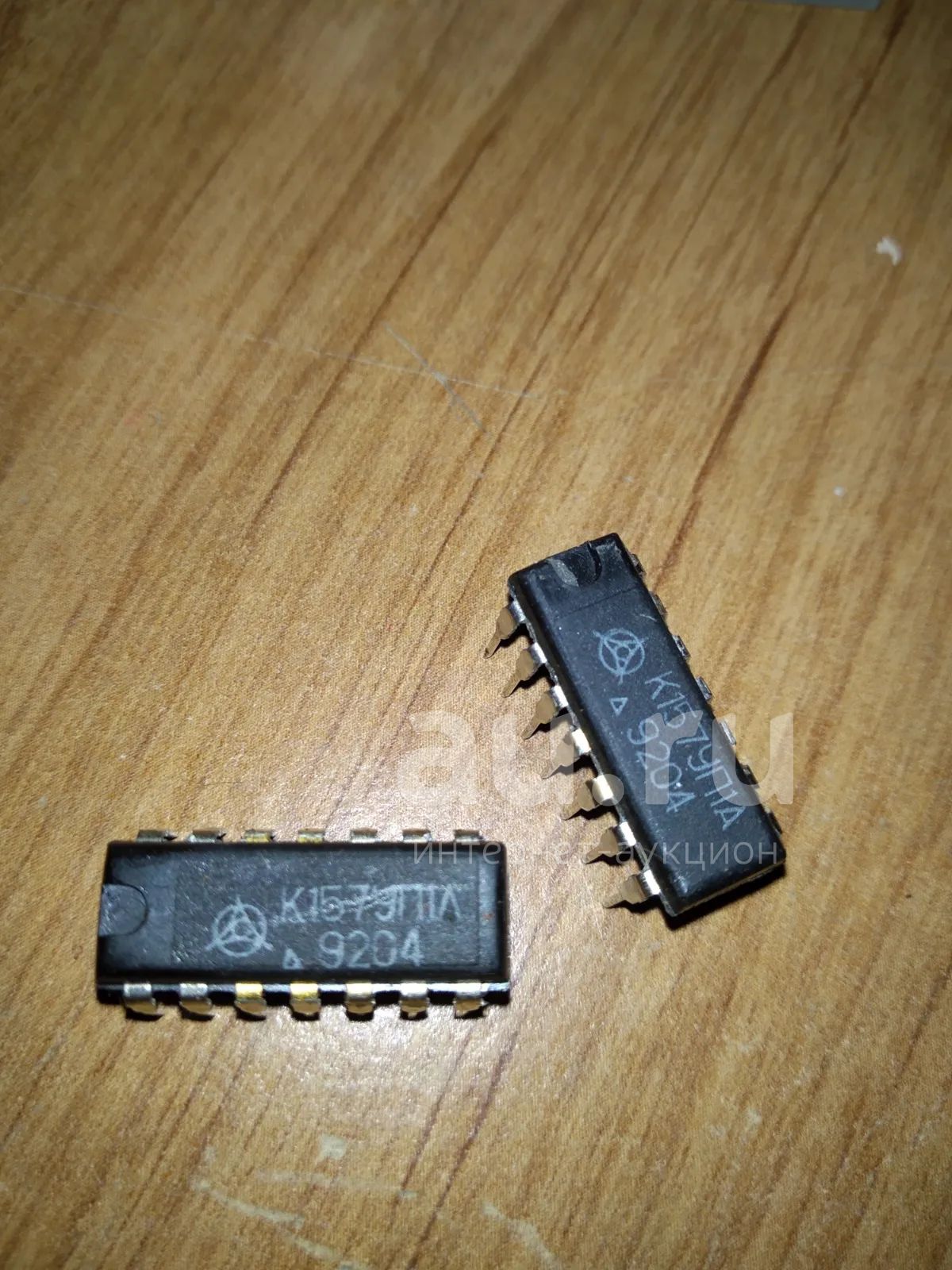

Микросхема К157УП1А

Микросхемы К157УП1 и К157УП2 представляют собой две модификации даухканального микрофонного усилителя, конструктивно совмещенного с двух-канальным предварительным усилителем записи. Они предназначены для применения в высококачественной аппаратуре магнитной записи, а также в иной низко- частотной стереофонической аппаратуре (УНЧ, электрофоны и др.). И микрофонный, и предварительный усилители записи обладают малым уровнем соб ственных шумов и обеспечивают усиление сигналов от 160 мкВ и 10 мВ, подводимых соответственно к микрофонному входу и входу предварительного усилителя записи, до стандартного уровня линейного выхода магнитофона, равного 250 мВ. Высокая перегрузочная способность - по микрофонному входу свыше 36 дБ, а по входу предварительного усилителя записи - 16 дБ - позволяет использовать микросхемы в НЧ трактах с автоматической регулировкой усиления. Отличие ИС К157УП1 от К157УП2 заключается в том, что первая из них требует применения регулирующих элементов АРУ (транзисторы VT1, VT2) управляемых положительным напряжением, а вторая - отрицательным. Микросхемы отличаются также и цоколевкой.

Электрические параметры К157УП1, К157УП2 при t = +25C

• Номинальное напряжение питания, В ..... 12
• Потребляемый ток (по двум каналам), мА ..... 5...9,5
• Коэффициент усиления микрофонного усилителя........ 100...165
• Коэффициент усиления предварительного усилителя записи .... 19,5...28 Коэффициент гармоник микрофонного усилителя при f вых = 1 В, f = 400 Гц, %, не более.......... 0,2
• Коэффициент гармоник предварительного усилителя записи при Увьк = 1,5 В, f = 400 Гц, %, не более........ 0,2
• Напряжение шумов, приведенное ко входу микрофонного усилителя в полосе частот 20 Гц...20 кГц, при сопротивлении источника сигнала 200 Ом, мкВ, не более........ 0,6... 1.0
• Напряжение шумов, приведенное ко входу предварительного усилителя записи в полосе частот 20 Гц...20 кГц и сопротивлении источника сигнала 16 кОм, мкВ, не более........ 3,2...5,2
• Входное сопротивление микрофонного усилителя, кОм..... 1,6...2,4
• Входное сопротивление предварительного усилителя записи, кОм . 160...240
• Выходное сопротивление микрофонного усилителя, кОм, не более 5 Выходное сопротивление предварительного усилителя записи, кОм. не более.......... 1
• Коэффициент ослабления сигнала соседнего канала, дБ, не менее - 70
