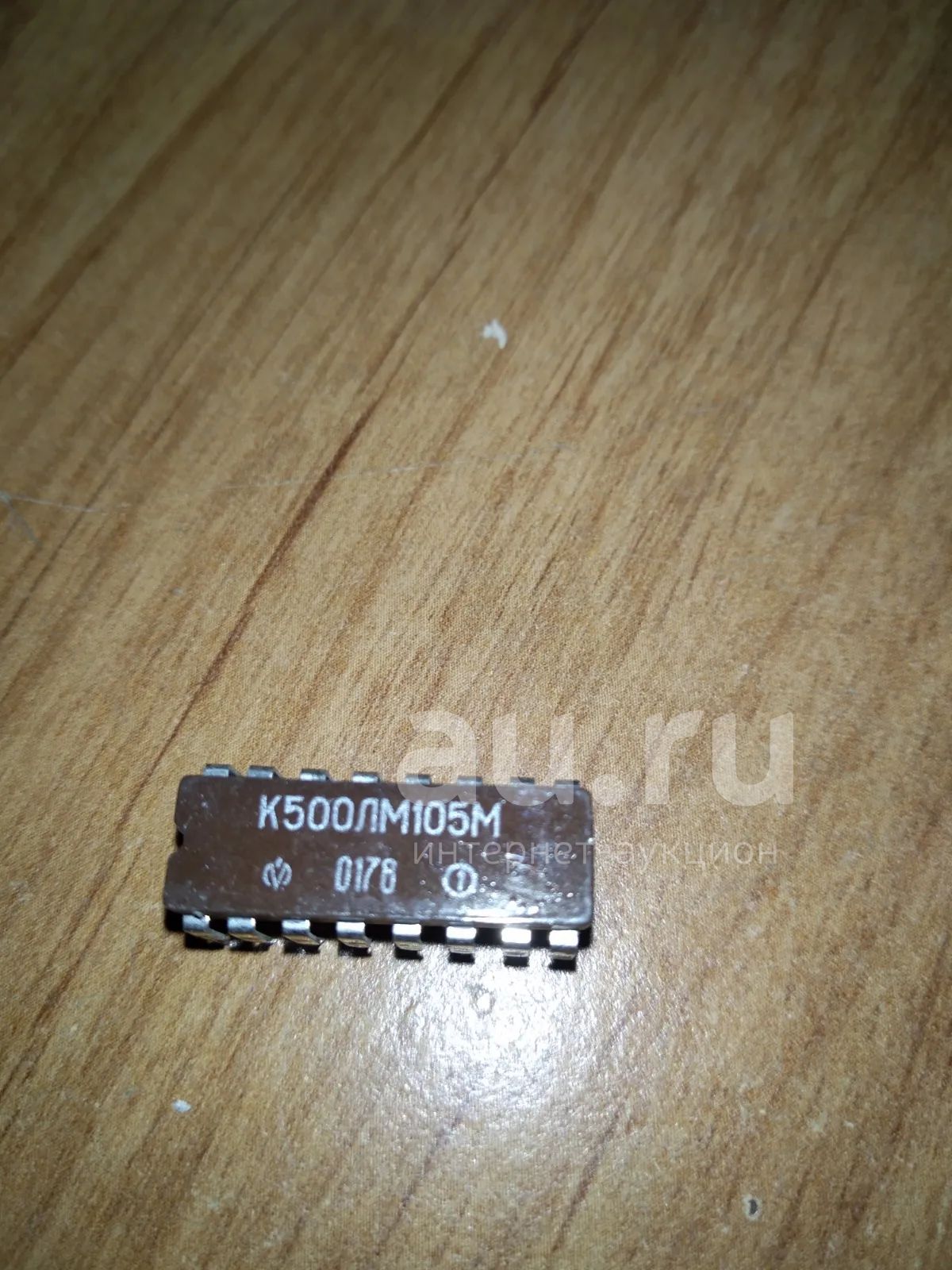

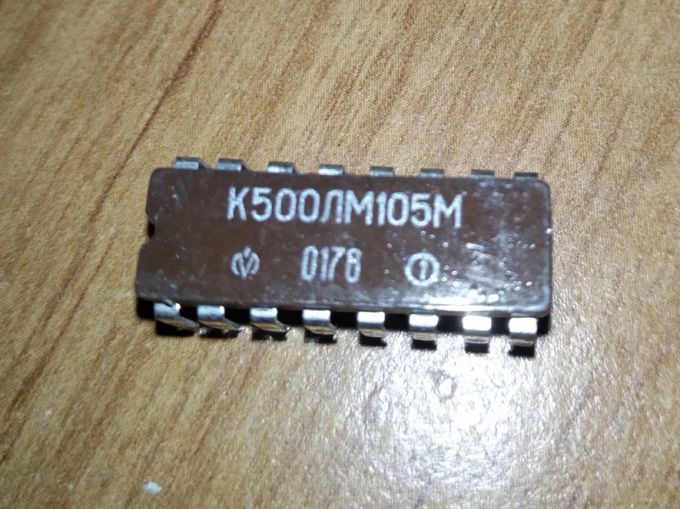

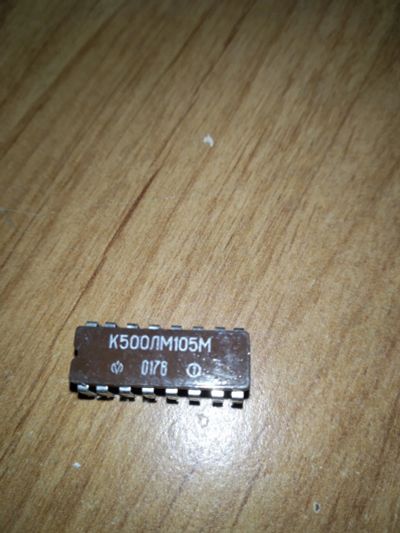

Микросхема К500ЛМ105М

Микросхема представляет собой 3 логических элемента ИЛИ-НЕ/ИЛИ. Содержит 42 интегральных элемента.

Назначение выводов микросхемы К500ЛМ105:

1 — общий;

2 — выход Y2;

3 — выход Y1;

4 — вход X1;

5 — вход X2;

6 — выход Y3;

7 — выход Y4;

8 — напряжение питания;

9 — вход X3;

10 — вход X4;

11 — вход X5;

12 — вход X7;

13 — вход X6;

14 — выход Y5;

15 — выход Y6;

16 — общий.

Электрические параметры микросхемы К500ЛМ105:

Номинальное напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . -5,2 В ±5%

Выходное напряжение низкого уровня . . . . . . . . . . . . . . . . . . . . . . . ≤ -1,63 В

Выходное напряжение высокого уровня . . . . . . . . . . . . . . . . . . . . . . ≥ -0,98 В

Напряжение низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -1,85…-1,65 В

Напряжение высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -0,96…-0,81 В

Входной ток низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,5 мкА

Входной ток высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,265 мА

Максимальный выходной ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 32 мА

Ток потребления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 21 мА

Потребляемая мощность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 110 мВт

Время задержки распространения при включении (выключении) . . . . . 1…2,9 нс

Время перехода при включении (выключении) . . . . . . . . . . . . . . . . . .≤ 3,5 нс
