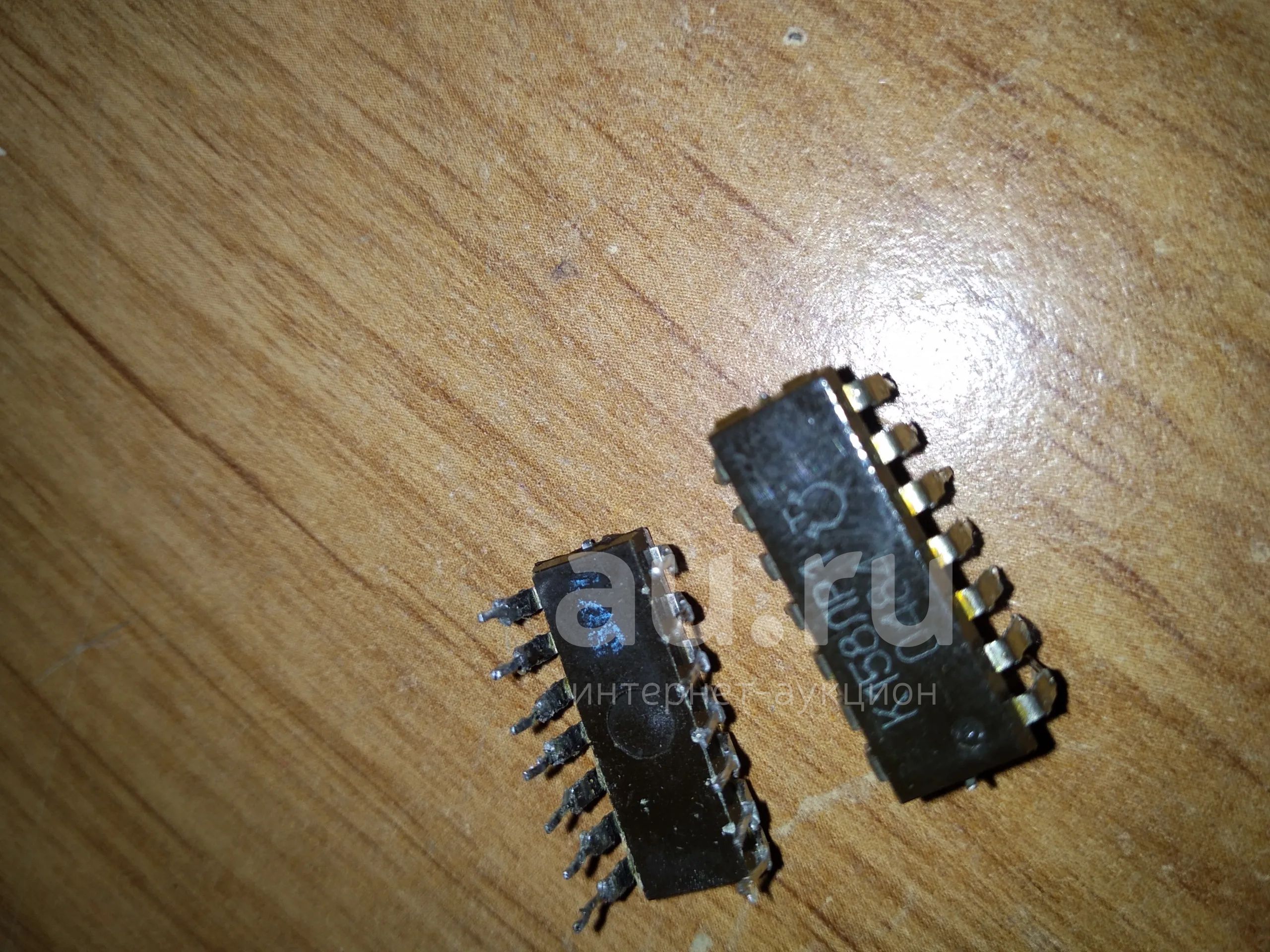

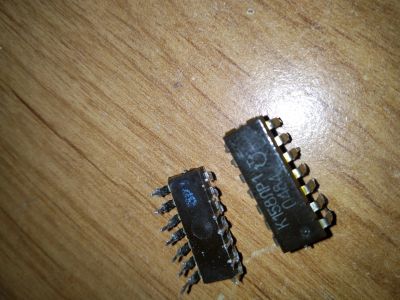

Микросхема К158ЛР1

Микросхема представляет собой 2 логических элемента 2-2И-2ИЛИ-НЕ. Содержит 32 интегральных элемента.

Назначение выводов:

1 — вход X5;

2 — вход X1;

3 — вход X2;

4 — вход X3;

5 — вход X4;

6 — выход Y1;

7 — общий;

8 — выход Y2;

9 — вход X7;

10 — вход X8;

11 — свободный;

12 — свободный;

13 — вход X6;

14 — напряжение питания.

Электрические параметры:

Номинальное напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 В ±5%

Выходное напряжение низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,3 В

Выходное напряжение высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . ≥ 2,4 В

Входной ток низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ -0,35 мА

Входной ток высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 20 мкА

Входной пробивной ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,2 мА

Ток короткого замыкания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -4…-13 мА

Ток потребления лог. 0 (лог. 1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 2 мА

Мощность потребления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 10,5 мВт

Время задержки распространения при включении (выключении) . . . . . . . ≤ 60 нс

Нагрузочная способность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
