Микросхема К155ИЕ5
Описание
Состояние | Новое |
Тип выводов | Для монтажа в отверстие |

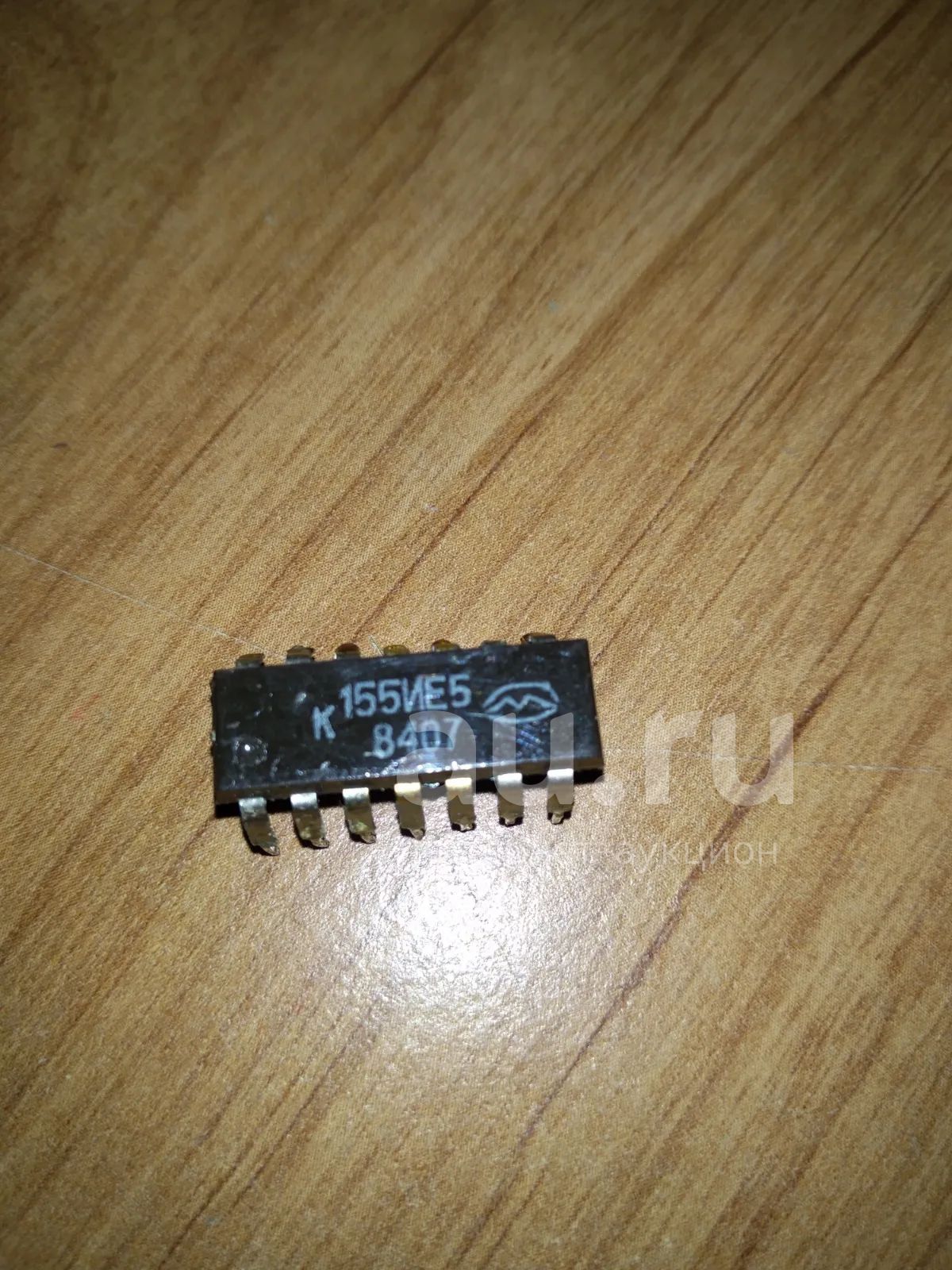

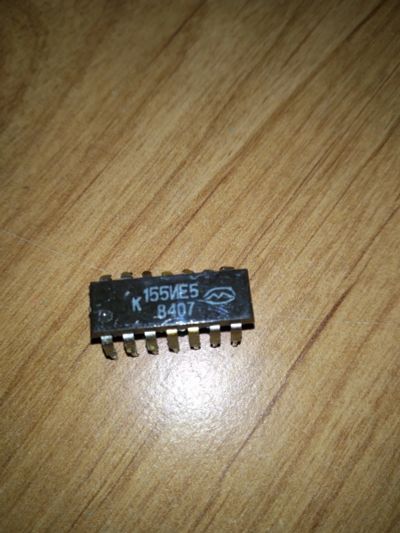

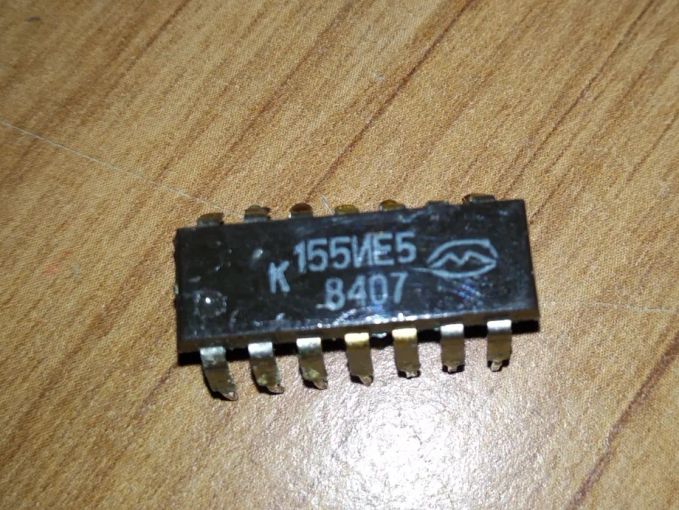

К155ИЕ5
Микросхемы К155ИЕ5 представляют собой двоичный счетчик.
Каждая ИС состоит из четырех JK-триггеров, которые соединены соответствующим образом для образования счетчика-делителя на 2 и 8.
Изготовлены по ТТЛ технологии и предназначены для использования в радиоэлектронной аппаратуре общего назначения.
Выпускаются в 14-выводном прямоугольном пластмассовом корпусе с выводами для монтажа на печатную плату через отверстия.
Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.
Корпус К155ИЕ5 типа 201.14-1, масса не более 1 г.
Зарубежный аналог: SN7493 Texas Insruments, Inc.
Предельно допустимые режимы эксплуатации:
- Напряжение питания .......... 4,75 - 5,25 В;
- Входное напряжение низкого уровня .......... < 0,4 В;
- Входное напряжение высокого уровня .......... > 2,4 В;
- Входной ток низкого уровня .......... < 16 мА;
- для К155ЛЕ5, К155ЛЕ6 .......... < 48 мА;
- Выходной ток высокого уровня .......... < -0,8 мА;
- для К155ЛЕ6 при Уон = 2В .......... < -42,4 мА;
- Емкость нагрузки .......... < 15 пФ;
- Длительность фронта и среза входного импульса .......... < 150 нс;
- Температура окружающей среды .......... -10 + 70 °С.
