Микросхема К155ИР1

К155ИР1

Микросхемы К155ИР1 представляют собой четырехразрядный универсальный сдвиговый регистр.

Изготовлены по ТТЛ технологии и предназначены для использования в радиоэлектронной аппаратуре общего назначения.

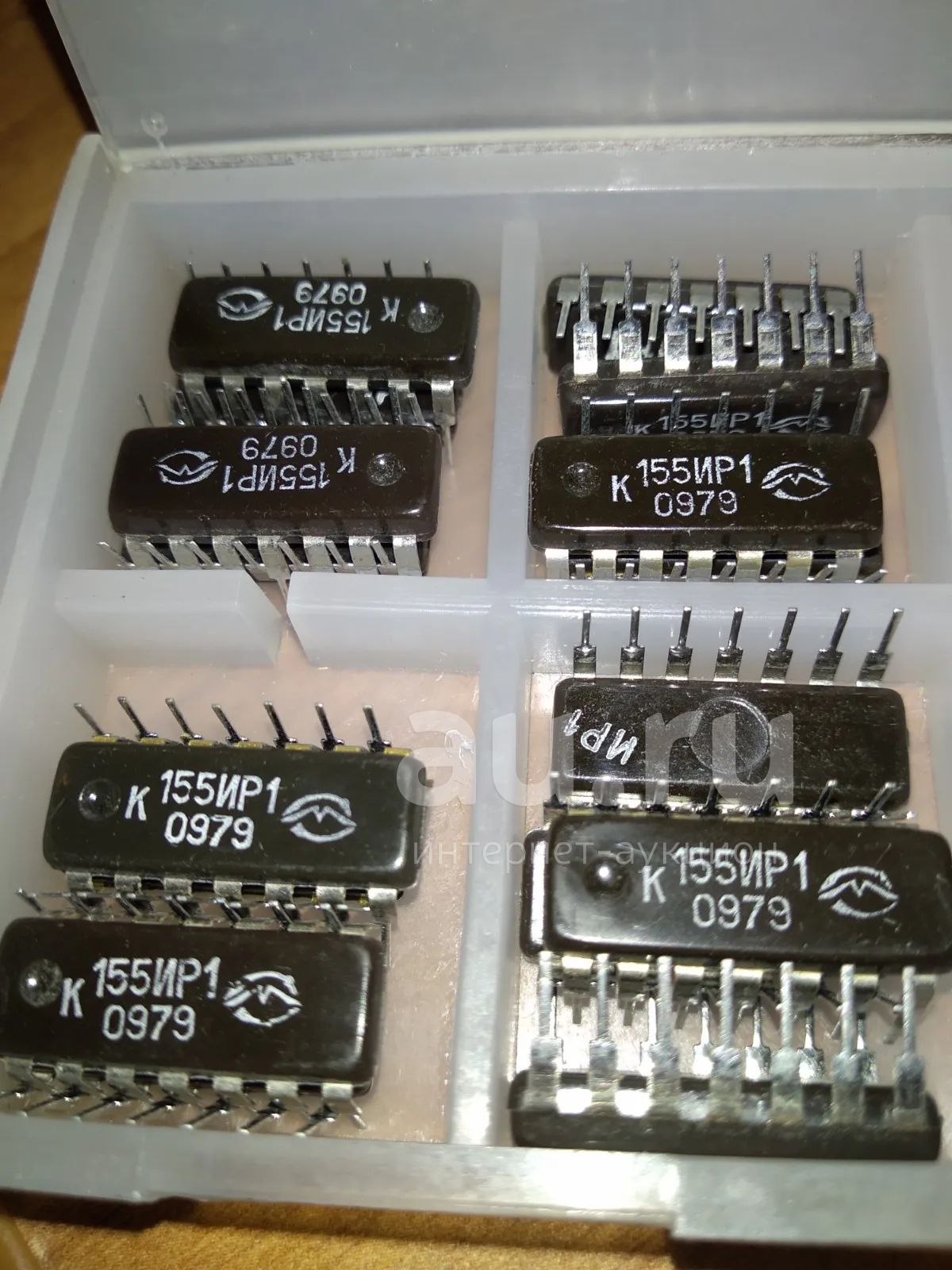

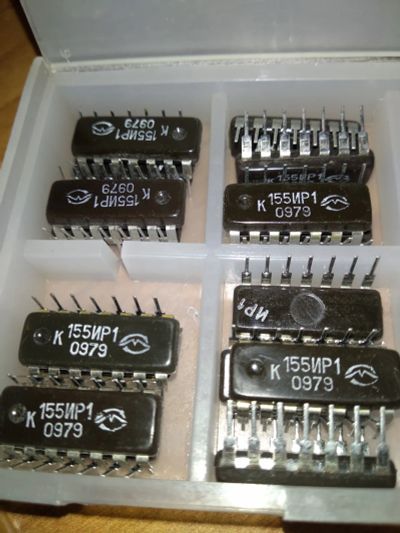

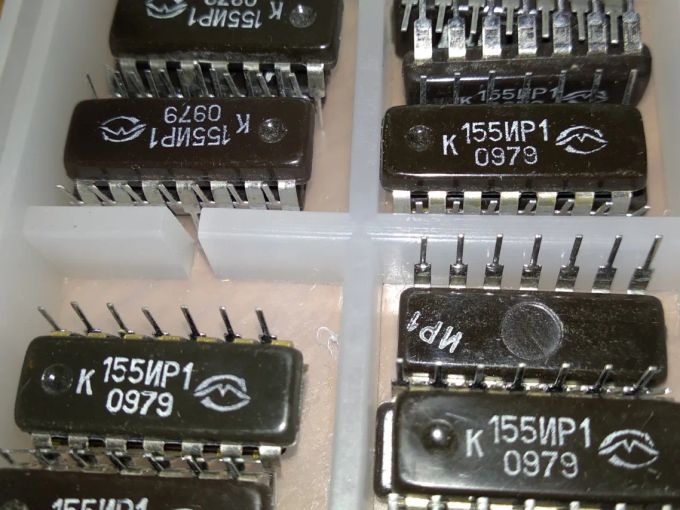

Выпускаются в 14-выводном прямоугольном пластмассовом корпусе с выводами для монтажа на печатную плату через отверстия.

Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

Содержат 177 интегральных элементов.

Корпус К155ИР1 типа 201.14-1, масса не более 1 г.

Категория качества: «ОТК».

Технические условия: бК0.348.006ТУ.

Зарубежный аналог: SN7495 Texas Insruments, Inc.

Предельно допустимые режимы эксплуатации:

- Напряжение питания .......... 4,75 - 5,25 В;

- Входное напряжение низкого уровня .......... < 0,4 В;

- Входное напряжение высокого уровня .......... > 2,4 В;

- Входной ток низкого уровня .......... < 16 мА;

- для К155ЛЕ5, К155ЛЕ6 .......... < 48 мА;

- Выходной ток высокого уровня .......... < -0,8 мА;

- для К155ЛЕ6 при Уон = 2В .......... < -42,4 мА;

- Емкость нагрузки .......... < 15 пФ;

- Длительность фронта и среза входного импульса .......... < 150 нс;

- Температура окружающей среды .......... -10 + 70 °С.
