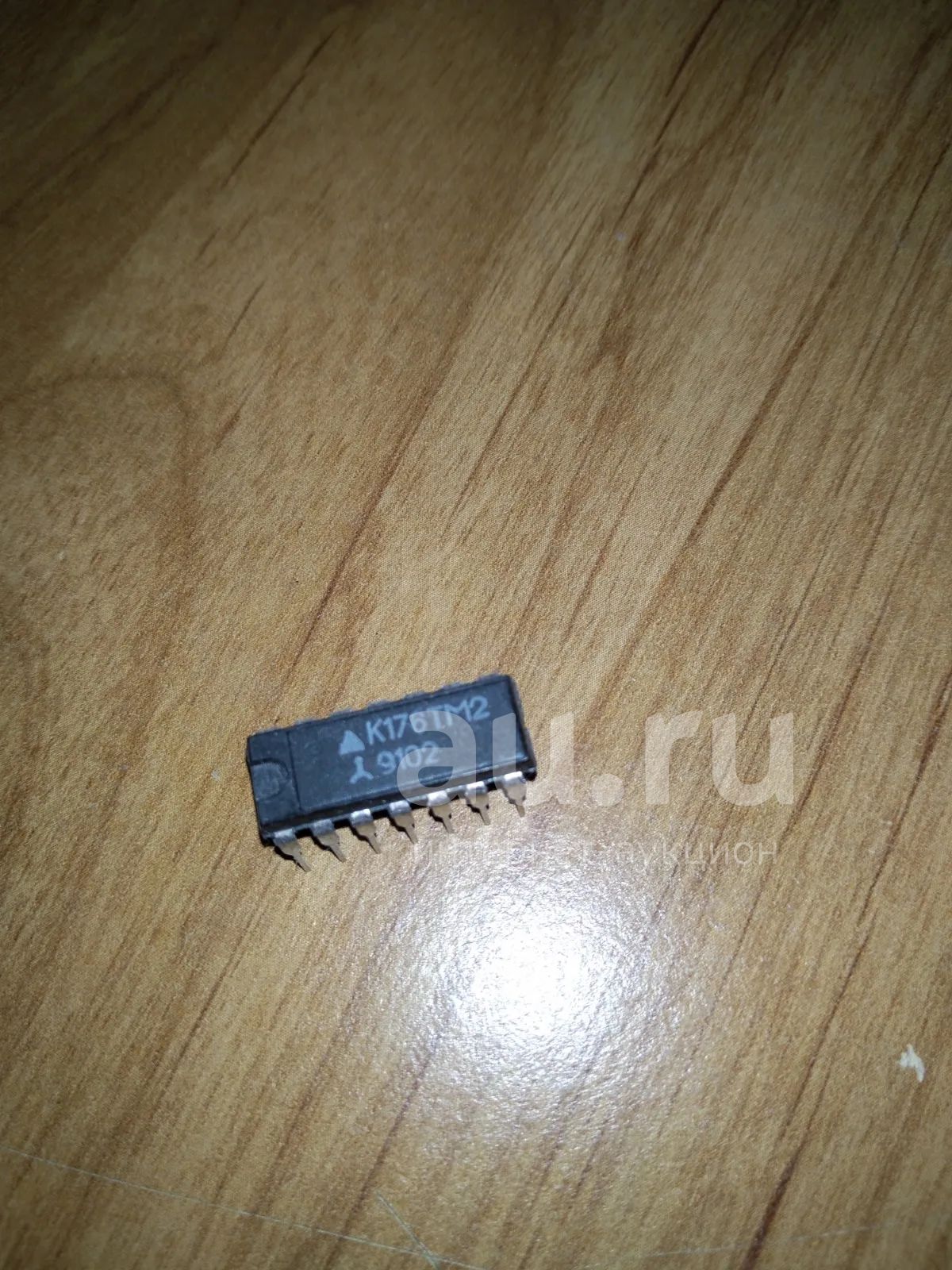

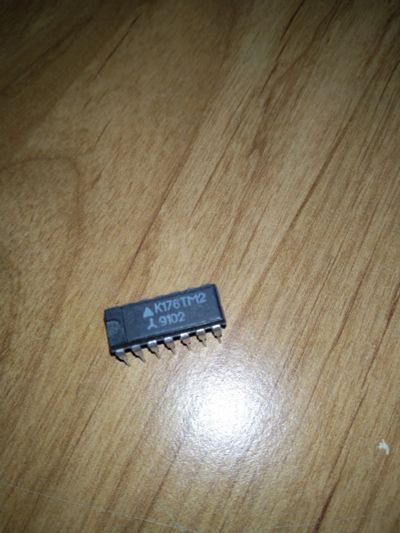

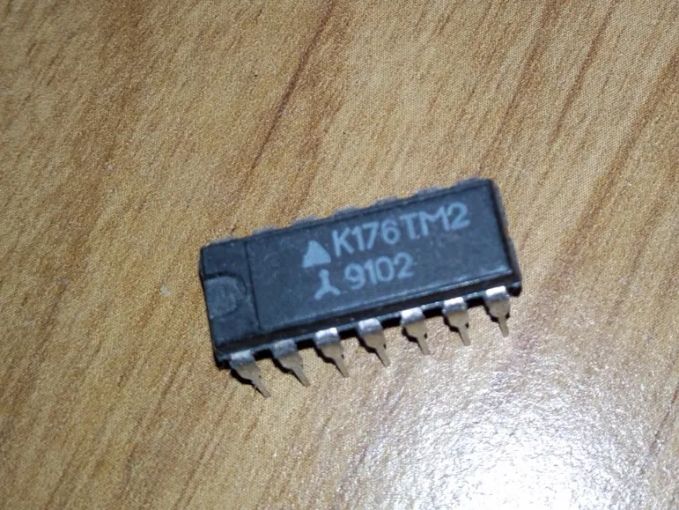

Микросхема К176ТМ2

Двухтактный D-триггер микросхемы К176ТМ2 работает следующим образом:

По фронту первого импульса синхронизации на входе C логический уровень со входа D записывается в первый однотактный D-триггер.

По фронту второго синхроимпульса на входе C информация записывается во вторую ступень триггера и на выходе Q устанавливается уровень, присутствовавший на входе D перед первым синхроимпульсом.

Таким образом, на выходе двухтактного D-триггера сигнал задерживается на один такт (период следования синхроимпульсов).

Входы установки (S) и сброса (R) не зависят от импульсов синхронизации т.е. являются асинхронными. Они имеют активный высокий уровень (лог."1").

Поступление высокого уровня на один из входов R или S устанавливает обе ступени D-триггера соответственно в "0" или "1" независимо от состояния входов C и D.

Длительность импульса синхронизации на входе C должна быть не менее 100нс с крутизной фронта не менее 5мкс.
