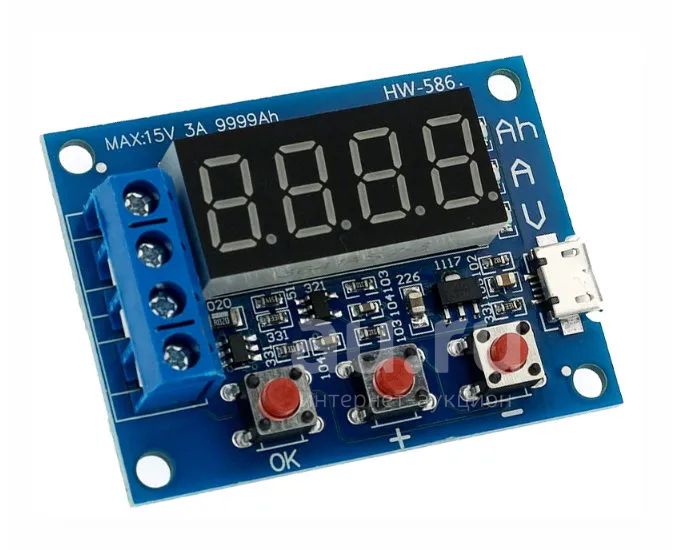

Тестер емкости аккумуляторов 0-15V 0-3A 0-9999Ah

В процессе тестирования аккумуляторов нагрузочное сопротивление сильно нагревается

Спецификация:

Напряжение питания: DC4.5-6В (микро разъем USB)

рабочий ток: менее 70мА

разрядное напряжение: 1.00v-15.00v, разрешение 0.01v

поддерживается ток: максимальный 3.000 А, разрешение 0.001 А

Максимальная погрешность измерения напряжения: 1% + 0.02

Максимальный погрешность измерения тока: 1.5% ± 0.008a

Максимальный диапазон емкости батареи: 9999 АН (1AН = 1000mAh).

БОльшее значение включается путем сдвига десятичной точки. Когда оно меньше чем 10Ah - будет отображать x.xxx до 10Ah, если больше 10Ah - будет отображать xx.xx, и так далее.

размер платы: 50 х 37мм

Как использовать:

1. Перед тестированием аккумулятор должен быть полностью заряжен.2. Подключить аккумулятор плюсовой выход к положительному входу, минусовой выход к отрицательному входу, при переполюсовке подключения плата выходит из строя.

3. Для запуска тестирования нужно нажать на кнопку "OK", индикатор тестера начнет мигать. Теперь можно задать конечное напряжение разряда аккумулятора кнопками "+" или "-" с шагом 0,01В, после настройки нажимаем еще раз на кнопку "OK", чтобы начать тестирование.

4. После начала теста, тестер включит нагрузку управления электронного коммутатора, тестовые данные будут попеременно показывать емкость(ах), текущий ток разряда (а) и напряжение аккумулятора (v). Когда напряжение аккумулятора достигает напряжения завершения установки, управление нагрузкой выключает тестер, индикатор быстро мигает, и на дисплее отображается фактическая емкость аккумулятора.

Коды ошибок и их значения

Err1: Напряжение аккумулятора выше 15В

ERR2: Напряжение аккумулятора ниже, чем установленное пороговое напряжение разряда

ERR3: Большое сопротивление нагрузки, слишком маленький ток

Err4: Перегрузка по току (ток превышает 3.1A)
