Описание лота

Состояние
Новое

Станок продан. Срок производства от 3-х до 4-х с половиной месяцев. в производстве в данный момент станок этой серии но с рабочим полем 600х600х250мм срок готовности 45 дней.

Коротко : бескомпромиссный по универсальности станок!

Обработка (фрезеровка-фрезерование) стали на данном станке

без спец-эффектов и заглушки работы станка, без ускорения , все как есть, в хорошем качестве.

Обработка (фрезеровка-фрезерование) алюминиевого сплава Д16 на данном станке

Без спец-эффектов в хорошем качестве, без заглушки звуков работы (как есть на самом деле с двух камер)

Обработка (фрезерование-фрезеровка) чугуна СЧ25 на данном станке

Предназначен для обработки различных материалов : чугун, сталь, цвемет, пластики и да , иконы и 3D пано он с легкостью осилит их можно , хоть из чугуна и стали делать, не говоря уже о древесине! Максимально допустимая масса заготовки : не более 200 кг

Жесткость станка обусловлена продуманной до мелочей конструкцией: ЛИТОЙ ЧУГУННЫЙ ПОРТАЛ С ПРОСТО ОШЕЛОМЛЯЮЩИМ КОЛИЧЕСТВОМ РЕБЕР ЖЕСТКОСТИ и нам этого было мало, стойки портала и портал это единая целая деталь она не просто несет нагрузки , она их поглощает, предельно жесткий, термически стабильный, очень точный, и конечно же универсальный! Гофрозащита есть! СОЖ есть!

Так как мы производитель, то станок может быть немного изменен для именно "Ваших задач"

На него может быть легко установлена 4-я (именно с этим терминалом управления) и 5-ая ось (с Другим терминалом управления ЧПУ) , возможно изменение размеров, и конечно же установка иного интерфейса для управления!

Да и к стати к данному терминалу управления, подготовили для вас емкую и простую инструкцию, от запуска, и остановки, до продолжения работы после экстренного выключения электроэнергии (терминал удобен, прост в освоении, позволяет писать УП напрямую, и конечно перед тем как его предлагать, проверили данный девайс на своем производстве, полтора года с ним прошли незаметно, работает стабильно, выполняет ответственную работу, мы с уверенностью можем его вам рекомендовать.


Технические характеристики

Назначение.

Фрезерный станок с ЧПУ модели Фрезерный станок с ЧПУ модели PROFCNC ST 6060 HARD RG 250 SERVO C5 TBI предназначен для выполнения фрезерных и гравировальных работ на различных материалах таких как: чугун различных марок, стали типа ст3 ст4 ст40, различных цветных металлов и сплавов на их основе, и других, древесина различной породы и фанера разных сортов, пластик, акрил, фторопласты, капролон и т.д.

Технические параметры:

·Размер рабочего поля не менее (ШхДхВ), мм: 600 х 600 х 250 (не менее) ход по оси-Z не менее 265мм

· Габариты станка (механика) в мм.: 1300 х 1150 х 1900 размеры могут изменяться по причине усовершенствования оборудования.

· Масса: не более 1100 кг


· Число оборотов шпинделя, об/мин: 1800 – 18000

· Охлаждение шпинделя –жидкостное (тосол, антифриз, спирт)

· Рабочая подача (оси X, Y, Z) мм/мин: 0,2 – 6000

· Повторяемость, мм: не более 0.025мм/500мм хода (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)

· Дискретность позиционирования 0.001мм

· Прямолинейность по всем осям не более чем 0.03мм/600мм хода

· Отклонения по плоскостности: по осям X и Y не более чем 0.02мм на всем рабочем поле

· Перпендикулярность X-Y не более 0.03мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)

· Перпендикулярность X-Z не более 0.03мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)

· Перпендикулярность Y-Z не более 0.03мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)

· Тип цанги: ER20

· Электропитание от сети 380 В, 50 гц.


Спецификация станка

PROFCNC ST 6060 HARD RG 250 SERVO C5 TBI

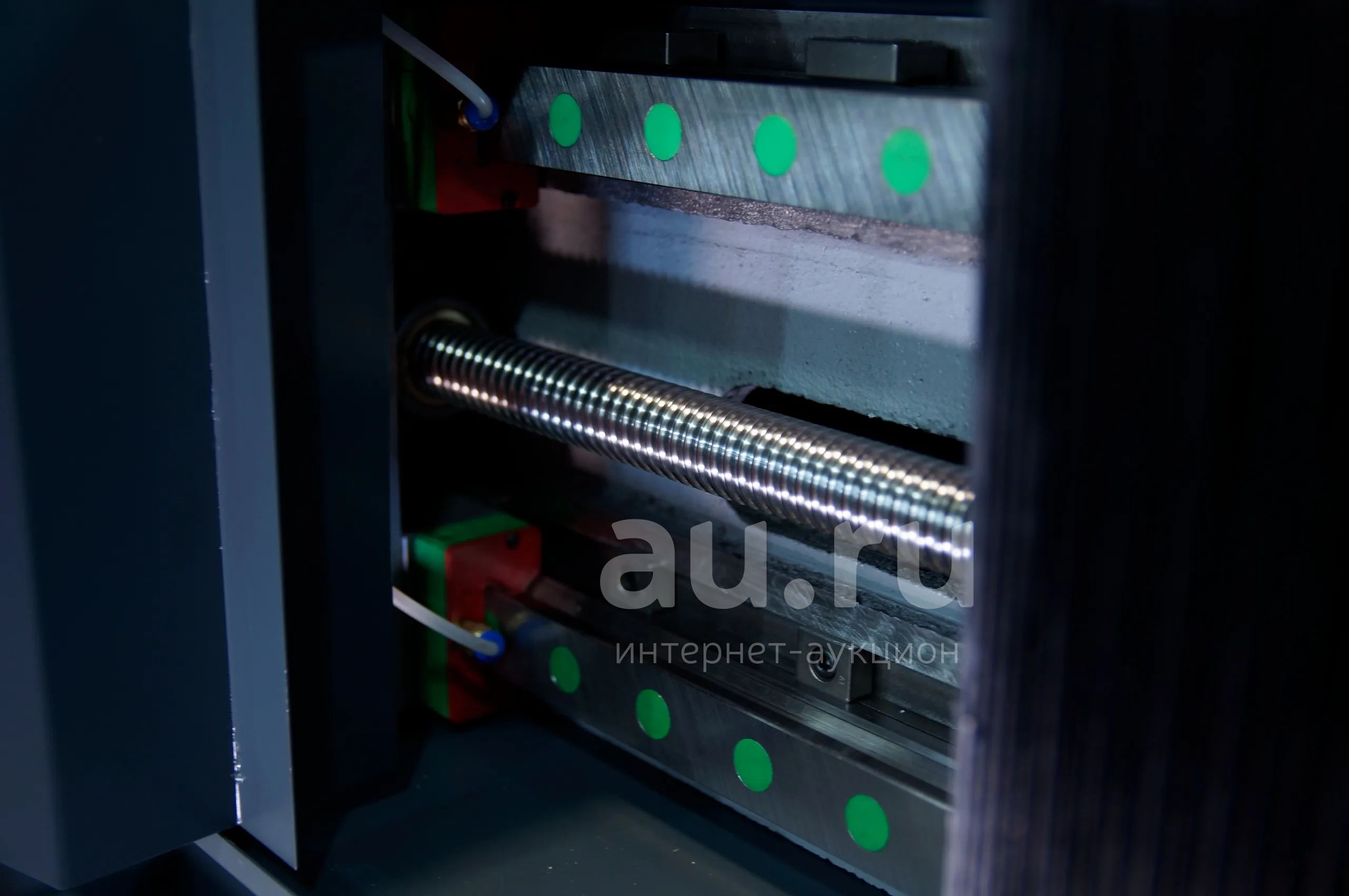

Направляющая системы линейного перемещения, RGR30R H HIWIN (Taiwan)

Блок системы линейного перемещения , RGH30CAZAH, HIWIN (Taiwan)

Винт ШВП 2505 C5 шлифованные + гайка двойная, TBI Motion (Taiwan)

Сильфонные муфты , размер 60*40 мм

Крепление гайки ШВП Стандарт

Опоры винта ШВП + Радиально упорные подшипники HM15

Комплект сервопривода 1,0 кВт H3N-TD

Терминал управления XCMCU XC609 + плата расширения + пульт с генератором импульсов + блок ПК + настройка + стойка терминал.

Импульсный блок питания 24В 1А 25Вт MW

Крепление шпинделя 105мм

Шпиндель 4,5кВт, 4-е подшипника, жидкостное охлаждение, цанга ER20, 1800-18000 об/мин, GDK105-9Z/105, 380В

Частотный преобразователь VFD-M 5,5 KW 380В

Цанги ER20 комплект (14 шт.) 1-12мм

Гайка Шпинделя ER20 высокоточная (динамическая балансировка)

Шланг ПВХ 5*8мм

Чиллер - охладитель CW-3000 DN ver.1 с магнитным датчиком потока

Гибкий кабель канал с внутренним размером 18*50 мм

Гибкий кабель канал с внутренним размером 25*50 мм

Кабель экранированный супер-гибкий TRVVP 4*0,75 мм

Кабель экранированный супер-гибкий TRVVP 6*0,2 мм

Кабель сигнальный супер-гибкий RVVT 3*0,2 мм

Датчики концевые высокоточные Y, X, Z

Противоскользящие опоры комплект

Собранная электрическая часть станка (настройка + тесты + поверка)

Опорная станина (подставка , тумба)

Централизованная система смазки направляющих и ШВП (цифровая-настраиваемая)

Замкнутая система подачи CОЖ. Усиленная с защитой (ванна для слива СОЖ + бак для сбора и фильтрации СОЖ 2-х ступенчатый + насос мембранный для усиленной подачи СОЖ + шланги + насадка на шпиндель с 3-х точечной подачей и защитой от разбрызгивания СОЖ.

Датчик для измерения длины рабочего инструмента высокоточный + E-STOP

Установка гофрированной защиты по всем осям (X, Y, Z)

Станина станка 600 х 600 х 250 (ST 6060)

Набор фрез ZCC-CT для обработки цветных металлов и сплавов на их основе (10 фрез)


И да если вы из другого города, и необходима доставка, а помимо доставки необходимо установить станок в сложно-доступное помещение, то и такое возможно, пример отправки разобранного на 6-ть частей фрезерного станка серии ST в специально разработанной для этого упаковке, с силовыми каркасами.

Условия передачи

PROFCNC (cncsam.ru) Производство фрезерных станков с ЧПУ! Тел: +79676090452! Адрес : ул. Кутузова 92 д. стр. 29. https://go.2gis.com/oecg35

Доставка по городу

Вам необходимо заблаговременно сообщить о времени вашей готовности приемки оборудования. В стоимость товара включена доставка по г. Красноярску, или доставка до ТК г. Красноярска. Доставка с 10:00 до 18:00 пн-пт (сб-вс -доставка не осуществляется) Стоимость доставки может отличаться в зависимости от отдаленности района. В стоимость доставки которая отдельно обсуждается с представителем компании всегда входит мягкая упаковка для защиты оборудования от различных погодных явлений (дождь,снег,град)
Красноярск, Первомайский
Увеличить карту

Доставка в другие города

Доставка по РФ и РБ ТК КИТ (GTD, КАШАЛОТ), DPD, Байкал сервис, Энергия, DHL, ПЭК.
