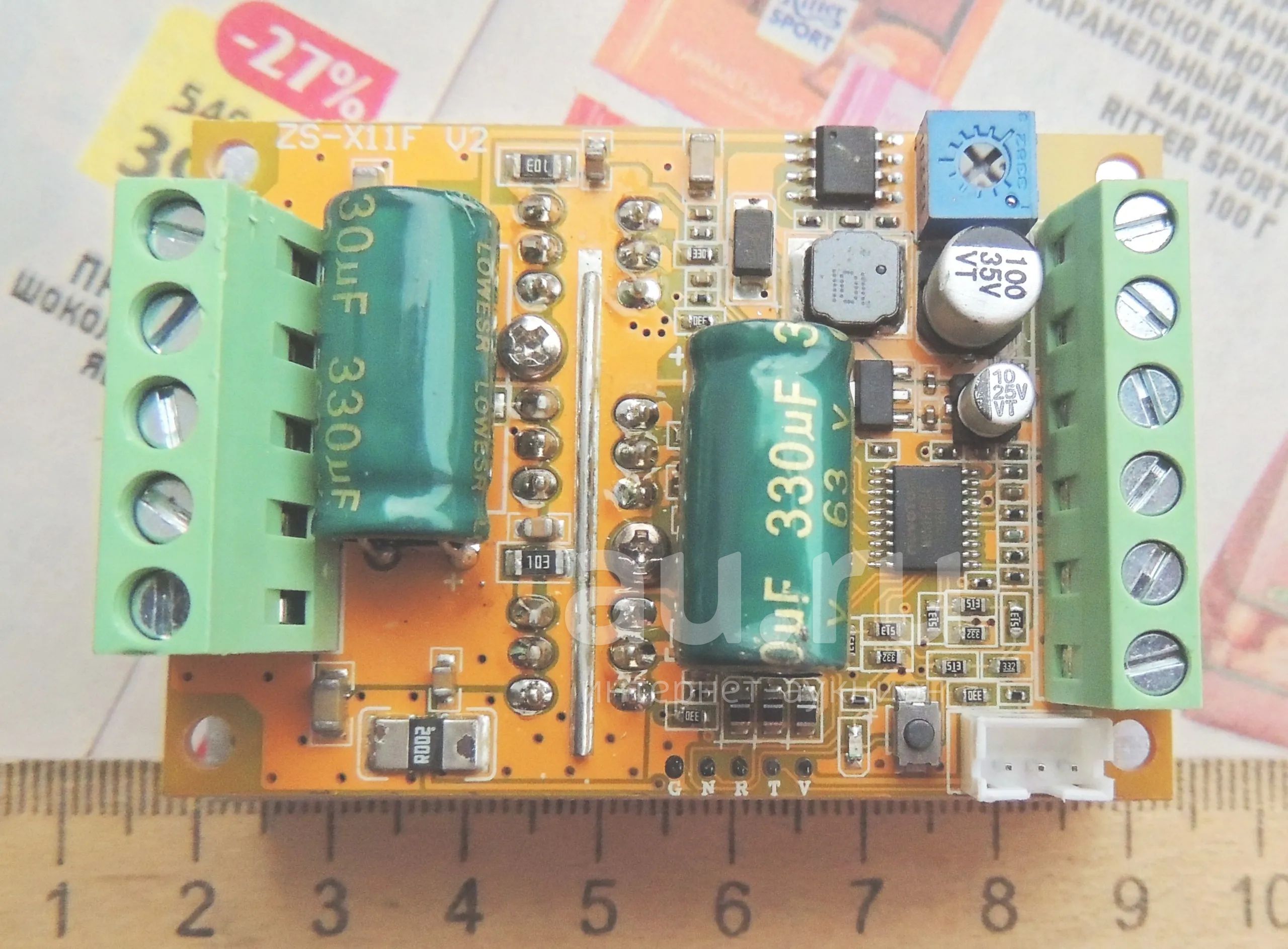

Печатная плата - контроллер управления бесколлекторным двигателем, контроллер бесколлекторного двигателя мощность до 380 Вт, без поддержки датчиков Холла.

Печатная плата - контроллер управления бесколлекторным двигателем, мощность до 380 Вт, без поддержки датчиков Холла.

Характеристики материнской платы:

Название продукта: zs-x11f-2

Рабочее напряжение: 6,5 - 50 В

Потребляемый ток: номинальный 16 A, максимальный с воздушным охлаждением 30 A

Максимальная мощность: 380 Вт

Защита от перегрузки по току: Да

Защита от блокировки ротора: Да (после блокировки ротора ток автоматически отключается и запускается с интервалом)

Защита от перегрева: Да (мощность уменьшается в два раза)

Максимальная скорость: 224000 об/мин (2 полюса двигателя), 74000 об/мин (6 полюсного мотора), 40000 об/мин (12 полюсного мотора), 35000 об/мин (14 полюсного мотора).

Размеры изделия: 63 х 45 х 31 мм

Вес: около 76 г

Меры предосторожности:

1. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате (даже кратковременно)

2. Не допускайте короткое замыкание на соединениях фаз двигателя. Первые запуски двигателя с неизвестным состоянием следует проводить с ограничением потребляемого тока и при удовлетворительной работе в таком режиме подавать необходимый ток. Не допускать касания модуля проводниками под напряжением.

3. Не подключайте к двигателю, который, очевидно, несовместим с напряжением модуля управления, током или мощностью.
