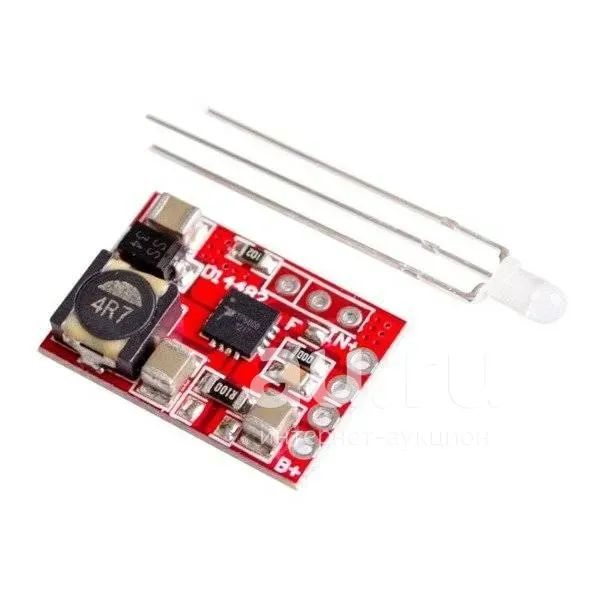

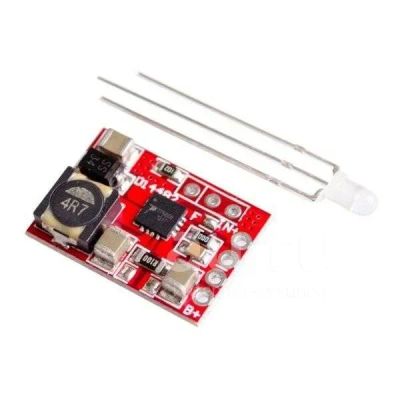

TP5000 контроллер заряда Li-Ion и LiFePo4 до 2 ампер (аналог TP4056) (бк16)

Описание:

1. Размер печатной платы: 21,5*14,5*4,2 мм

2. Вход напряжение: DC 4,5-9V (рекомендуется не должна превышать 7V)

3. Выход напряжение: DC 4,2 V/3,6 V (по умолчанию 4,2 V)

4. Выходной ток: 1A (по умолчанию макс.)

5. Светодиодный индикатор: зарядка-красный/зеленый мигающий, заряженный-зеленый

6. Особенности: Зарядка для литиевая батарея (4,2 V) и литий-железо-фосфатный аккумулятор (3,6 V)

7. Режим переключения:

1>. F точка сварки для литиевой батареи и выход 4,2 V

2>. F точечной сварки с открытыми для литий-железо-фосфатный аккумулятор и выход 3,6 V

8. Отрегулируйте выходной ток (необходимо изменить два значения сопротивления на отметке «Санья»):

1>. По умолчанию Сварка 1 шт R100 (0.1ом) резистор и выход 1A (макс.)

2>. Сварка 1 шт. 0.2ohm резистор рядом с R100 и выход 1.5A (макс)

3>. Сварка 1 шт 0.1ом резистор рядом с R100 и выход 2A (макс)

4>. Удалено R100 и сварка 1 шт. 0.2ohm резистор на месте и выходе 0.5A

5>. Требуется дополнительный теплоотвод, если выходной ток более 1 А.
