Антенный усилитель Elconn SWA-30-5 (30dB, 5в) для DVB-T2

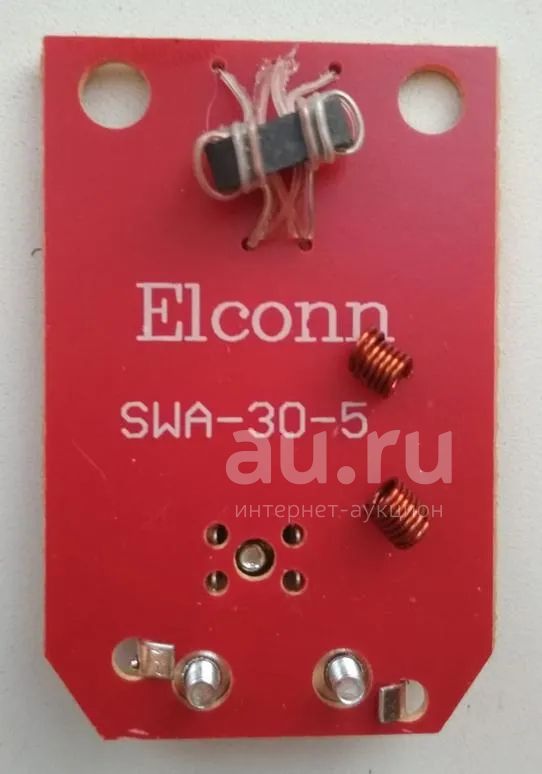

SWA-30-5 - пластинчатый антенный усилитель для усиления сигналов эфирного аналогового и цифрового DVB-T2. Имеет коэффициент усиления 30 дБ, напряжение питания +5 в.

Усилитель предназначен для усиления всех цифровых DVB-T2 и дециметровых телеканалов на частотах 471-822 МГц. (рекомендуется для расстояний до 80 км от телецентра😉. Вещание цифровых эфирных телеканалов в Красноярске идет на двух частотах, каждая из которых содержит пакет из 10 телеканалов, который называется мультиплексом. 1-й мультиплекс - 506 МГц, 2-й мультиплекс - 666 МГц.

Главным преимуществом усилителя является входной фильтр 3-го порядка, который не только формирует абсолютно равномерную частотную характеристику во всём дециметровом диапазоне, но и отсекает все радиосигналы и помехи на частотах ниже 470 МГц (телеканалы метрового диапазона, радиоканалы УКВ и FM, каналы радиолюбительской связи 145 МГц и радиоканалы интернета LTE 4G 450 МГц😉.

За счёт ООС (отрицательной обратной связи😉, применённой в выходном усилительном каскаде, коэффициент усиления SWA-30-5 не превышает 30-32 дБ.

Питание усилителя +5 В осуществляется от телевизора или цифровой приставки, а также от любого стабилизированного источника постоянного тока по антенному кабелю снижения.

• Диапазон рабочих частот………………....................... 471-862 МГц

• Коэффициент усиления МВ/ ДМВ…………................. 30-32 dB

• Коэффициент собственных шумов………................... 1,7 dB

• Максимальный выходной уровень сигнала………….. 108 dB/mkv

• Напряжение питания усилителя……………................. +5 В

• Волновое сопротивление выхода.................................. 75 Ом

• Волновое сопротивление входа.................................... 300 Ом

• Количество каскадов усиления…………....................... 2

• Максимальный потребляемый ток…………………....... 25 мА

• Диапазон рабочих температур………………………...... -40 /+50 гр.

• Габаритные размеры, длина / ширина / высота…….... 60х40х15 мм
