Светодиодный индикатор уровня стерео аудиосигнала 12 разрядов

Визуальные стили:

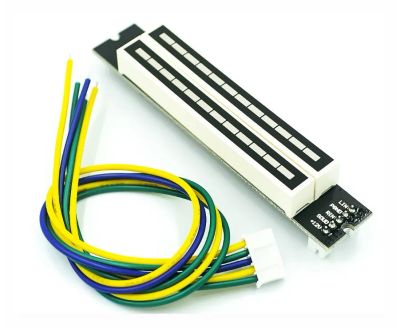

1. Классическое отображение "столбиком", как на приведённой в начале главы фотографии.

2. Отображение "столбиком" с фиксацией пикового уровня одиночным сегментом с последующим его падением.

3. Отображение "столбиком" с фиксацией пикового уровня одиночным сегментом с последующим его "отстрелом" вверх.

4. Растущий в обе стороны от центра столбик. В этом режиме при слабом сигнале может не светиться ни один сегмент (в остальных режимах нижний сегмент светится постоянно).

5. Отображение одиночным светящимся сегментом, который двигается вверх или вниз в зависимости от уровня сигнала.

6. То же, что и в предыдущем пункте, но с фиксацией пикового уровня одиночным сегментом с последующим его падением.

7. То же, что и в предыдущем пункте, но с фиксацией пикового уровня одиночным сегментом с последующим его "отстрелом" вверх.

Три варианта из перечисленных выше можно посмотреть в коротком видео

о настройках параметров отображения.

При долгом нажатии на кнопку индикатор входит в режим настроек. При этом в левом столбике индикатор отображает количеством светящихся сегментов значение настраиваемого параметра, а в правом - примерный "образец" его работы. Сам настраиваемый параметр меняется короткими нажатиями.

Итак, здесь можно настроить четыре параметра:

1. Яркость (5 уровней).

2. Скорость движения сегментов (5 уровней). Чем ниже установленный уровень, тем выше скорость движения сегментов.

3. Усиление сигнала (8 уровней). Чем ниже установленный уровень, тем усиление выше. Это пункт работает только для линейного режима отображения уровня сигнала (см. следующий пункт).

4. Установка либо линейного режима отображения сигнала, либо режима с автоматической регулировкой усиления (АРУ). Эта настройка - несколько специфическая. Линейный режим отображается тремя зелёными сегментами, АРУ - тремя красными.

Все настройки индикатор запоминает и они не пропадают при отключении питания.
