Печатная плата - контроллер управления бесколлекторным двигателем, контроллер бесколлекторного двигателя с поддержкой датчиков Холла, мощность до 500 Вт.

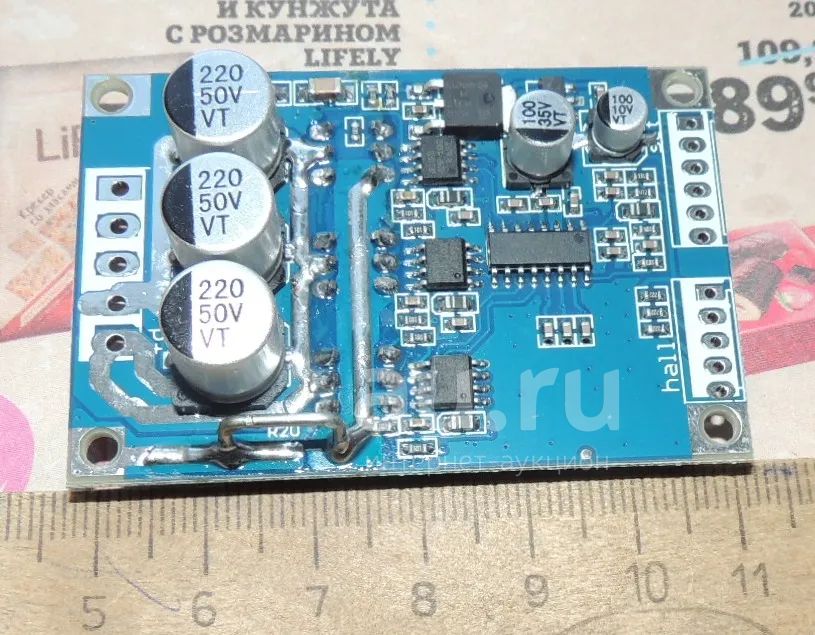

Печатная плата - контроллер управления бесколлекторным двигателем.

Рабочее напряжение: DC 12V-36V

Рабочий ток: 15 А или меньше

Мощность драйвера: 500 Вт или меньше

Скоростное напряжение: 0,1 в-5 В

Рабочая температура: -40 ~ 85 °C

Влажность: 90% RH

Защита стойла: Да

Включить управление: Да

Защита от перегрузки по току: Да

Сигнал контроля скорости: Да

Размер: 63*42*17 мм (Д * Ш * В)

Выход питания:

VCC (положительный источник питания)

GND (отрицательный)

MC (фазы двигателя W)

MB (фазы двигателя V)

МА (Фаза двигателя U)

сигналы контактов управления:

[GND] клемма заземления

[VR] вывод регулятора 0-5 в (соответствует 10 - 100 % частоты вращения двигателя)

Управление задним ходом [ZF] (подключение к 5 В или заземление может изменять направление вращения двигателя)

[M] импульсный выход тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)

[EL] клемма управления (подключчение к 5 В от заземления включает двигатель, с 5 В на массу останавливает двигатель)

[5 в] 5 в контрольный терминал

терминал датчиков Холла:

[5 В] положительное питание

[Ha] сигнал Холла

[Hb] сигнал Холла

[Hc] сигнал Холла

[GND] масса

Проводка:

Контрольный терминал для набора:

1. Потенциометр управления скоростью может быть подключен средним контактом к выводу скорости VR, крайними выводами к напряжению 5 В и клемме массы GND.

Контроллер управления бесколлекторным двигателем позволяет управлять бесколлекторным двигателем при использовании его в применениях, отличных от радиоуправляемого моделизма.
