500 руб.Модуль XH-M601 - собранная печатная плата контроллер заряда автомобил...
Цена
270 руб.
Количество: 6 в наличии
+7 913 533 XX XX
Магазин rchssfo
Цена
270 руб.
Стоимость одной покупки от 50 руб. Если лот стОит меньше - купите что-либо ещё!
Красноярск, Крупскойусловия доставки
+7 913 533 XX XX
Описание

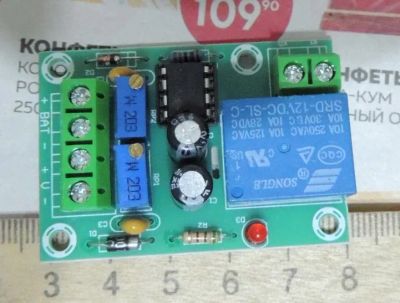

Модуль XH-M601 - собранная печатная плата контроллер заряда автомобильного аккумулятора, свинцового аккумулятора 12 вольт. Предназначен для поддержания нормального состояния, подзаряда автомобильного аккумулятора, другого свинцового аккумулятора 12 вольт при хранении или использовании как резервного источника питания. Устройство подключается к аккумулятору, питается от него, контролирует его напряжение и при необходимости включает и выключает зарядное устройство аккумулятора от сети. Схема включения платы - контроллера представлена на предпоследнем рисунке.
1. Напряжение контроллируемого аккумулятора: 13,8-14,8 В.
2. Напряжение включения реле: 12,4 В.
5. Напряжение отключения реле: 14,8 В.
6. точность регулирования напряжения: +/-0,1 В.
Регулировка потенциометрами:
1.RP1: Регулировка напряжения включения заряда аккумулятора (по часовой стрелке становится выше, против часовой стрелки становится ниже).
2.RP2: Регулировка напряжения выключения заряда аккумулятора (по часовой стрелке становится выше, против часовой стрелки становится ниже).
Условия передачи
Лот находится в г. КРАСНОЯРСКЕ, ул. ВЫСОТНАЯ, д 19. САМОВЫВОЗ.
Забрать лот можно после выкупа на сайте или понятного сообщения, какой лот вам нужен (ссылкой или номером лота), предварительно договорившись об этом, обычно:
В выходные дни с 10:00 до 23:00, в будние с 19:00 до 23:00 на Высотной 19, подъезд 4 (подписан).
В будние дни иногда могу передать некрупный лот на ул. Новосибирской, 64, с 8:40 до 17:30 (в пятницу до 16:15), если предупредите об этом заранее, в предыдущий день. ОБЯЗАТЕЛЬНО ПОЗВОНИТЕ, СОБИРАЯСЬ ЗА ЛОТОМ – могу не быть на месте.
Что - либо подобрать НА МЕСТЕ без предварительного сообщения, договорённости, замена лота на другой, неконкретное указание на лот в сообщении, в результате которого идентифицируется другой лот - плюс 250 руб к сумме покупки и большое время ожидания.
Возможна отправка лотов на такси, почтой России, транспортной компанией СДЭК за счёт покупателя. Безопасную сделку не выбирайте, не отправлю.
Расчёт наличными либо переводом на карту Сбер. Сдача всегда есть.
Красноярск, Крупской
Увеличить карту
Доставка в другие города
Возможна отправка лотов на такси, почтой России, транспортной компанией СДЭК за счёт покупателя. Безопасную сделку не выбирайте, не отправлю.
Расчёт переводом на карту Сбер.
Модуль - собранная печатная плата повышающий DC-DC (Step Up) импульсный преобразователь - стабилизатор напряжения регулируемый на микросхеме XL6019 , до 2,5 А ток выхода, вход 5 - 32 вольта, выход до 35 вольт.
190 руб.Выпрямитель (диодный мост) KBL410 на 4 А 1000 В.
30 руб.Кнопка, ключ нефиксируемый (при нажатии замыкает контакты, при опускании размыкает) с изображением символа сигнала и со светодиодной подсветкой разных цветов для использования на транспортном средстве, 16 мм.
370 руб.Интегральная микросхема LM1875T (LM1875) - усилитель мощности НЧ, 20 Ватт в корпусе TO-220-5.
50 руб.Переключатель, малогабаритный "галетный переключатель", галетник в формате переменного резистора на 2 поля и 3 положения (2P3T).
100 руб.Миниатюрный регулятор скорости, спидконтроллер (ESC), контроллер скорости для авто -, судо - моделей с коллекторным двигателем с реверсом, до 3А рабочий ток.
360 руб.Кабель, шнурок, хвостик с разъёмом гнездом и ответным штекером JST шаг 2,54 мм 3 PIN (3pin, 3 вывода) для размещения на печатной плате.
24 руб.Регулятор скорости, спидконтроллер для бесколлекторного двигателя, для бесколлекторных двигателей авиамоделей SM-DT110 V3, ток 6 A.
500 руб.Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Здравствуйте. Параметры звена charger желательно уточнить. Трансформатор и выпрямительный мост 10А, вольт на 15 например, годится?
30 июля 2022 23:22

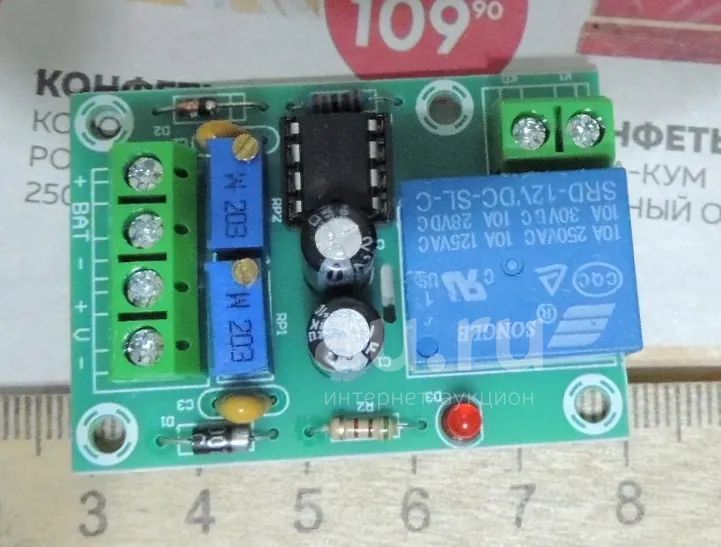

Коммутация осуществляется реле, его параметры нарисованы на его корпусе, хорошо видны на 2 фото, ток до 10 А при напряжении до 250 вольт, но контакты ведь не любят индуктивную нагрузку. Вот наверняка лучше бы современнвй импульсный источник питания или, в случае трансформатора, добавить симистор. К зарядному особых требований нет, так как платка сама мерит напряжение, желателен просто источник тока, не превышающий рекомендованный зарядный ток для используемого аккумулятора. Кстати, может, трансформатор можно включать через мощные лампочки вместо симистора, чтоб они защитили контакты от подгорания при включении в неудачной фазе?
31 июля 2022 07:42
