Описание

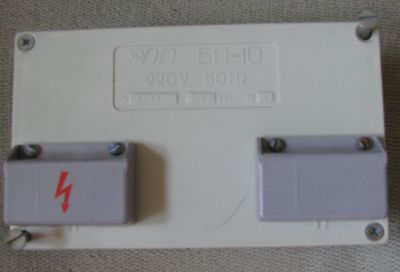

Блок питания БП-10 предназначен для питания токовых датчиков БД-10, применяемых в электрических исполнительных механизмах МЭО, МЭП, МЭМ и механизмах сигнализации положения МСП-1, МСП-94.
Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).
Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.
По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.
Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP20.
УСЛОВИЯ ЭКСПЛУАТАЦИИУсловия эксплуатацииИсполнениеУХЛ 4.2О4.2Температура окружающего воздуха, °С+5...+50-10...+55Относительная влажность воздуха, %30...8030...95при температуре, °Сдо 25до 35Частота вибрации, Гцдо 25до 25амплитуда вибросмещения, ммдо 0,1до 0,1Магнитные поля постоянные или переменные 50 Гц напряженность, А/мдо 400до 400
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ- Выходной стабилизированный постоянный ток (45±5%) мА на нагрузке до 1кОм.
- Напряжение питания 220В с допустимым отклонением от -10 до +15%.
- Потребляемая мощность не более 8ВА.
- Масса не более 0,5кг.
