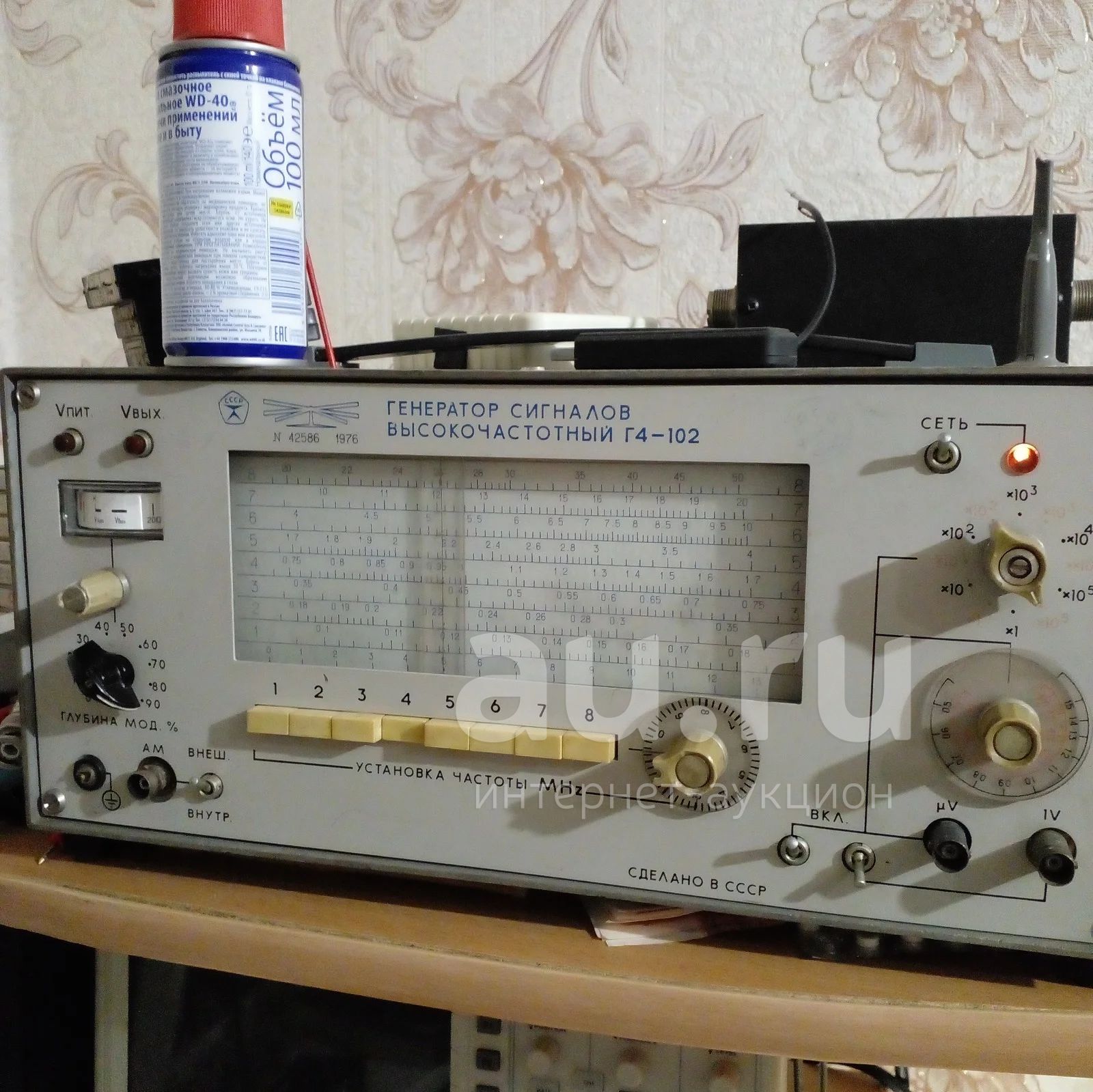

Генератор сигналов

Диапазон частот: 0,1 – 50 МГц.

Поддиапазоны:

• 0.10 … 0.20 МГц
• 0.20 … 0.40 МГц
• 0.40 … 0.80 МГц
• 0.80 … 2.00 МГц;
• 2.00 … 5.00 МГц
• 5.00 … 12.50 МГц
• 12.50 … 25.00 МГц
• 25.00 … 50.00 МГц

Основная погрешность установки частоты по шкале: 1 %.

Дополнительная погрешность при изменении температуры на 10 °С: 0,3 %+250 Гц.

Нестабильность частоты после прогрева в течении 1 час: 0,00025 F + 50 Гц.

Паразитная девиация частоты в режиме НГ: 0,000001 F+ 50 Гц.

Пределы изменения выходного калиброванного напряжения: 0,1 мкв – 500 мВ.

Наибольший уровень некалиброванного напряжения: 1 В.

Основная погрешность установки опорного напряжения: 12 %.

Основная погрешность установки ослабления аттенюатора: 18 %.

Нестабильность опорного напряжения после прогрева: 1 %.

Коэффициент гармоник выходного сигнала: 5 %.

Паразитная амплитудная модуляция в режиме НГ: 0,5 %.

Частота внутренней АМ: 1 кГц.

Пределы установки глубины модуляции: 0 – 90 %.

Основная погрешность установки глубины модуляции: 10 %.

Основная погрешность глубины модуляции при внешней модуляции: 5 %.

Напряжение внешнего модулирующего сигнала: до 1 В.

Диапазон частот внешней модуляции: 0,05 – 15 кГц.

Предел изменения глубины внешней модуляции: 0 – 90 %.

Коэффициент нелинейных искажений выходного сигнала: 5 %.

Девиация частоты при амплитудной модуляции с глубиной 30%: 0,000001 F + 250 Гц.

Время готовности к работе: 30 мин.

Рабочая температура: +10 + 35 град С.

Относительная влажность воздуха: 95 %.

Питание: 220 В, 50 Гц или 115 В, 400 Гц.

Потребляемая мощность: 15 В*А.

Масса: 8 кг.

Габариты: 360х160х200 мм.
