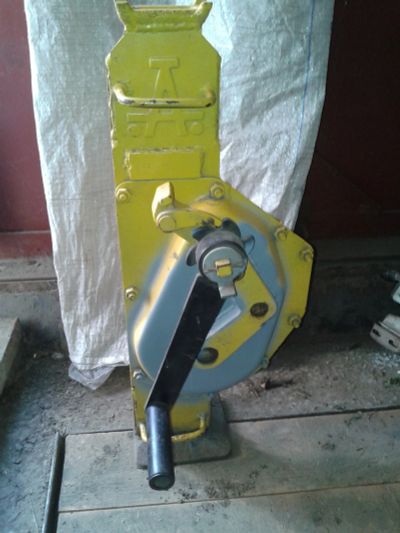

Реечный домкрат ДР-5

Масса - 38 кг

Размер (д/ш/в)- 330 х 280 х 710 мм

Грузоподъемность:

- на головку - 5 т

- на лапу - 5 т

Усилие на рукоятке - 200 Н

Высота от подошвы до лапы - 90 мм

Рабочий ход - 350 мм

Высота подхвата (высота от подошвы до лапы)-не менее 90 мм

Описание

Реечный домкрат ДР-5 производства Кубаньжелдормаш является устройством с ручным приводом, основное назначение которого – поднятие грузов во время проведения строительных, ремонтных и монтажных работ. Кроме того, он используется при предварительном подвешивании габаритных или тяжелых грузов перед их перемещением.

Основу конструкции составляет зубчатая односторонняя рейка с расположенной на верху опорной чашкой. Нижняя оконечность рейки образует «лапу», предназначенную для подъема груза, расположенного на низкой опорной поверхности.

Поднятие и опускание груза осуществляется посредством вращения ручки. Поднятый груз фиксируется в достигнутом положении при помощи стопорного устройства.

Реечный домкрат ДР-5 может эксплуатироваться при температуре до минус 40 оС.

Основные преимущества:

· Устойчивость

· Плавный подъем и точная фиксация груза на заданной высоте

· Компактность

· Надежность

· Простота обслуживания

· Оптимальное рабочее усилие

Устройство и основные принципы работы:

Домкрат состоит из стальной рейки, неподвижно стоящей на основании, корпуса и крышки. Корпус в верхней части оканчивается головкой, на которую опирается груз, в нижней части – лапой, предназначенной для подъема низко расположенных грузов.

Работа реечного домкрата осуществляется следующим образом: при вращении рукоятки корпус с грузом поднимается или опускается по рейке. Для удержания корпуса с грузом в определенном положении служит тормозное устройство. Оно состоит из собачки, установленной в неподвижной оси и храповика, свободно посаженного на муфте рукоятки между двумя нажимными кольцами из фрикционного материала. Ручки на корпусе домкрата служат для фиксации стропов при перемещении его грузоподъемным механизмом.
