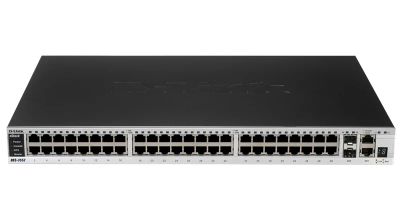

Коммутатор D-Link DES-3552/E 48-Port 10/100Mbps

Серия коммутаторов DES-3528/3552 xStack включает в себя стекируемые коммутаторы L2+ уровня доступа, обеспечивающие безопасное подключение конечных пользователей к сети крупных предприятий и предприятий малого и среднего бизнеса (SMB). Коммутаторы обеспечивают физическое стекирование, статическую маршрутизацию, поддержку многоадресных групп и расширенные функции безопасности. Все это делает данное устройство идеальным решением уровня доступа. Коммутатор легко интегрируется с коммутаторами уровня ядра L3 для формирования многоуровневой сетевой структуры с высокоскоростной магистралью и централизованными серверами.

Гибкое и экономичное стекирование по Ethernet

Коммутаторы серии DES-3528/3552 снабжены 24 или 48 портами Ethernet 10/100Мбит/с и поддерживают до 4-х uplink-портов Gigabit Ethernet. Если пользователям требуется обеспечить подключение таких беспроводных устройств, как IP-телефоны, сетевые камеры и точки доступа, можно использовать DES-3528P или DES-3552P, оборудованный 24 или 48 портами 10/100 Мбит с поддержкой PoE. Восемь из этих портов позволяют подключить устройства с мощностью до 30Вт на порт, в то время как остальные порты соответствуют стандарту 802.3af, обеспечивая выходную мощность PoE 15,4Вт на порт. Все это дает пользователям возможность подключения устройств как стандарта 802.3af, так и 802.3at (проект). Два комбо-порта 10/100/1000Base-T/SFP на передней панели обеспечивают гибкое подключение по меди или оптике. Расположенные на задней панели порты 10/100/1000Base-T могут использоваться и как порты стекирования с суммарной полосой пропускания 4 Гбит/с и как медные uplink-порты Gigabit Ethernet. Поддержка функции физического стекирования позволяет пользователям объединить в стек до 8 устройств. Коммутатор является хорошей альтернативой более дорогим коммутаторам на основе шасси.

Комплексная безопасность

Коммутаторы серии DES-3528/3552 xStack предоставляют широкий набор новейших функций безопасности, включая 802.1X Guest VLAN, управление доступом на основе MAC-адресов (MAC) и управление доступом на основе Web (WAC). Функция 802.1x Guest VLAN является комплексным решением безопасности для конечного пользователя, а функция WAC обеспечивает надежное управление доступом с дружественным пользователю механизмом аутентификации. Кроме того, коммутатор поддерживает функцию IP-MAC-Port Binding, позволяющую администратору создать связку IP-адрес источника – MAC-адрес источника – порт источника для проверки информации DHCP и блокировки нелегальных IP-адресов в целях обеспечения безопасности сети. Встроенная технология Safeguard Engine дает возможность DES-3528 идентифицировать и приоритезировать пакеты, предназначенные для CPU для предотвращения нарушения функционирования сети из-за вредоносного трафика и защиты коммутатора.

Улучшенная производительность и доступность сети

Коммутаторы серии DES-3528/3552 предназначены для сетей крупных предприятий и предприятий малого и среднего бизнеса (SMB), требующих высокого уровня безопасности и длительного периода работоспособности. Помимо этого коммутатор поддерживает статическую маршрутизацию, 4K VLAN, selective Q-in-Q, а также необходимое качество обслуживания QoS для работы критически важных приложений, и сервисы многоадресной рассылки. Благодаря использованию последней версии протокола Spanning Tree, поддержке резервного источника питания и функции Loopback Detection (расширенная функция D-Link, блокирующая порт, на котором обнаружена петля, тем самым предотвращая проблемы в сети независимо от работы STP-протокола), DES-3528 обеспечивает улучшенную производительность и доступность сети.

Дружественный пользователю интерфейс и экологичность

Коммутаторы серии DES-3528/3552 используют удобный в работе Web-интерфейс GUI 2.0 D-Link. Благодаря применению чипсетов нового поколения, коммутатор серии DES-3528/3552 поддерживает оптимальное энергопотребление, что позволяет сократить затраты на электроэнергию и избежать отрицательного влияния на окружающую среду. Использование пассивной системы охлаждения (без вентиляторов) обеспечивает бесшумную работу устройства и позволяет устанавливать его даже в тех местах, где требуется соблюдение тишины.

Интерфейсы

+ 48 портов 10/100 BASE-TX

+ 2 порта 10/100/1000 BASE-T

+ 2 комбо-порта 10/100/1000 BASE/SFP

+ 1 консольный порт RS-232

+ Гигабитные и 100BASE-FX (оптоволокно) SFP-порты

Производительность

+ Коммутационная матрица: 17,6 Гбит/с

+ Макс. скорость продвижения пакетов 64Байт: 13,1 Mpps

Программное обеспечение

Стекирование

+ Физический стек

- Полоса пропускания при стекировании до 4 Гбит/с

- До 8 устройств, объединенных в стек

+ Виртуальный стек:

- Поддержка D-Link Single IP Management (SIM)

- До 32 устройств, объединенных в виртуальный стек

Функции уровня 2

+ Таблица МАС-адресов: до 16 К записей

+ Управление потоком:

- Управление потоком 802.3х

- Предотвращение блокировок HOL

+ Поддержка Jumbo-фреймов до 9216 байт

+ Spanning Tree:

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP

- Фильтрация BPDU-пакетов

- Root Restriction

+ Loopback Detection (LBD)

+ ERPS (Ethernet Ring Protection Switching)6

+ Агрегирование каналов 802.3ad:

- До 8 групп на устройство, до 8 портов на группу

+ Зеркалирование портов:

- Режим One-to-One

- Режим Many-to-One

- Режим Flow-based (Зеркалирование на основе потока)

- Зеркалирование RSPAN

Многоадресная рассылка уровня 2

+ IGMP Snooping:

- IGMP v1/v2/v3 Snooping

- Поддержка 1K IGMP-групп

- IGMP Snooping Fast Leave на основе портов/хостов

- Функция Report Suppression

+ IGMP Proxy

+ Ограничение многоадресной рассылки по IP-адресам (IGMP-фильтрация):

- До 24 профилей фильтрации IGMP, 128 диапазонов адресов на профиль

+ MLD Snooping:

- MLD v1/v2 Snooping

- Поддержка 256 MLD-групп(будет расширено до 1K в будущих версиях ПО)

- MLD Snooping Fast Leave на основе портов/хостов

- Функция Report Suppression

VLAN

+ Группы VLAN:

- Макс. количество групп VLAN: 4K

+ GVRP:

- Макс.256 динамических групп VLAN

+ 802.1 Q Tagged VLAN

+ VLAN на основе портов

+ 802.1v VLAN протокол

+ Double VLAN (Q-in-Q):

- Q-in-Q на основе порта

- Selective Q-in-Q

+ VLAN Translation

+ VLAN на основе MAC-адресов

+ VLAN на основе подсети

+ ISM VLAN

+ Asymmetric VLAN

+ Private VLAN

+ VLAN Trunking

Функции уровня 3

+ Макс. кол-во IP-интерфейсов: 16

+ ARP Proxy

+ IPv6 Neighbor Discovery (ND)

Маршрутизация уровня 3

+ Маршрутизация между VLAN6

- Макс. 224 IPv4 routes

- Макс. 96 IPv6 routes

+ До 16 записей о статической маршрутизации6

+ Маршрут на основе политики

QoS

+ 802.1p

+ 8 очередей

+ Обработка очередей:

- Strict Priority

- Weighted Round Robin (WRR)

- Strict WRR

+ CoS на основе:

- Порта коммутатора

- VLAN ID

- Очередей приоритетов 802.1p

- MAC-адреса

- IPv4/v6-адреса

- DSCP

- Типа протокола

- Класса трафика IPv6

- Метки потока IPv6

- Номера порта TCP/UDP

- Содержимого пакетов, определяемых пользователем

+ Поддерживаемые действия с потоком:

- Добавление тега приоритета 802.1p

- Добавление тега TOS/DSCP

- Управление полосой пропускания

- Committed Information Rate(CIR), с шагом 64Кб/с

+ Three Color Marker

- trTCM

- srTCM

+ Congestion Control:

- SRED

+ Управление полосой пропускания:

- на основе порта (Ingress/Egress, мин. шаг 64 Кб/с)

- на основе потока (Ingress/Egress, мин. шаг 64 Кб/с)

Списки управления доступом (ACL)

+ До 1792 правил

+ ACL на основе:

- Очередей приоритетов 802.1p

- VLAN ID

- MAC-адреса

- Типа Ether

- IPv4/IPv6 адреса

- DSCP

- Типа протокола

- Номера порта TCP/UDP

- Класса трафика IPv6

- Метки потока IPv6

- Содержимого пакетов, определяемых пользователем

+ Статистика ACL

+ ACL на основе времени

+ ACL на основе VLAN

+ CPU Interface Filtering

Функции безопасности

+ SSH v2

+ SSL v3

+ Функция Port Security (безопасность на основе портов):

- До 64 MAC-адресов на порт/VLAN6

+ Управление широковещательным/ многоадресным/одноадресным штормом

+ Сегментация трафика

+ Функция IP-MAC-Port Binding (IMPB):

- Проверка ARP-пакетов

- Проверка IP-пакетов

- DHCP Snooping

- IPv6 ND Snooping6

- 500 записей на устройство

+ Функция D-Link Safeguard Engine

+ Фильтрация NetBIOS/NetBEUI

+ DHCP Server Screening

+ Предотвращение ARP Spoofing

+ Защита от атак BPDU

AAA (Аутентификация, авторизация, ведение учетных записей)

+ 802.1X:

- Управление доступом на основе портов

- Управление доступом на основе хостов

- Identity-driven Policy (VLAN, ACL6, QoS) Assignment

- Authentication Database Failover

+ Управление доступом на основе Web (WAC):

- Управление доступом на основе порта

- Управление доступом на основе хоста

- Identity-driven Policy (VLAN, ACL6, QoS) Assignment

- Authentication Database Failover

+ Compond Authentication

+ Guest VLAN

+ Microsoft® NAP

- Поддержка 802.1X NAP

+ Ведение учетных записей RADIUS

+ Аутентификация для доступа к коммутатору RADIUS/TACACS+

+ Учетные записи с 3-мя уровнями привилегий

Выполнение операций, Администрирование и Управление (OAM)

+ Диагностика кабеля

+ 802.3ah Ethernet Link OAM

+ 802.3ah D-Link Extension: D-Link Unidirectional Link Detection (DULD)6

+ 802.1ag Connectivity Fault Management (CFM)

+ ITU-T Y.17316

DDM (Digital Diagnostics Monitoring)

Да

Управление

+ Web-интерфейс

+ Интерфейс командной строки (CLI)

+ Сервер Telnet

+ Клиент Telnet

+ Клиент TFTP

+ ZModem

+ SNMP v1/v2/v3

+ Отправка сообщений о нештатных ситуациях traps

+ Системный Журнал

+ RMON v1:

- Поддержка групп 1, 2, 3, 9

+ RMON v2

- Поддержка ProbeConfig group

+ sFlow

+ LLDP

+ LLDP-MED6

+ BootP/DHCP-клиент

+ Автонастройка DHCP

+ DHCP Relay

+ DHCP Relay Option 60

+ DHCP Relay Option 61

+ DHCP Relay Option 82

+ Добавление тега PPPoE Circuit-ID

+ DHCP-сервер

+ Поддержка двух копий ПО (Dual Images)

+ Поддержка двух копий конфигурации (Dual Configuration)

+ Мониторинг CPU

+ DNS Relay

+ Команда отладки (Debug Command)

+ SNTP

+ Восстановление пароля

+ Шифрование пароля

+ ICM Pv6

+ Доверенный хост

MIB

+ RFC1065, 1066, 1155, 1156, 2578 MIB Structure

+ RFC1212 MIB Definition

+ RFC1213 MIB-II

+ RFC1215 MIB Traps Convention

+ RFC4188 Bridge MIB

+ RFC1157, 2571~2576 SNMP MIB

+ RFC1442, 1901~08, 2578 SNMPv2 MIB

+ RFC1757, 2819 RMON MIB

+ RFC2021 RMONv2 MIB

+ RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

+ RFC2674, 4363 Q-Мост/ P-Мост MIB

+ RFC2233, 2863 IF MIB

+ RFC2618 RADIUS Authentication Client MIB

+ RFC2620 RADIUS Accounting Client MIB

+ RFC2925 Ping MIB

+ D-Link Private MIB

Соответствие стандартам

+ RFC768 UDP

+ RFC791 IP

+ RFC792 ICMPv4

+ RFC2463, 4443 ICMPv6

+ RFC4884 Extended ICMP

+ RFC793 TCP

+ RFC826 ARP

+ RFC854 Telnet

+ RFC793 TCP

+ RFC 1321, 2284, 2865, 2716, 3580, 3748 Протокол EAP (Extensible Authentication Protocol)

+ RFC2571 SNMP Framework

+ RFC2572 Обработка и отправка сообщений SNMP

+ RFC2573 SNMP Applications

+ RFC2574 User-based Security Model for SNMPv3

+ RFC1981 Path MTU Discovery for IPv6

+ RFC2460 IPv6

+ RFC2461, 4861 IPv6 ND

+ RFC2462, 4862 IPv6 Stateless Address Auto-Configuration

+ RFC2464 IPv6 over Ethernet and Definition

+ RFC3513, 4291 Архитектура адресации IPv6

+ RFC2893, 4213 IPv4/IPv6 Dual Stack

+ RFC1112 Host extensions for IP multicasting

+ RFC2236 IGMPv2

+ RFC3376 IGMPv3

+ RFC4605 IGMP/MLD Proxying

+ RFC1027 ARP Proxy

+ RFC2475 Differentiated Service

+ RFC2597 Assured Forwarding PHB

+ RFC2598 An Expedited Forwarding PHB

+ RFC2697 Single Rate Three Color Marker

+ RFC2698 Two Rate Three Color Marker

+ RFC2246 SSL

+ RFC2138 RADIUS

+ RFC2139, 2866 RADIUS Accounting

+ RFC1492 TACACS

+ RFC2068, 2616 HTTP

+ RFC854 Telnet

+ RFC783, 1350 TFTP

+ RFC2570 SNMP

+ RFC3164 Системный Журнал

+ RFC3176 sFlow

+ RFC951, 1542 BootP

+ RFC2131 DHCP

+ RFC1769 SNTP

+ ITU-T G.8032 Ether Ring Protection Switching

Установка в стойку

Для установки в стойку 19”, высота 1U

MTBF

380,412 часов

Тепловыделение

112.87 БТЕ/час

Питание на входе

100~240В переменного тока, 0.8A (макс.), внутренний универсальный источник питания

Потребляемая мощность

33,1 Вт (макс.)

Дополнительный источник питания

DPS-200

Размеры

441 х 310 х 44 мм

Вес

4,09 кг

Рабочая температура

От 0° до 50°С

Температура хранения

От -40° до 70°С

Рабочая влажность

От 5% до 95% без конденсата

Электромагнитная совместимость

FCC Class A, CE Class A C-Tick, VCCI

Безопасность

CB, UL/cUL

Акустика

35,1 дБ при макс. скорости вентилятора

Сертификаты

MEF 9,14 EPL, EVPL, ELAN
