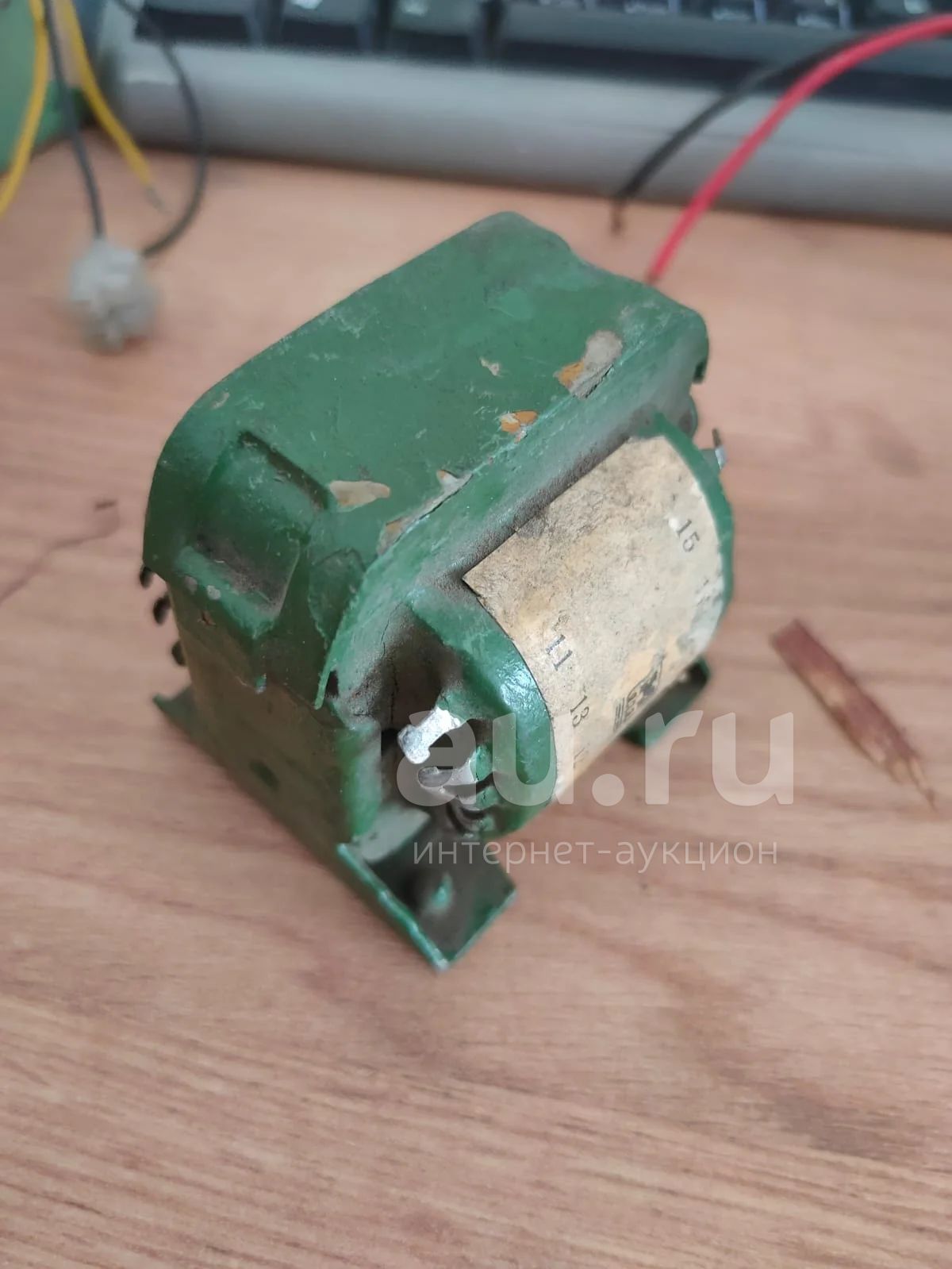

Трансформатор ТПП253-127/220-50

ТПП253-127/220-50 трансформатор для полупроводниковых схем предназначен для преобразования переменного напряжения и гальванической развязки в различных областях применения. Сфера применения: радиоэлектронная аппаратура, аппаратура средств связи и электронно-вычислительных машин, а также бытовая РЭА при питании от промышленной и специальной сети переменного тока.

Технические характеристики ТПП253-127/220-50:

Напряжение первичной обмотки - 127/220 В.

Номинальная мощность - 22 В·А.

Рабочая частота - 50 Гц.

Ток первичной обмотки - 0,25 А; 0,145 А.

Ток вторичной обмотки - 0,61 А.

Напряжение вторичной обмотки на выводах:

- 11-12 - 5,05 В;

- 13-14 - 5,05 В;

- 15-16 - 10 В;

- 17-18 - 10 В;

- 19-20 - 2,59 В;

- 21-22 - 2,58 В.

Типоразмер сердечника - ШЛМ20×25.

В ТПП253-127/220-50 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимый. Параллельное соединение допускается только для тех обмоток, на зажимах которых напряжение одинаковое.

Габаритные размеры - 62×72×68 мм.

Масса - не более 0,85 кг.
