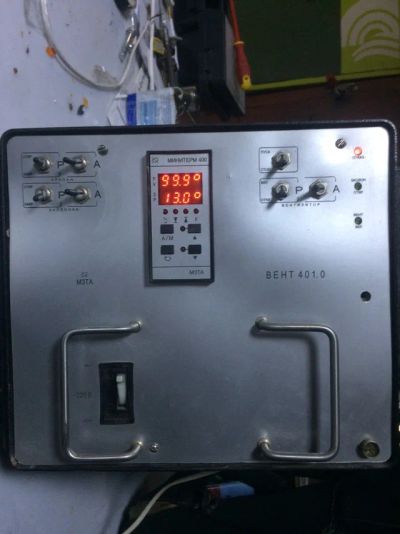

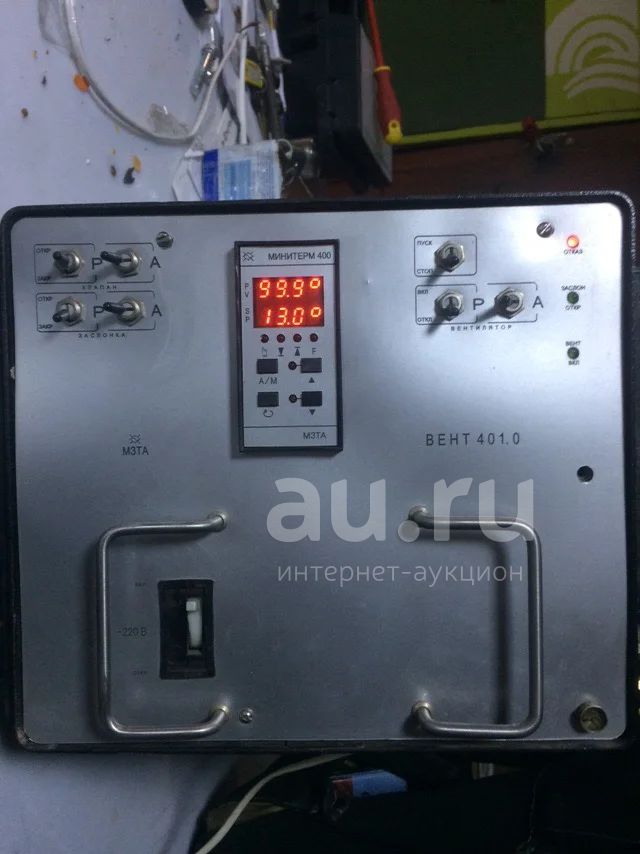

ВЕНТ 401.0 МЗТА устройство для автоматизации вент установок

Управление клапаном, заслонкой и вентилятором. Степень защиты: IP54. Устройство содержит один регулятор типа МИНИТЕРМ 400.25.79, усилитель мощности У330.Р2.

В устройстве объединены:

• Регулятор МИНИТЕРМ, исполнение 400.25.79 (для управления установкой проточной вентиляции).
• Тиристорный усилитель мощности У330.Р2 М.
• Элементы управления, коммутации и индикации.

Устройство ВЕНТ 401.0 обеспечивает:

• Защиту от замораживания в режиме " зима ": при низкой температуре обратной воды калорифера, при низкой температуре приточного воздуха.
• Регулирование температуры: приточного воздуха (или в помещении) или (и) обратной воды калорифера в зависимости от температуры наружного воздуха в рабочем режиме; обратной воды калорифера в зависимости от температуры наружного воздуха в стояночном режиме.
• Автоматический перевод в режимы " зима - лето " по температуре наружного воздуха. При пуске зимой прогрев калорифера.
• Управление включением - отключением вентилятора, открытием - закрытием воздушной заслонки (« жалюзи »).
• Дистанционный пуск / останов (от внешнего переключателя). Пуск / останов от переключателя устройства ВЕНТ. Возможность автоматического пуска утром и останова вечером с возможностью учета выходных дней по сигналам внутреннего энергонезависимого таймера - календаря.
• Ручное управление исполнительным механизмом, регулирующим температуру воздуха или температуру воды калорифера. Ручное управление воздушной заслонкой и вентилятором. Тестовый режим проверки оборудования.
• Сигнализацию обрыва и замыкания датчиков, сигнализацию неисправности вентилятора, сигнализацию срабатывания защиты от замораживания и других отказов. Особый алгоритм регулирования при отказах .
• Автоматическую диагностику неисправностей устройства.
• Автоматическую установку параметров "заводской настройки".
• Защиту от превышения температуры обратной воды калорифера.
• Защиту от пожара.
• Возможность соединения с ЭВМ по последовательному интерфейсному каналу.

Технические характеристики:

Питание:

• Напряжение – ~220В (допускается – от 187 до 242B);
• Частота – от 48 до 62Гц;
• Потребляемая мощность – не более 12ВА.

Конструктивное исполнение:

• Габаритные размеры – 208х220х284мм;
• Масса – не более 10кг;
• Монтаж – навесной;
• Степень защиты – IP54;
• Подключение – 40 клемм под винт.

Аналоговые входы:

• Количество – 3;
• Назначение – подключение термометров сопротивления 50М.

Дискретные входы:

• Количество: для ВЕНТ 400.0 – 2; для ВЕНТ 400.02 – 3.
• Назначение : для пуска и принудительного останова установки приточной вентиляции; для подключения датчика перепада давления на вентиляторе.

Выходные сигналы:

• Количество: для ВЕНТ 400.0 – 4; для ВЕНТ 400.02 – 6.
• Вид - “сухой ключ”;
• Назначение и коммутирующая способность:

1. для управления клапаном – от ~110 до ~220В, 0.04-0.35А;
2. для управления заслонкой – от ~110 до ~220В, 0.04-3А;
3. для управления электропрогревом заслонки (только для ВЕНТ 400.02) – от ~24 до ~220В, 0.04-3А;
4. для управления вентилятором – от ~24 до ~220 В, 0.04-3А;
5. для управления резервным вентилятором (только для ВЕНТ 400.02) – от ~24 до ~220 В, 0.04-3А;.
6. для сигнализации отказа – от ~24 до ~220В, 0.04-0.5А.

Интерфейс: RS232C.

Устройство содержит один регулятор типа МИНИТЕРМ 400.25.79, усилитель мощности У330. Р2, переключатели, автомат питания и т. д.
