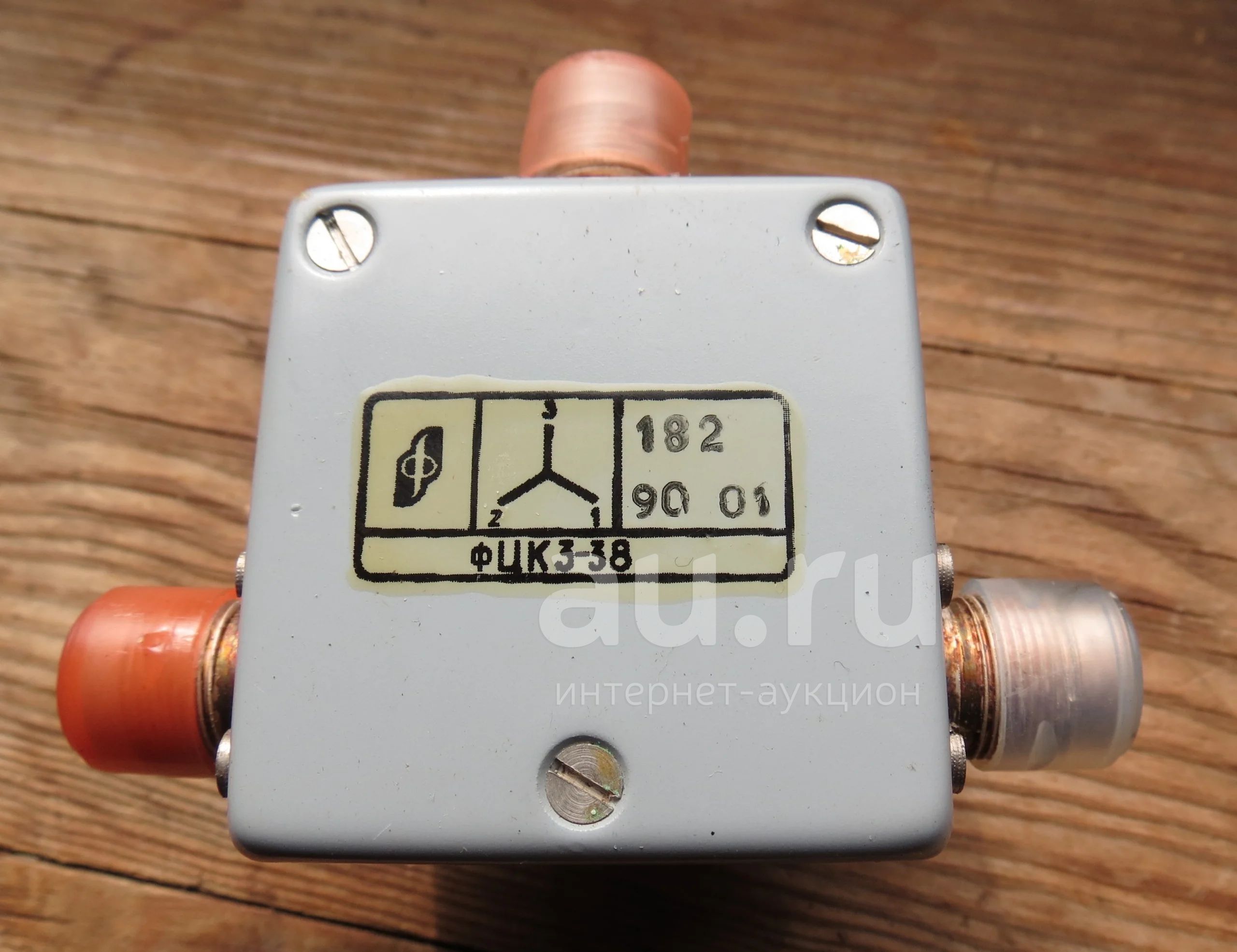

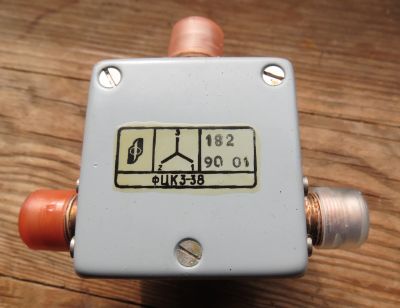

Циркулятор ферритовый коаксиальный ФЦК3-38, СССР
Циркулятор ферритовый коаксиальный ФЦК3-38, СССР
Описание
С хранения, СССР, январь 1990 г.в.
ФЦК3-38 циркулятор ферритовый коаксиальный низкого уровня мощности предназначен для применения в качестве развязывающего устройства СВЧ генератора от передающего тракта с учетом минимальных геометрических размеров и веса.
Циркуляторы ФЦК3-38 используются для коммутации передающего и приемного устройств в радиорелейных и радиолокационных станциях и других радиоэлектронных приборах.
Технические характеристики ФЦК3-38:
Частотный диапазон - от 1 ГГц до 1,3 ГГц.
Рабочая полоса частот - 26%.
Прямые потери - 0,5 дБ.
Обратные потери - 20 дБ.
Коэффициент стоячей волны - 1,2.
Непрерывная мощность - 20 Вт (1 Вт).
Непрерывная импульсная мощность ФЦК3-38 - 1 Вт.
Габаритные размеры - 46,5×45×30 мм.
Масса - 130 г.
