Сигнальная ракета шумовая

Сигнал химической тревоги СХТ-40 Технические характеристики
• инд. 6933, р/ч 5222
• цилиндрическая
• светло-коричневый
• металл – бумага
• сигнальный состав
• электровоспламенитель МБ-2Н и КВ терочный
• ударное, осколочное, термическое.
• Применяется в Вооруженных силах для подачи звукового и светового сигналов химической тревоги.
• Изделие состоит из пусковой трубки, воспламенительного устройства, ракеты и дополнительных деталей: пыжей, крышки и колпачка. Трубка пусковая скручена из патронной бумаги и вставлена в металлический цоколь. Инициирование порохового заряда может осуществляться, либо от электровоспламенителя или терочного капсюля-воспламенителя. Ракета состоит из двигателя и сигнального блока, помещенного в металлический корпус. В качестве заряда двигателя используется пороховая шашка из нитроглицеринового пороха. Сигнальный блок ракеты состоит из вышибного заряда, пяти сигнальных звездок и звуковой звездки, размещенных в картонном корпусе. Геометрические размеры сигнальной звездки: диаметр – 28 мм, длина – 14 мм. Геометрические размеры звуковой звездки: диаметр – 25.8 мм, длина – 63 мм.
• СИГНАЛЬНАЯ ЗВЕЗДКА КРАСНОГО ОГНЯ:
• Стронций азотнокислый…………Sr(NO3)2…………58+/-3%
• Порошок магниевый(МПФ-3)………Mg……………….15+/-1%
• Поливинилхлорид………………………Cl………………..17+/-2%
• Смола СФ-0112А……………………………………………10+/-1%
• Состав использовался для снаряжения изделия до 1988 года. .
• СИГНАЛЬЕАЯ ЗВЕЗДКА:
• Состав воспламенительный В-6М (ОСТ В84-1764-79)………50%
• ДРП-3………………………………………50%
• Состав используется для снаряжения изделия после 1988 года. .
• СОСТАВ В-6М:
• Перекись бария………………………BaO2…………….40+/-2%
• Селитра калиевая………………….KNO3…………….30+/-2%
• Порошок магниевый МПФ-3………Mg………………18+/-2%
• Ферросилиций ФС-75……………..Fe,.Si……………..5+/-1%
• Смола СФ-0112А…………………………………………..7+/-1% .
• ЗВУКОВАЯ ЗВЕЗДКА:
• Калий хлорнокислый……………..KClO4……………..59+/-2%
• Селитра калиевая…………………KNO3………………12+/-1%
• Калий бензойнокислый………….KC7H5O2…………24+/-2%
• Смола СФ-0112А……………………………………………5+/-1%
• Ракета сигнала химической тревоги запускается в результате срабатывания электровоспламенителя МБ-2Н или терочного капсюля-воспламенителя, которые передают форс пламени воспламенительной звездке двигателя, от которой воспламеняется его пороховая шашка. Ракета вылетает из пусковой трубки. Высота подъема ракеты не менее 200 метров. Воспламенение вышибного заряда происходит спустя 5-7 с после запуска. При этом воспламеняются сигнальные и звуковая звездки. Время действия сигнала не менее 11 с и определяется от начала действия светового сигнала до окончания действия звукового сигнала. Время действия светового сигнала не менее 5 с и определяется по продолжительности горения первых трех звездок. Время действия звукового сигнала не менее 8 с.

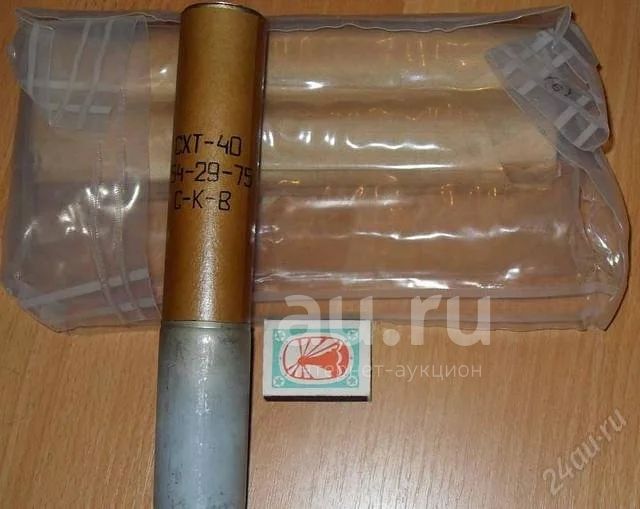

• На корпусе изделия имеются маркировочные обозначения с указанием условного обозначения изделия: "СХТ-40", шифра завода-изготовителя (254), номера партии и года изготовления.
• На крышке сигнала химической тревоги имеется выштампованный опознавательный знак в виде выпуклой буквы "Х".
• Масса ракеты – 325 г. Масса сигнальной звездочки – 18 г, звуковой – 62 г. Масса двигателя – 103 г.
Изделие предназначено для использования на специально оборудованных площадках – полигонах, при проведении военно-тактических игр. Категорически запрещено использование изделия ВНЕ игровой зоны, и без защитных средств (очки, перчатки)! Никто, кроме самого владельца не может нести ответственности за неразумное использование изделия вне игрового полигона.
