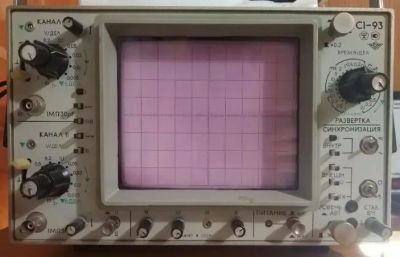

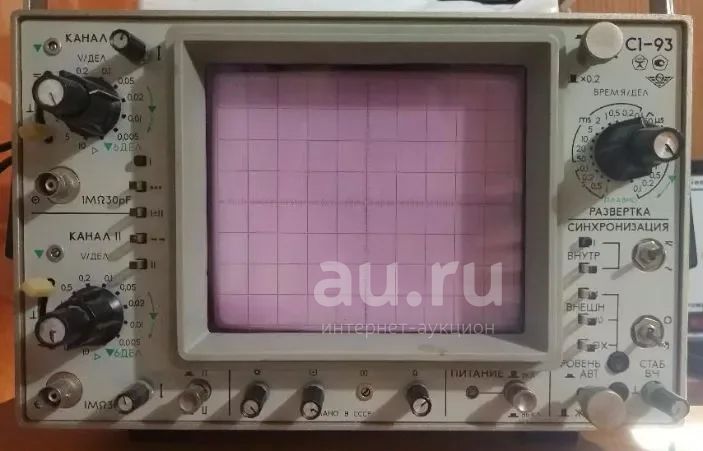

Осциллограф С1-93

Время нарастания переходной характеристики, нс 25

Минимальный коэффициент отклонения, мВ/дел 5

Исследуемые сигналы — амплитуда, В 200; временные интервалы, с 20

Основная погрешность калиброванного коэффициента отклонения и развертки, % ±(3;4)

Диапазон развертки, мкс/дел 0,1-106

Входной импеданс: непосредственный вход 1 MОм/30 пФ; с делителем 1:10 10 MОм/12 пФ

Горизонтальное отклонение:

Режим работы: автоколебательный, ждущий

Коэффициент развертки (0,1 — 1*106) мкс/дел

Основная погрешность ±4%

Основная погрешность при использовании множителя развертки ±6%

Внешняя синхронизация:

Диапазон частот 10 Гц — 15 МГц

Амплитуда (0,5 — 20) В

Калибратор:

Форма: П-образные импульсы

Амплитуда 1,2 В

Частота 1 кГц

Погрешность напряжения и частоты ±1,5%

Наработка на отказ, ч 3500

Питание — от сети переменного тока 115(220) В; 50, 60 или 400 Гц; от источника постоянного тока напряжением, В 24

Потребляемая мощность, В*А 55

Масса 10 кг

Габариты 308 х 180,5 х 438 мм

Имеется неприятность. На одном канале не работает несколько самых малых значений воль/клетку. делать лень. Но мне лично это неудобств не доставляло. Поэтому такая цена....

Прибор отличный не смотря на свой возраст! Прекрасно пойдет и для звуковых частот и для высокочастотных цепей, легко настраивал с его помощью радиопередатчики , приемники , генераторы и пр. Для импульсной техники тоже отлично, два канала , все детально. Плюс оналоговых осиллографоф, мгновенный отклик, в сравнении с импортным ширпотребом. Огромный экран, видно все как по телевизору😁

Спаси прибор! Подари вторую жизнь!

Фото с интернета, реальные по запросу. Могу видео записать.
