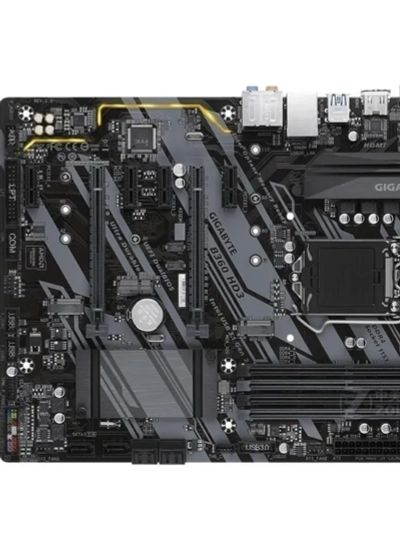

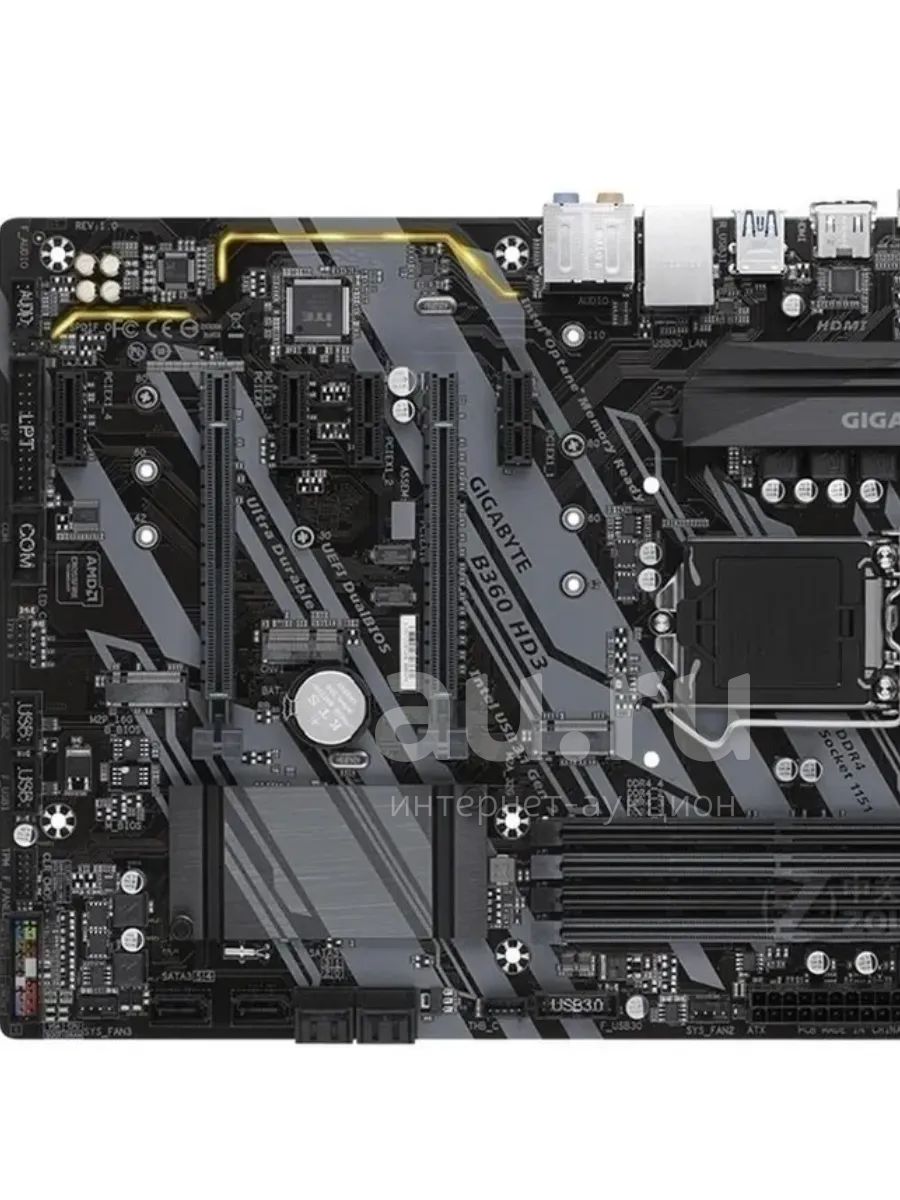

comp.mb.#153 Материнская плата GIGAbyte B360 HD3 rev1.0 LGA1151 v.2 2xPCI-E Dsub+DVI+HDMI GbLAN SATA ATX 4DDR4

• Процессор

1. Совместимость с процессорами 9- и 8-поколения Intel® Core™ i7 /Intel® Core™ i5 /Intel® Core™ i3 /Intel® Pentium® /Intel® Celeron® в исполнениее Socket LGA1151
2. Объем кэш-памяти L3 зависит от модели процессора

• Чипсет

1. Intel® B360 Express

Подсистема памяти

1. 4 DIMM-разъемов для установки модулей ОЗУ DDR4 объемом до 64 Гбайт
2. Двухканальный режим работы модулей ОЗУ
3. Совместима с модулями ОЗУ DDR4 2666/2400/2133 МГц
4. Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
5. Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
6. Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
7. * Функционирование модулей ОЗУ на частоте 2666 МГц и активация соответствующих XMP-профилей возможно только при условии установки в систему процессоров 8-поколения Intel® Core™ i7 / Intel® Core™i5.

Аудиоподсистема

Кодек Realtek® ALC892

Сетевой LAN-интерфейс

Контроллер Realtek® RTL8118AS GbE LAN (10/100/1000 Мбит)

Разъёмы для плат расширения

1. 1 порт PCI Express x16 (режим работы x16; разъем PCIEX16) * С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
2. 1 порт PCI Express x16, функционирует в режиме x4 (разъем PCIEX4)
3. * Разъем PCIEX4 разделяет ресурсы по полосе пропускания с разъемами PCIEX1_2, 3, 4. Если один из разъемов PCIEX1_2, 3 или 4 задействован, устройство в разъеме PCIEX4 будет работать в режиме x1.
4. 4 разъема PCI Express x1
5. Все разъемы PCI Express удовлетворяют требованиям спецификации PCI Express 3.0
6. * Разъем CNVi разделяет ресурсы по полосе пропускания с разъемом F_USB2 header. Если модуль Wi-Fi установлен в разъеме CNVi, функционал одного из подключенных к разъему F_USB2 портов USB 2.0/1.1 становится недоступен.
7. 1 разъем M.2 / Socket 1 для подключения беспроводного модуля Intel® CNVi (CNVI)

Интерфейсы накопителей

Поддержка технологии Intel® Optane™ Memory

* System Acceleration with Intel® Optane™ Memory enabled on the M2A_32G connector only.

PCIe-линии чипсета

1. 1 разъем M.2 (Socket 3, M key, типоразмер 2242/2260/2280/22110 для SATA и PCIe x4/x2 SSD-накопителей); маркировка M2A_32G
2. 1 разъем M.2 (Socket 3, M key, типоразмеры 2242/2260/2280 для SATA и PCIe x2 SSD-накопителейt), M2P_16G
3. 6 разъемов SATA 6 Гбит/с

Интерфейс USB

1. 1 порт USB 3.1 Gen 2 Type-A (разъем красного цвета) на задней панели
2. 5 портов USB 3.1 Gen 1 (3 порта на тыловой панели, 2 порта доступны при подключении USB-портов на выносной планке к соответствующему разъему на плате)
3. 6 портов USB 2.0/1.1 (2 порта на задней панели, 4 внешних порта доступны при подключении к USB-разъему на материнской плате)
4. * Разъем CNVi разделяет ресурсы по полосе пропускания с разъемом F_USB2 header. Если модуль Wi-Fi установлен в разъеме CNVi, функционал одного из подключенных к разъему F_USB2 портов USB 2.0/1.1 становится недоступен.

Разъемы на задней панели

1. 1 порт PS/2 для подключения клавиатуры и мыши
2. 1 порт D-Sub
3. 1 порт DVI-D
4. 1 порт HDMI
5. 1 порт USB 3.1 Gen 2 (исполнение Type-A, разъем красного цвета)
6. 3 порта USB 3.1 Gen 1
7. 2 порта USB 2.0/1.1
8. 1 сетевая розетка LAN RJ-45
9. 6 аудиоразъемов
