Датчик 945801750 DW положения дроссельной заслонки

Артикул ТР000152467.
Датчик положения дроссельной заслонки необходим в системе для точного дозирования топлива. По сигналу ДПДЗ контроллер определяет текущее положение дроссельной заслонки, по скорости изменения сигнала отслеживается динамика нажатия педали акселератора, что в свою очередь является определяющим фактором для точного дозирования топлива. В режиме запуска двигателя контроллер отслеживает угол отклонения дроссельной заслонки и, если заслонка открыта более чем на 75%, переходит на режим продувки двигателя. По сигналу ДПДЗ о крайнем положении дроссельной заслонки (<0.7V), контроллер начинает управлять регулятором холостого хода (РХХ) и, таким образом, осуществляет дополнительную подачу воздуха в двигатель в обход закрытой дроссельной заслонки.

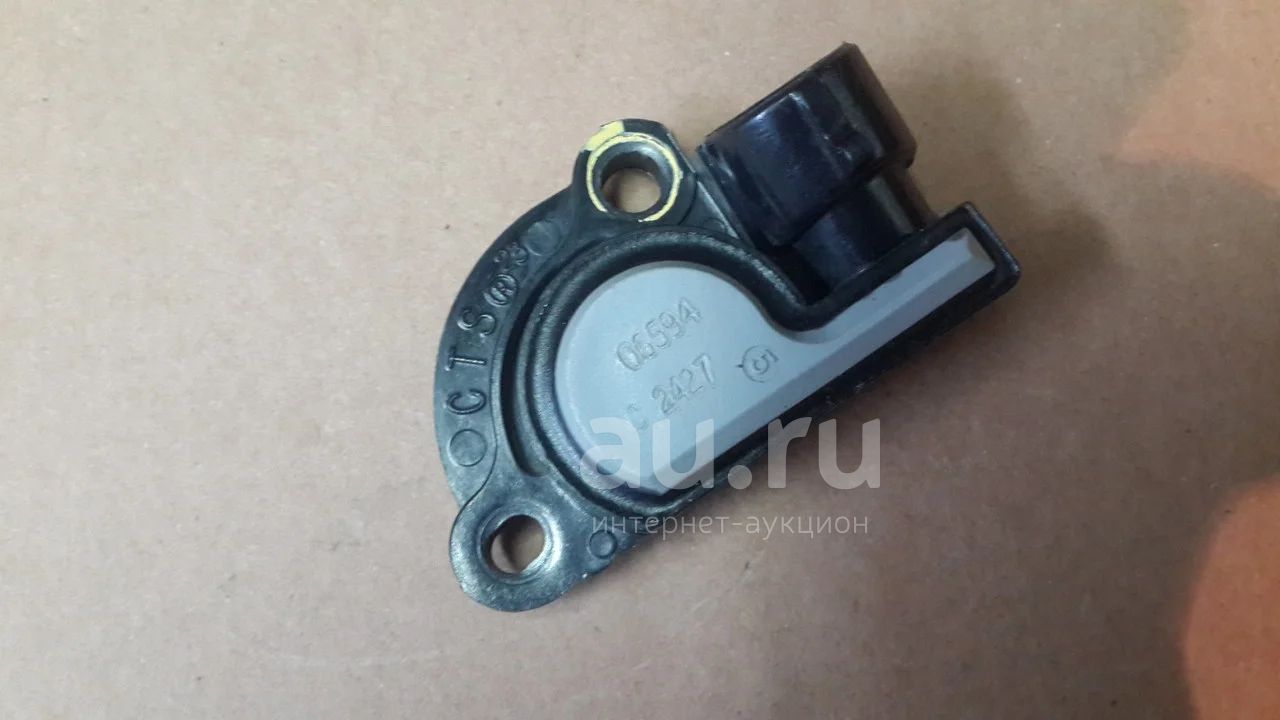

Датчик положения дроссельной заслонки является датчиком потенциометрического типа (см. Фото) и включает в себя однооборотный переменный и постоянный резисторы. Их общее сопротивление составляет около 8кОм. На один из крайних выводов потенциометра подается из контроллера опорное напряжение (5V), а другой крайний вывод соединен с массой. От среднего вывода потенциометра, через резистор, к контроллеру подается сигнал о текущем положении дроссельной заслонки.
