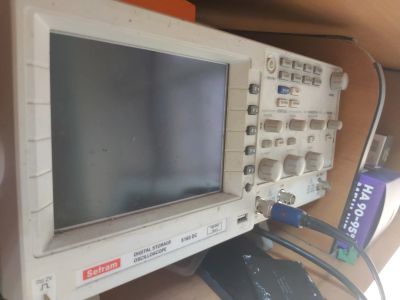

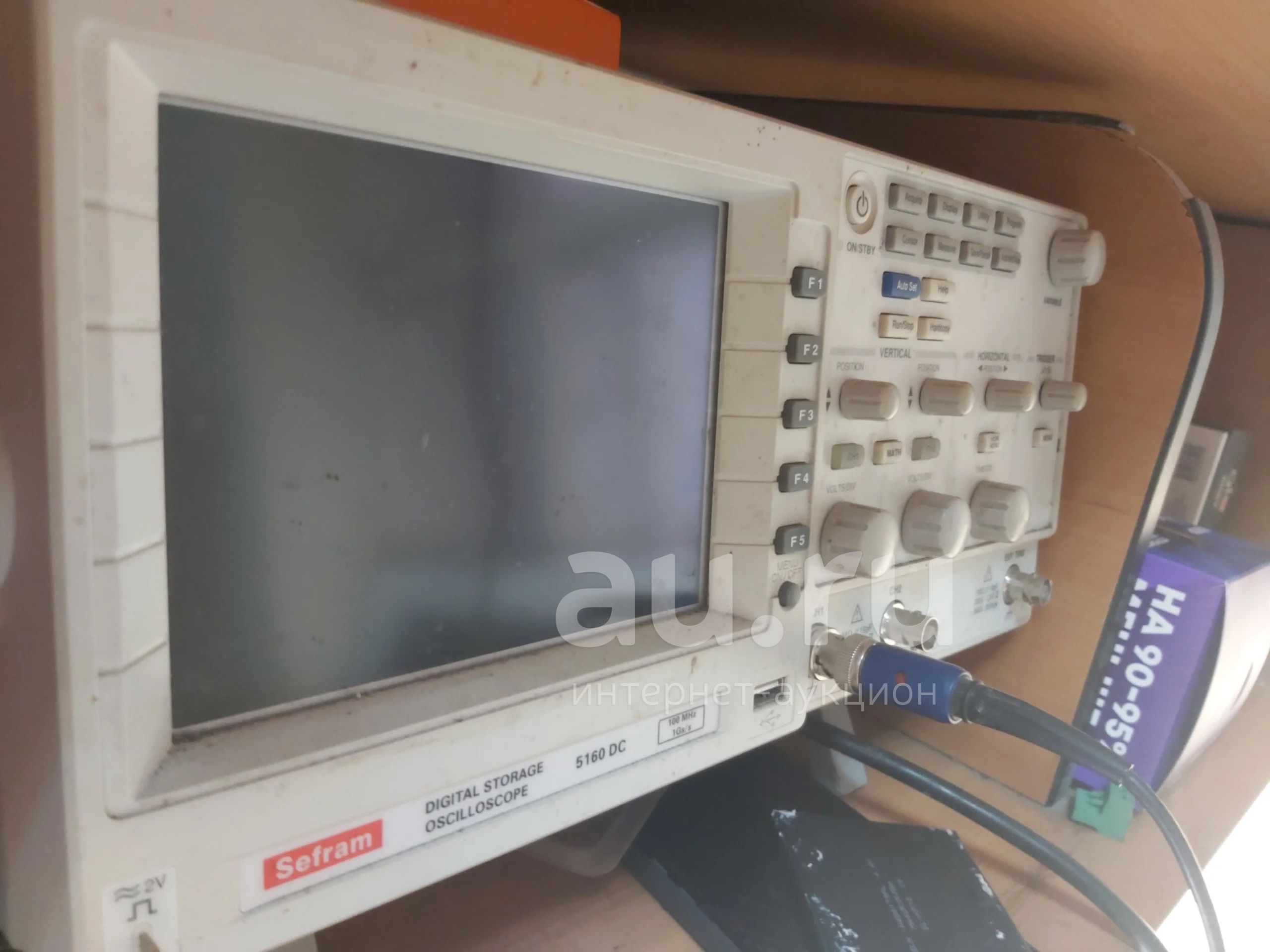

Осциллограф Sefram 5160dc

Почти не использовался.

Основные функции

• Полоса пропускания 60 МГц (5060D/5062DC/5064DC) 100 МГц (5160DC/5164DC) 200 МГц (5260DC/5264DC)
• Число каналов: 2 (для 5060D/5062DC/5160DC/5260DC) или 4 (для 5064DC/5164DC/5264DC)
• Частота выборки: 1 Гвыб/с (для 5060D – 100 Мвыб/с на канал)
• Память: 25 Кточек на канал (для 5060D 127 Кточек на канал)
• Разрешение по вертикали: 8 бит
• Диапазон развертки от 1 нс/дел до 10 c/дел
• Чувствительность (от 2 мВ/дел до 5 В/дел)
• Математическая обработка сигналов, быстрое преобразование Фурье (FFT)
• Наборы пассивных, высоковольтных и дифференциальных пробников
• Дисплей: 320 х 234 точек, цветная ЖК матрица с регулируемым контрастом (для 5060D ЧБ - экран 320x240 точек)
• Интерфейсы USB, RS-232, GPIB (в зависимости от модели может быть опционально)

Особенности

• Проверка “годен-не годен» (GO-NO-GO) кроме 5060D
• Автоматическая настройка
• От 15 (5060D) до 27 (5062DC/5064DC/5160DC/5164DC/5260DC/5264DC) автоматических измерений, таких как: Vpp, Vamp, Veff., Vhi,Vlo, Vmax,Vmin, Tm, отклик, Частота, Период, ширина, длительность,задержка, метки
• Подробные экранные подсказки
• Встроенный 6-разрядный счетчик
• Дискретизация для стандарта ETS (25 Гвыб/с)
• Связь: по постоянному и переменному току, НЧ, шумоподавление
• Режимы запуска: авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
• Сохранение 20 установок и содержимого 24 экранов
• Функция автокалибровки
