Econocut 2х6 + Maxpro 200

Станок портального типа WONDERCUT вместе с Powermax 45XP базируется на водоналивном или воздушном столе и служит для высокоточного раскроя листового металла. Машины позволяют осуществлять вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхности реза, не требующим дальнейшей обработки ручным инструментом.

Специальные условия поставки при приобретении портальной машины WONDERCUT в комплекте с источником плазменной резки Hypertherm.

Портальная машина WONDERCUT имеет целый ряд преимуществ перед аналогичными, поставляемыми в Россию, машинами:

• Система оснащена контроллером ЧПУ с 7-дюймовым цветным дисплеем и интерфейсом на русском языке. В комплекте поставки библиотека форм, которые можно использовать для резки металла выбирая подходящие формы на контроллере, не прибегая к сторонним программам автоматизированного раскроя для проектирования простых деталей.
• Конструкция станка сформирована из прочного сплава стали и обеспечивает отличную портативность и надежность.
• Машина включает в себя функции как плазменной, так и газопламенной резки. Легкое переключение между газопламенной и плазменной резкой осуществляется несколькими нажатиями.
• В комплект поставки входит лицензионное программное обеспечение для автоматизированного раскроя FASTCAM.

Технические характеристики:

Параметры	WONDERCUT
Входное напряжение, В	220
Частота, Гц	50/60
Потребляемая мощность, Вт	180
Рабочая зона резки, мм	1500*3000
Длина поперечной направляющей, мм	1780
Длина продольной направляющей, мм	3800
Скорость резки (для кислородной резки), мм/мин	100-750
Скорость резки (для плазменной резки), мм/мин	0 – 4000
Скорость перемещения на холостом ходу, мм/мин	6000
Толщина резки газом, мм	25
Толщина разрезаемого металла (для плазмы) зависит от мощности источника плазмы, мм	от 0,5 до 25

Запросить цену

WONDERCUT в сборе:

Для удобства перевозки и сокращения затрат клиента, мы разделяем WONDERCUT на составляющие части и упаковываем их в порядке, указанном на схеме ниже (размеры в соответствии с конкретными требованиями работы).

Примечание: Комплектующие №4 и 6 поставляются опционально

Балка в сборе механизм укладки кабеля

Компоненты балки упаковываются уже в сборке, одним комплектом. Балка в сборе включает в себя 3 компонента:

3. Рельсовые направляющие в сборке и укрепляющая панель

Рельсовые направляющие упаковываются в разобранном виде. Пользователи производят сборку деталей и устанавливают направляющие для использования. Комплект рельсовых направляющих включает три компонента:

4. Стойка ЧПУ

• Контроллер: HG612 - обеспечивает профессиональные функции резки
• Экран: 7”
• Cодержит программу передвижения, которая подходит и для газокислородной и плазменной резки.
• Наличие различных режимов ожидания позволяют улучшить качество и скорость резки.

5. Стол для резки металла

Станок WONDERCUT поставляется на выбор с водяным или воздушным столом.

Водяной стол	Воздушный стол
Отдельно стоящие конструкции на основании установки WONDERCUT
- Разборная конструкция	- Разборная конструкция открытого типа
- Требует проведения сварочных работ при монтаже	- Не требует проведения сварочных работ при монтаже

Рабочий процесс:

Контроллер:	Интерфейс:

Источник плазменной резки: Hypertherm Powermax 45XP

Система Powermax45® XP позволяет выполнять резку металла большей толщины

до 16 мм, а также обеспечивает более высокую скорость резки, автоматическую корректировку подачи газа для простой настройки и эксплуатации. Новые резаки Duramax® Lock поддерживают ручную и механизированную резку в широком диапазоне значений толщины металла, а также улучшенные функциональные возможности строжки и маркировки.

Преимущества:

• Небольшой размер и легкий вес обеспечивают отличную портативность системы резки материалов толщиной до 16 мм

• Интерфейс ЧПУ и подключение резаков по технологии FastConnect™ позволяют работать как с ручными, так и механизированными резаками

• Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и на подготовку кромок

• Резаки Duramax® Lock характеризуются высокой ударопрочностью и термостойкостью

• Технология SpringStart™ обеспечивает согласованный запуск и оптимальную работу резака

Размеры и вес машины:

Длина балки	2067 мм
Длина вертикальной направляющей	3830 мм
Вес балки	55 кг
Вес машины	45 кг
Вес вертикальной направляющей	85 кг
Вес машины	220 кг
Необходимое место под установку	2730*3830

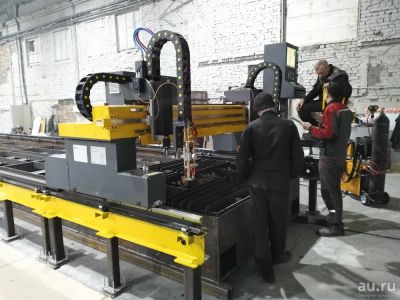

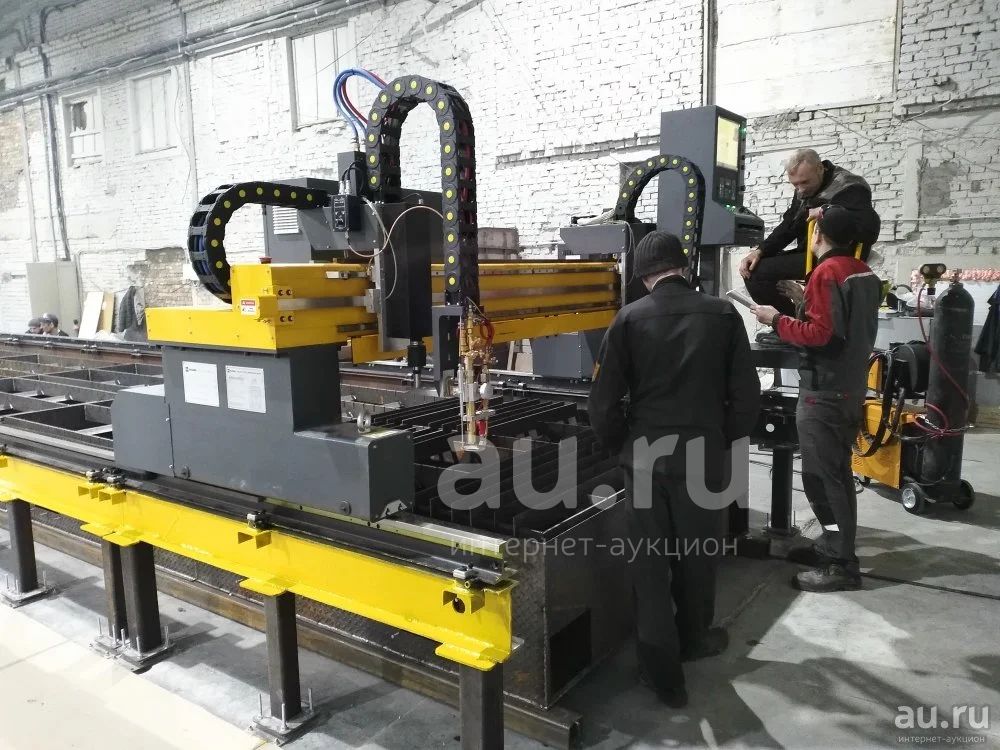

Машина на площадке:

Комплект поставки

Поз.	Описание			Кол-во
Машина с ЧПУ
1.	Машина с ЧПУ WONDERCUT (1500х3000) Стойка ЧПУ направляющий рельс оси Y поперечная консоль оси Xс приводом и кронштейном крепления системы слежения за высотой, либо привода оси Z сетевой кабель с вилкой кабель соединительный			1 компл.
Дополнительно:
2.	Стол для сухой резки (без вытяжки)		1 компл.
	доп. 1м Y направляющей		1 компл.
	Стол-ванна		1 компл.
	Набор для газопламенной резки (резак, шланги, клапаны)		1 компл.
Источник плазменной резки
3.	Механизированная система плазменной резки Hypertherm Powermax 45ХР В комплекте с плазмотроном длинной 7,6м. Технические характеристики: Выходной ток: 20 -45А. Номинальное выходное напряжение: 132В. Рабочий цикл при 40 °C: 100 % при 32 А, 380 В, 3-ф. Размеры: 426 мм (Д); 172 мм (Ш); 348 мм (В). Вес с резаком 6,1 м: 16 кг. Толщина резки металла: до 29мм. Промышленный прожиг (рез с центра): до 12мм.	1 компл. Узнать цену

Условия оплаты Фиксированная стоимость договора, без привязки к курсу валют Поэтапная оплата, в российских рублях на основании заключенного договора Первый этап: 20% - авансовый платеж Второй этап: 60% - перед отгрузкой Третий этап: 20% - после подписания акта ввода в эксплуатацию Запросить условия Сроки изготовления и поставки В наличии на складе Срок доставки при отсутствии доставки на складе в России: 45 дней. Доставка осуществляется по всей России, удобным для Вас способом. Оборудование застраховано на всех этапах перевозки Пусконаладочные работы и Обучение Производитель предоставляет подробные материалы по установке (инструкции, видео) Гарантийные обязательства Гарантия составляет 12 месяцев и продлевается на срок ремонта
