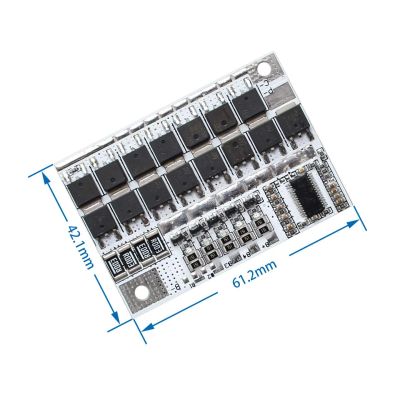

BMS 3s 4s 5s 100A Защитная плата для аккумуляторной батареи с балансиром

Модуль предусматривает включение пяти аккумуляторов. Настройка количества подключаемых аккумуляторов осуществляется запайкой перемычек в соответствующие позиции. Для 4-х элементов, перемычка запаивается на место, обозначенное как «4», для 3-х, соответственно — «3». При установке пяти элементов, перемычка не запаивается (режим включен по умолчанию). Батареи соединяются последовательно.

Минус подключается к контактной площадке «B-», точки соединения батарей подключаются к площадкам «B1 — B4». Если подключаются три элемента, то B1 и B2 соединяются с площадкой «B-»; при подключении 4-х элементов соединяются «B1» и «В-». Плюсовой провод батареи идет на зарядное устройство и нагрузку и подключается на площадку «B+” платы.

Характеристики:

• Подходит для Li-ion, LiMO аккумуляторов (3,6V/3,7V);
• Защита от перезаряда одной батареи: 4,21V – 4,29V;
• Задержка срабатывание защиты по напряжению перезарядки: 1,5-2,5 сек;
• Напряжение защиты от переразряда: 2,72V – 2,88V;
• Напряжение восстановления нагрузки: 2,9V – 3,1V;
• Защита от перегрузки по току разряда: 100A;
• Задержка срабатывания защиты по разряду: 0,5-1,5 сек;
• Интерфейс контроля температуры: есть;
• Отключение защиты: есть;
• Защите о короткого замыкания: есть;
• Задержка срабатывания защиты от короткого замыкания: 100-600 мс;
• Режим восстановления защиты от короткого замыкания: отключением нагрузки;
• Ток разрядки максимальный: 80A;
• Ток разрядки долговременный: 60A;
• Функция баланса: есть;
• Ток балансировки: 60ма;
• Напряжение балансировки элементов: 4,14 – 4,24V;
• Рабочая температура: -40°С + 85°С;
