Транзисторы П210А германиевые структуры p-n-p

П210А

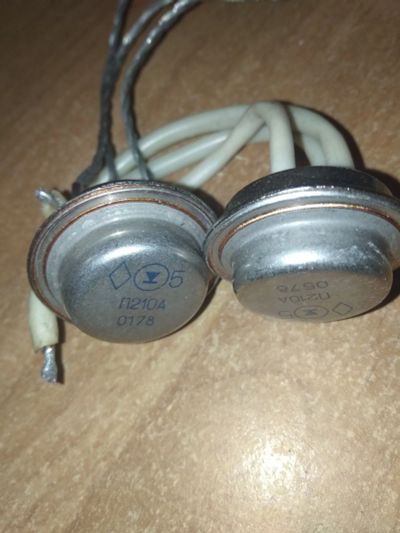

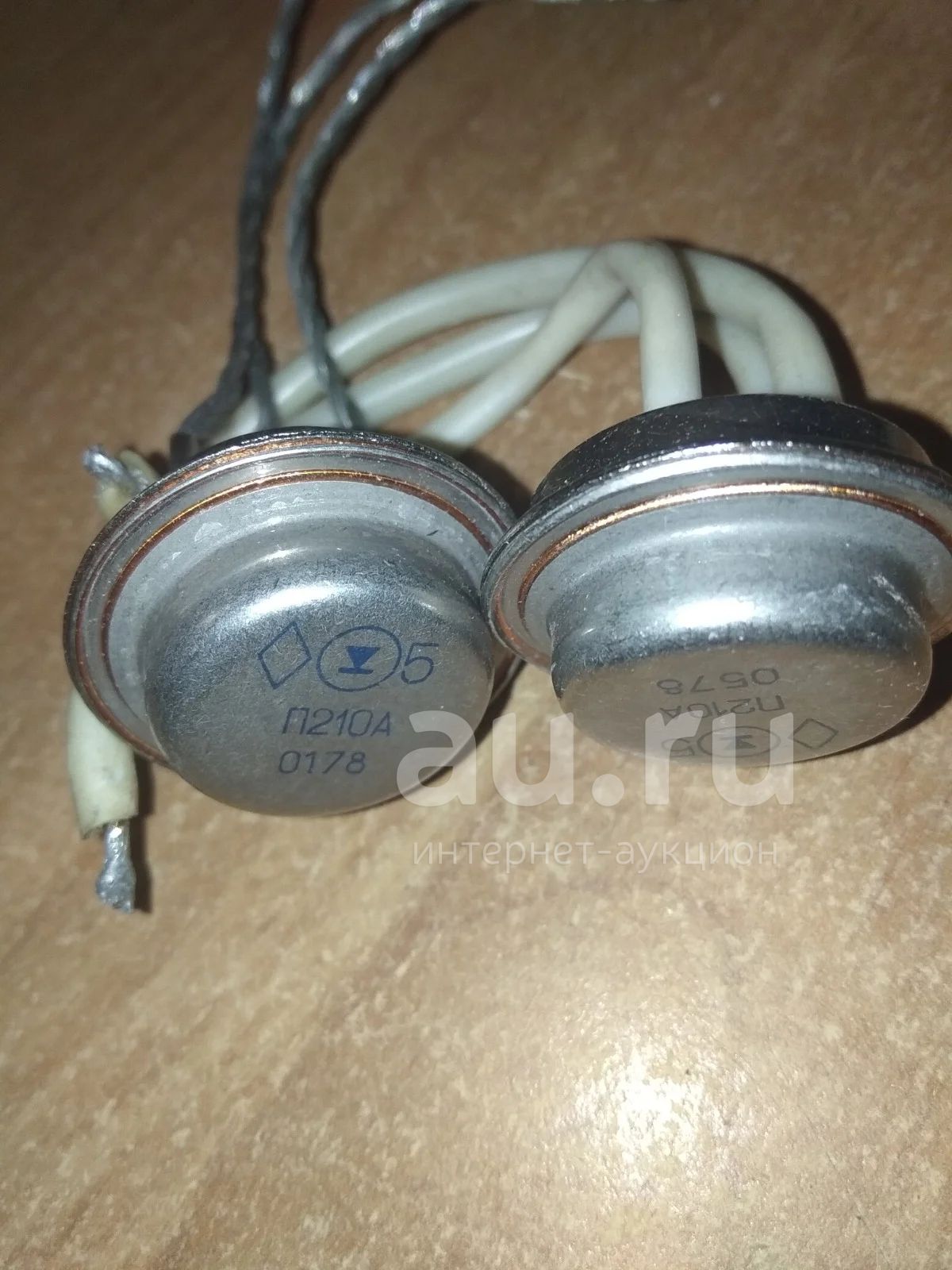

Транзисторы П210А германиевые сплавные структуры p-n-p универсальные.

Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.

Используются для работы в радиотехнических и электронных устройствах общего и специального назначения.

Выпускаются в металлостеклянном корпусе с гибкими выводами.

Маркируются цифро-буквенным кодом на корпусе транзистора.

Тип корпуса: КТЮ-3-18.

Масса транзистора не более 37,0 г с наконечниками выводов и не более 48,5 г с крепежным фланцем.

Климатическое исполнение: «УХЛ», категория размещения «2.1».

Категория качества: «ОТК», «ВП», «ОС».

Технические условия:

- приемка «1» ЩМ3.365.037ТУ;

- приемка «5» ЩМ3.365.037ТУ/Д6;

- приемка «9» ЩМ3.365.037ТУ/Д6, аА0.339.190ТУ.

Основные технические характеристики транзистора П210А:

• Структура транзистора: p-n-p

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 60 Вт;

• fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,1 МГц;

• Uкэо проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и разомкнутой цепи базы: 65 В;

• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 25 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 8 мА;

• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: более 15

Цена за штуку.
