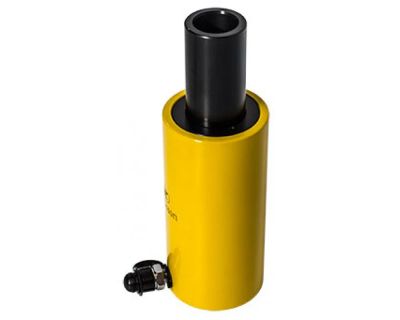

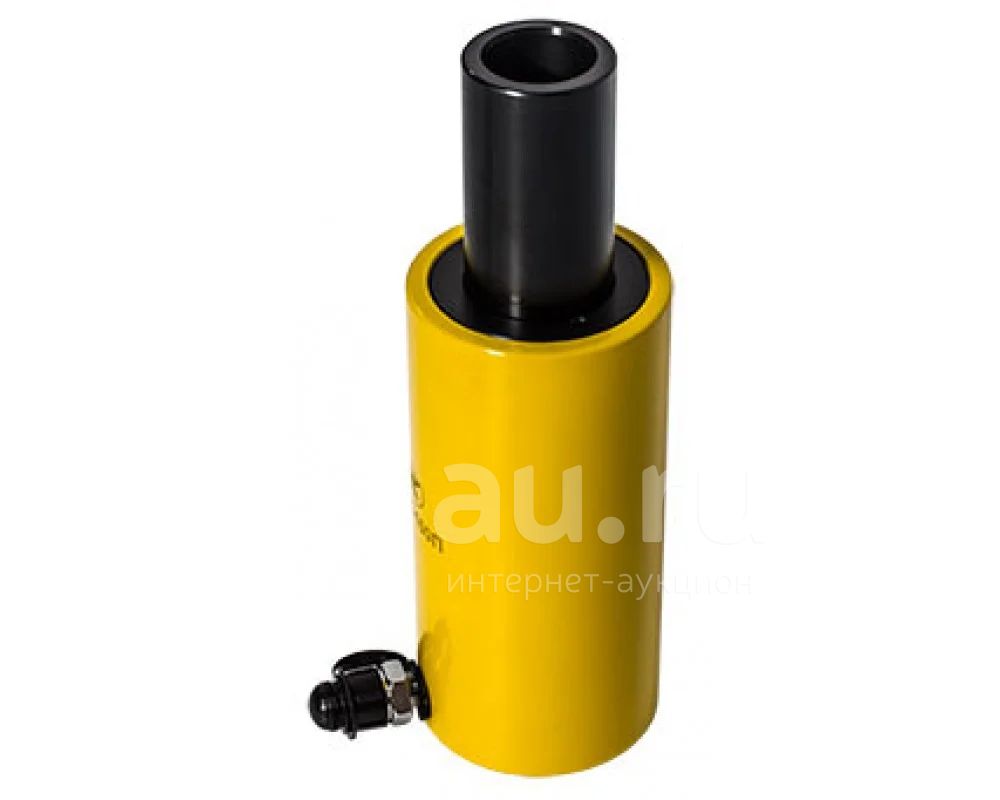

Домкрат цилиндр гидравлический с полым штоком 20 тонн

В наличии.

Домкрат гидравлический с полым штоком предназначен для подъема, перемещения груза, для использования в качестве составной части прессового оборудования. Домкрат не имеет встроенного насоса. В качестве привода используется ручной или электрический гидравлический насос одностороннего действия

Усилие (тонн) -20

Ход штока (мм) -100

Минимальная высота, А (мм) -223

Максимальная высота, В (мм) -323

Диаметр цилиндра, D (мм) -98

Диаметр поршня, Е (мм) -73

Площадь поршня (см2) -29.3

Фактическое усилие при давлении 700бар -20914кг.

Давление на 1 тонну усилия (бар) -33.47

Диаметр штока, F (мм) -54

Диаметр отверстия в штоке, G (мм) -27

Рабочий объем масла (л) - 0,29

Вес (кг) - 10

РАБОТА

Подключите рукав внешнего насоса к домкрату через быстроразъемное соединение (БРС).

Поставьте домкрат на ровную горизонтальную поверхность.

С помощью насоса закачайте масло в гидроцилиндр. Остановите насос, когда шток домкрата полностью выдвинется.

Установите домкрат так, чтобы БРС было направлено вверх.

Откройте перепускной винт или переключите распределитель насоса в положение "слив".

Поршень домкрата с помощью пружины вернется в исходное положение, вытеснив в бак насоса воздух и гидравлическое масло.

Если шток домкрата выдвигается и возвращается рывками, значит, в домкрате остался воздух. Повторите действия п.п. 3.3-3.5.

Домкрат готов к работе. Домкрат можно использовать в любом пространственном положении.

Внимание!!! В качестве опорной поверхности можно использовать только гильзу и шток домкрата. Не используйте для упора черную установочную гайку в нижней части домкрата. Если в задней части домкрата будет установлена опорная гайка, то обязательно поместите толстую прочную листовую деталь с отверстием между гайкой и корпусом домкрата, чтобы нагрузка распределялась равномерно по гильзе домкрата. Иначе можно повредить установочную гайку, что затруднит разборку домкрата в случае замены уплотнений.
