Внешняя док-станция для видеокарты PCI-E EXP GDC для ноутбука Mini PCI-E

Новый, мне не подошёл.

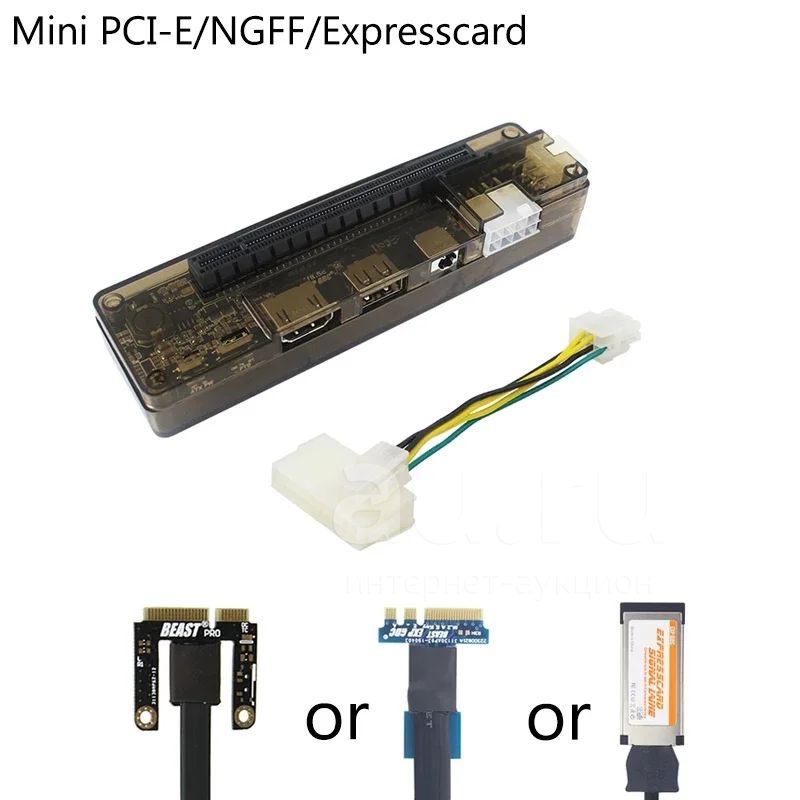

Внешняя док-станция для видеокарты ноутбука PCI-E EXP GDC

Введение:

EXP GDC-это внешний графический адаптер для ноутбука. Он поможет вам использовать внешнюю независимую высокопроизводительную графику, может использоваться для доступа к любому интерфейсу PCI-E, используемому для повышения производительности ноутбука, чтобы вы могли играть в эти огромные игры, запрашивающие высокопроизводительную графику.

Обратите внимание, что не все ноутбуки поддерживают подключение внешней графической карты. Вы можете прочитать список поддержки в подробном описании, если не уверены, поддерживает ли ваш ноутбук его. Или вы можете отправить нам сообщение об этом.

Примечание: EXP GDC-это внешний графический адаптер для ноутбука, в комплект не входит видеокарта.

Характеристики:

1. Интерфейс поддержки: PCI-E X16

2. Входной интерфейс: Mini PCI-E/NGFF M.2 A Key/Expresscard

3. Поддержка Extand: PCI-E X16 DMI 5 GT/s

4. Мощность: макс. 220 Вт (8-контактный интерфейс)/макс. 150 Вт (интерфейс постоянного тока)

5. USB: 1,0/1,1/2,0

6. Совместимые системы: Windows XP/7/10,Linux

О мощности:

1. Мы настоятельно рекомендуем использовать порт питания с 8-контактным интерфейсом на EXP GDC. Вам нужно использовать ATX power. Мощности должно быть достаточно для внешней графической карты, которую вы используете. Метод подключения указан в описании и руководстве пользователя.

2. EXP GDC имеет порт постоянного тока (внутренний диаметр 2,5 мм, внешний диаметр 5,5 мм), напряжение должно быть 12 В, а ток должен быть ниже А. Поэтому мощность ограничена на 150 Вт. Если вы используете внешнюю графическую карту мощностью более 150 Вт, вы не сможете использовать этот порт постоянного тока.

3. Пожалуйста, внимательно проверьте и подключите источник питания, чтобы предотвратить повреждение оборудования, вызванное неправильным подключением или коротким замыканием.

Не включайте его перед тем, как все подключение выполнено.

Особенности:

1. Внешняя независимая док-станция для видеокарты ноутбука EXP GDC с линией передачи данных expresscard и 6-контактным/8-контактным кабелем питания.

2. Двойной совместимый переключатель TD (разрешение аппаратного конфликта).

3. Высококачественный импортный электронный компонент, многоступенчатая схема защиты от помех и изоляции.

4. Многофункциональное автоматическое переключение (поддержка плавного запуска).

5. Улучшенная линия передачи данных MINI PCI-E с 26-контактным интерфейсом, поддерживает интерфейс скоростной карты 54 типа и 34 типа.

6. С 6-контактным интерфейсом для подключения источника питания видеокарты; 8-контактный интерфейс для подключения источника питания EXP GDC.

7. Используйте для инженерных измерений, сбора данных, отладки серверов, вычислений на GPU и других промышленных приложений, конечно же, по-прежнему Используйте d для доступа к большинству видеокарт для игры.

О экране:

При использовании EXP GDC не все ноутбуки поддерживают использование внутреннего экрана для отображения.

Если для отображения используется внутренний экран ноутбука, убедитесь, что он подключен к графическому процессору Intel (R) HD и выше GTS450 в качестве графики NVIDIA. В противном случае вам понадобится внешний монитор.

Обычно использование внутреннего экрана ноутбука приведет к большей потере производительности внешней видеокарты. Мы настоятельно рекомендуем использовать внешний экран для отображения.

Эти продукты не поддерживают эти модели ноутбуков, пожалуйста, не делайте заказ, если вы используете эти ноутбуки:

Asus(N55SF, N75SL , ASUS A53XI24 1SV-SL, K43SD, A73S, K53SD, X8dij, A43s, N55SL, K45dr)

Lenovo E530, L430, E43, U410, E49, K49, G50-75M

HP H533OM, 6910, 5310M

Haseeui45, EVI4

HaierT68

Acer 4739z , Acer E1-451G

Samsung 450R , 270e5k , np450r5j-x05cn

Dell 5437 , N55SL

Примечание: Эти модели ноутбуков являются известной моделью, которая не подходит. Но это не означает, что любой ноутбук, кроме этого списка, будет работать. Вам все равно нужно узнать, подходит ли ваш ноутбук для использования адаптера EXP GDC для подключения внешней графической карты.

Поддерживаемые Ноутбуки (известно):

Для Lenovo: w530/T520/W520/X220/X220/TZ570/T420/Y460/Y560/T410/E420/X201/X201s Edge/T410s/T400/T510/X201T/X200/W500/t61p/X61/T61/T60/T520/T420S // y470/T420I/Y480/G480/k580s/E520/Y580/G500/E46A/Y530/G510/Y400/G500/V460/y560P/y480n/y480/E420/K29/B470/Z470/L421/SL410K/E420S/G470/G450/z465/Y500/V370/G430/Z370/Y485/Y410P/v1000/s410p/y471a/s230u/V570/e420s/Z500/V470/Y40 70/G710 AT-ISE/y430p/S400/SR1000/B5400/405S/A8/Y50/Z501/Z480/Z580/U310/K46A/z380/P51/

Для Dell: E6520Vostro/3450/XPS 15/L502Studio/1557/E6220/M4500/E6420/E4300Studio/1557XPS 1645E4310M4600Insp.1545XPS/1340E4300 XPS 1640 E6500Insp 1420XPS 1340Vostro 1500 1440Vostro v130 XPS M1530D830M1330Studio 1555Insp 1520Vostro 1310E15051545E6520E6520E 6220E 5410E 4310E 641014RM12104600MD630E64206320N4120N50103421N3010772014R4728152014rd658N411014RD658inspiron15-3521e632074205537xps 164515r7520767015R 4526 7730r 5547 7730e 54648423e 641014RM12104600MD630E64206320N4120N50103421N3010772014R4728152014rd658N411014RD658inspiron15-3521e632074205537

Для SonyZ21VPC-Z11, VPC-Z13, VPC-Z12, VGN-FW45Z46GD, VGN-NS110eEA27ECVPCCA36ECEA47ECCB36ECNw35eEA200CS138Vgn-nw71fbSVT11138CCS, vpcs128ec, FW17Z45vpcea25fgvpcea18ec, VPCEB26FXVPCZ138GGsve14a28ccsPcg-71212tSVE 141

Для HP: 4530s/2560P/8460P/4330s/2540P/8440P/DV4-2000/2530P/2740P/6930P/6930P/2730P/HDX9000/ Pavilion DV4/DV9690en/CQ60/DV7126/7CLHDX16HDX18TTX22510PDV7-3020EDDV2000dv2416US6910PNC640021334530sHp8440p14 beatsG42DV51220TXN51108570PCQ35-219TXDV2804TXCQ45CQ40CQ42 285TX8560P2730p4321sDV7HP44318470P2570Penvy17j120usHP6450BHP 8470Pcq15-102tx/2570P/8460P

Для Fujitsu: AH531/T731/S6420/T901/T5010/U9200/AH56/Gnh532

Для Acer: 5755G/3820TG/5920G/5620Z/5742G/6930/5620/1810TZ/5720G/1410 Ferrari One/4752G/4750G/E1-471G G/5750G/5951G/e1-571G/V3-571G/V5-472G/4315/V5-471G/V3-772G/4738G/4745G/E5-511G/5552G

Для MSI:

CX623/CR720/A6200-021US/CR630/M610/GX640/GE60

Для Toshiba:

R840/A665/L305-S5921/L300/A505-6965/L300/L305-S5921/M332/M780/L700/L650-02B/L800

Для Clevo: M860T/UM570RU

Для Sager: NP2096/NP8662/NP5793

Для NECVersa: E6500

Для ASUS: f8SA/X42JR/X59SL/1015PEM/M60J/Y581/CX81/x55v/X450VB/X450JS/x450c/N61JV/x402ca/U24E/r400/P53SJ/n75sl/n75s/N61JQ/N56/n55sf/n53/k56c/k55vd/K53SV/K52DR/k45vs/K43SM/a55vd/K42JB/K40IP/K40IN/g73sw/F83se/A73S/A55VM/A53/a450j/A43X/A43s/a42j/k55vm/k43/SDG74S/XN43sl/n55sl/k55vm/A45/K56CB/K43DK42kv/X55XI237VD-SL/X550VC/N81/VG X751L/A53S/A53SM/a450jf/X75VC

Для LG: P300

Для Samsung:

R780/NP300E4A/NP270E5J-K01CN/r428/rv420

Для HASEEA460-I7/K590C/A560P/K580P/A430/K470p/460P/A550/k602c/K590S/K500DE400/K500C-i7 /D1/k660E/A460p-i7/K480N

Для Tsinghua: u49fK41H/A14RM0C

Для Blue sky: p170em

Для Haier: 7g-2X5P

Для Gigabyte: p15f V2

Для Fangzheng: yihea600

Примечание: Ноутбуки в этом списке были успешно использованы клиентами. Некоторые ноутбуки можно использовать, просто обратившись к руководству пользователя. Для установки некоторых ноутбуков требуются специальные настройки или программное обеспечение. Если вы знакомы с компьютерным оборудованием, вам будет проще использовать этот продукт.

Примечание:

1. Обычно ноутбуки с правильным интерфейсом могут работать с нашими продуктами, но некоторые ноутбуки не могут работать с ними из-за другой конструкции или конфигурации (например, проблема с белым списком или лимит BIOS, даже некоторые интерфейсы ограничиваются). Не все модели ноутбуков поддерживают этот продукт. Вам нужно полностью изучить его перед покупкой.

2. У некоторых ноутбуков есть оба интерфейса, но он поддерживает использование одного из интерфейсов для подключения внешней графической карты. Например, Lenovo T420, он может использовать интерфейс Expresscard для использования этого продукта, но не может использоваться на интерфейсе беспроводной карты (ключ NGFF M.2A/E).

3. Для использования этого продукта на некоторых старых моделях ноутбуков необходимо использовать 1 микросхему ОЗУ 2 ГБ. Особенно если ноутбук использует материнскую плату до HM65 (меньше моделей ноутбуков использует материнскую плату после HM65, также необходимо использовать 1 часть 2 Гб ОЗУ-чип)

4. Если ваш ноутбук не поддерживает подключение к внешней графической карте через EXP GDC или вы выбрали неправильный кабель интерфейса для вашего ноутбука, мы не сможем вернуть деньги за товар. Вы можете купить правильный кабель inteface, чтобы решить эту проблему.

5. При использовании ключа ngff m.2 a/e на некоторых ноутбуках могут возникнуть проблемы с белым списком. Так как эти ноутбуки могут не быть подключены к M. 2 A/E ключ с использованием продуктов, не указанных производителем. Чтобы решить эту проблему, нужно научиться обновлять BIOS. Но обновление BIOS имеет высокий риск для вашего ноутбука. Если вам это не подходит, пожалуйста, не делайте этого.

О видеокарте:

1. Список рекомендуемых видеокарт:

GTX650 GTX660 GTX670 GTX750 GTX760 GTX950

GTX960 GTX970 GTX980 GTX1060 GTX1070 GTX1080

И для других видеокарт, может быть, они также могут использоваться, но совместимость и производительность не так хороши, как карты в списке.

2. Для GTX 1060 1070 1080

Они совместимы с EXP GDC, но необходимо установить драйвер Auguest 2016 (версия 372,70). И GTX 1080-самая мощная, которую мы рекомендуем.

Если у него есть ошибка 43, загрузите файл, чтобы решить эту проблему https://drive.google.com/file/d/1Css4QZPqjmrsMIJdtSNezhnDPawOFNhd/view?usp=sharing

3. Обычная графическая карта highergraphics также поддерживает, например GTX1650

Обратите внимание, что потеря производительности внешней видеокарты является нормой.
