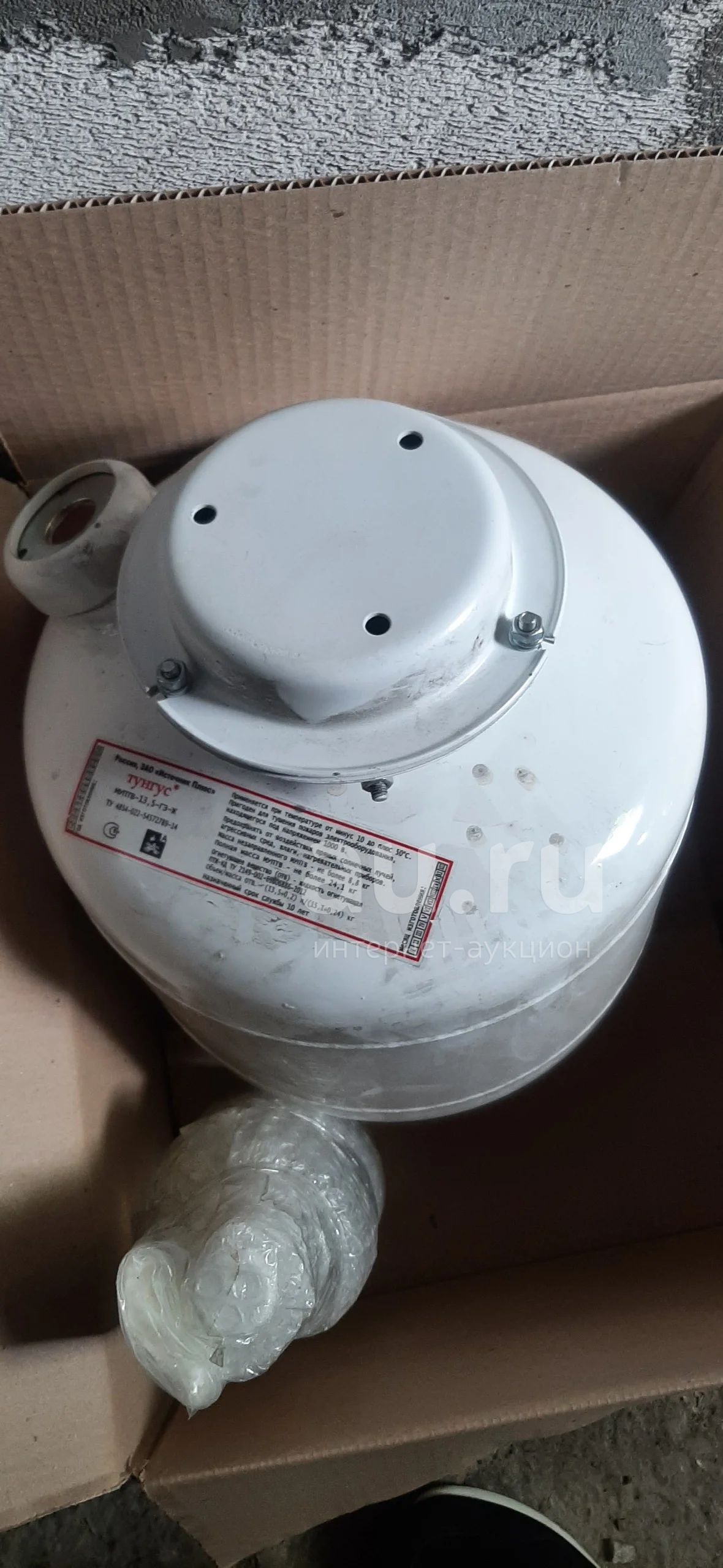

модуль пожаротушения тонкораспыленной водой "Тунгус"

МУПТВ-13,5-ГЗ-Ж-01-01 – модуль пожаротушения тонкораспыленной водой с защищаемой площадью до 26.4 м² при высоте размещения 2.5-4 м и допустимой t эксплуатации -10...+50 °С, предназначенный для оперативного тушения пожаров классов А, В и Е (до 1000 В) локально или по всей площади защищаемого объекта. В качестве ОТВ применяется раствор из воды и специального концентрата, тушение которым не несет угрозы для жизни и здоровья людей и практически не вредит окружающим предметам. Именно поэтому данный модуль рекомендован для применения в составе автоматических установок пожаротушения помещений с массовым пребыванием людей, хранением материальных/культурных ценностей или наличием электрооборудования под напряжением до 1000 В, в числе которых могут быть музеи и картинные галереи, архивы и библиотеки, концертные залы, бары и ночные клубы, котельные и тепловые пункты, отсеки водного транспорта (машинные отделения, каюты, коридоры) и многое другое.

Конструкция

Модуль представляет собой металлический корпус, внутри которого находится огнетушащий состав из воды со специальным концентратом и газогенерирующий элемент (в герметичном корпусе) с источником холодного газа и электропусковым элементом. Снаружи в нижней части корпуса размещена перекрытая срезной мембраной горловина, к которой с помощью гайки присоединен насадок-распылитель. В верхней части находится заливная горловина, предохранительный клапан, зажим заземления и 3 скобы для крепления на потолочный кронштейн.

Способ запуска

Пуск модуля происходит в течении ≤ 3 секунд с момента подачи на контакты электроактиватора токового импульса силой 0.15 А, источниками которого могут быть:

автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);

устройства ручного пуска (кнопки).

Принцип работы

При поступлении токового импульса на контакты электропускового элемента происходит запуск газогенератора, который нагнетает избыточное давление в корпусе модуля. Это приводит к разрушению мембраны и выбросу ОТВ в защищаемое пространство через насадок-распылитель в виде тонкораспыленных полидисперсных потоков. Полученный туман охлаждает очаг возгорания и затрудняет доступ кислорода, что способствует быстрой локализации и тушению возгорания. Также за счет длительного пребывания в помещении (около 15 мин.) водяное облако препятствует повторному возгоранию и очищает воздух, осаждая частицы дыма и другие продукты горения.

Функции и особенности МУПТВ-13,5-ГЗ-Ж-01-01

Быстрая локализация и тушение возгораний классов А, В и Е (до 1000 В).

Заряд огнетушащей смеси из воды и специального концентрата 13.5 ± 0.2 л.

Тушение площади до 26.4 м² при размещении модуля на высоте 2.5-4 м.

Запуск подачей на контакты электроактиватора токового импульса силой более 0.15 А.

Возможность активации в ручном (кнопка) или автоматическом (ПКП, УСП) режимах.

Проверка целостности пусковых цепей током до 0.03 А.

Моментальный выброс огнетушащей смеси (≤ 4 с) в защищаемое пространство.

Специальный распылитель для подачи ОТВ в виде тонкораспыленных полидисперсных потоков.

Возможность перезарядки корпуса после сработки.

Крепление к перекрытию с помощью опционального кронштейна и скоб на корпусе модуля.

Стабильная работа в температурном диапазоне -10...+50 °С.

Срок службы более 10 лет,
