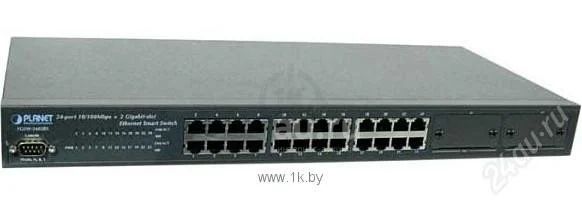

Коммутатор WEB-smart управляемый 24*10/100TX + 2 модуля FGSW-2402VS

PLANET FGSW-2402VS/2620VSF (v.2) - управляемые 26-портовые коммутаторы локальной сети, позволяющие управлять трафиком сети с помощью Access Control Lists (ACL). При этом коммутаторы остаются в достаточно привлекательной ценовой нише SMART коммутаторов. WEB управление коммутатора позволяет удаленно настраивать режим работы портов, принудительно отключать или ограничивать пропускную способность с шагом 1Mbps, настраивать до 26 VLAN на основе портов, агрегирование, зеркалирование, QoS и ACL до 16 листов. Оба коммутатора имеют неблокируемую архитектуру 8,8Gbps. FGSW-2402VS имеет 24 порта 10/100Мбит/с и 2 слота под модули серии MII. FGSW-2620VSF имеет 24 порта 10/100Мбит/с и 2 комбинированных гигабитных порта 1000T/SFP.

Применение

Коммутатор Отдела/Рабочей группы:

Наличие 24 порта 10/100 Мбит/с и 2 портов 10/100/1000Base-T у коммутаторов позволит одновременно подключить до 26 рабочих станций в Вашей среде Ethernet. Два дополнительных порта помогут обеспечить канал связи с головным коммутатором, что в сочетании с высокопроизводительной матрицей (8,8 Гбит/с) обеспечит высокоэффективную магистраль со вторым коммутатором и позволяет использовать коммутаторы для обеспечения высокой пропускной способности для базового подключения.

Коммутатор узла провайдера:

Расширенные функциональные возможности FGSW-2402VS/2620VSF устраняют традиционные проблемы, связанные с использованием Ethernet. Пользователи могут быть выделены в VLAN с расширенными функциональными возможностями и повышенной степенью защиты, с возможностью гибкой настройки управления пропускной способности и управлением входящего/исходящего трафика. Кроме этого, механизм управления трафиком на 4 уровне с помощью ACL позволит более гибко и безопасно настроить сетевые подключения пользователей.

Ключевые характеристики

24 порта 10/100 Мбит/с
2 слота под модули MII для FGSW-2402VS и 2 комбинированных порта SFP у FGSW-2620VSF
Соответствие стандартам: IEEE802.3, 10Base-T, IEEE802.3u, 100Base-Tx, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-LX/SX Ethernet
Высокая пропускная способность коммутатора - 8,8 Гбит/с
Управление Console/Web
8К таблица MAC адресов
512К буфер
Ограничение пропускной способности для каждого порта на Вход/Выход
802.1d Spanning tree, 802.1w Rapid Spanning Tree
Управление характеристиками для spanning tree, настройка STP по портам
7 групп агрегирования портов, до 8 портов в каждой
26 VLAN на основе портов с 4 КБ идентификатором VLAN
Управление таблицей MAC адресов
Управление приоритезацией 802.1p/Port
Зеркалирование одного порта в несколько портов для анализа трафика
Поддержка 16 ACL

Спецификация

Техничеккие характеристики

Сетевые интерфейсы


24 порта RJ-45 10/100Base-TX
2 порта Гигабит TP/SFP mini-GBIC (комбинированный интерфейс) для FGSW-2620VSF

2 слота под модули MII для FGSW-2402VS

RS-232 разъём


One RS-232 DB-9 male connector for switch management

Архитектура коммутатора


Store and forward switch architecture.

Коммутационная матрица


Back-plan up to 8,8 Гбит/с

MAC адреса


8K MAC address table with Auto learning function

Общий Буфер


512K

Питание


90~240 Вольт переменного тока, 50/60Hz

Условия эксплуатации


От 0 до +50 градусов C, при влажности от 5% до 90%(без образования конденсата)

Условия хранения


От -20 до +70 градусов C, при влажности от 5% до 90%(без образования конденсата)

Габариты (Ш x Г x В)


440 x 120 x 44 мм

Функции управления

Интерфейсы управления


Web

Настройка портов


Выключение, дуплексный режим, скорость, ограничение пропускной способности с шагом 1Mbps

VLAN


26 на основе портов

Агрегирование


7 групп по 8 портов

Зеркалирование


Один в один порт исходящий/входящий/полный

Приоритезация


IEEE 802.1p QoS на каждый порт

Access Control Lists


16 ACL

Статистика


Трафик по каждому порту

Соответствие стандартам

Сетевые стандарты


IEEE802.3 10Base-T
IEEE802.3u 100Base-TX
IEEE802.3x Flow Control and Back pressure
IEEE802.1p Class of service



Электромагнитная совместимость


FCC Class A, CE
